请教一套行星齿轮组的参数

doyle · 发表于 2022-6-10 21:33

您需要登录才可以下载或查看，没有账号？注册

x

一套粉末冶金直齿行星齿轮组的参数是否有问题

太阳齿：齿数15，变位系数0.15
行星齿：齿数15，变位系数0.15
内齿圈：齿数45，变位系数0.95
模数0.8，中心距12.35

请各大神帮忙看看

飞翔新莞人家 · 发表于 2022-6-11 09:09

如果我来设计，会这样做参数
太阳齿：齿数15，变位系数0.471
行星齿：齿数14，变位系数0.4874
内齿圈：齿数45，变位系数0.3088
模数0.8，中心距12.25
速比i=3，我是希望不做成整数，其实方案有很多种，还希望大神来指点。

woodee · 发表于 2022-6-11 10:41

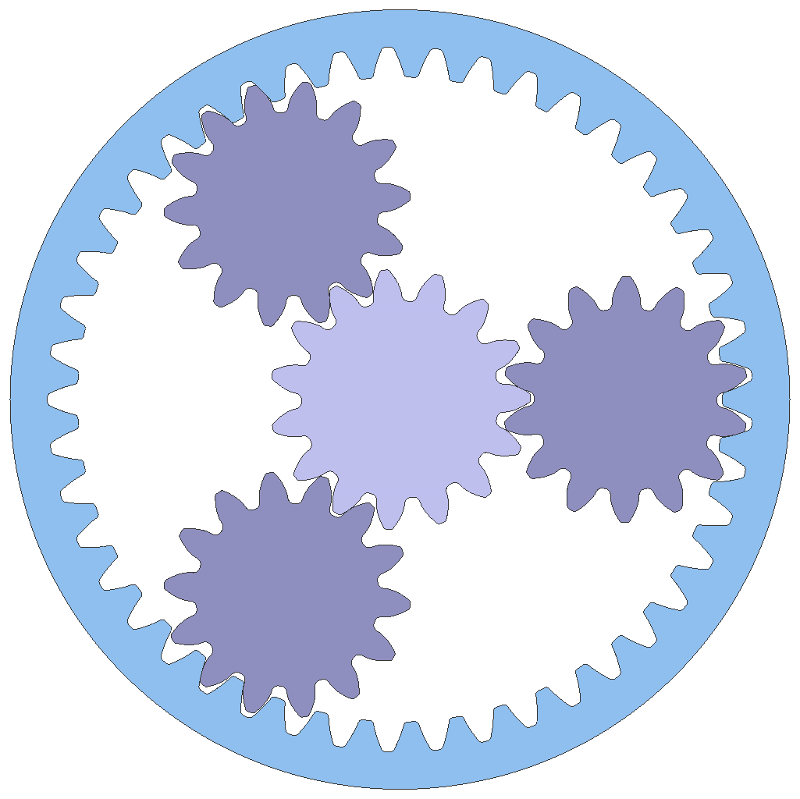

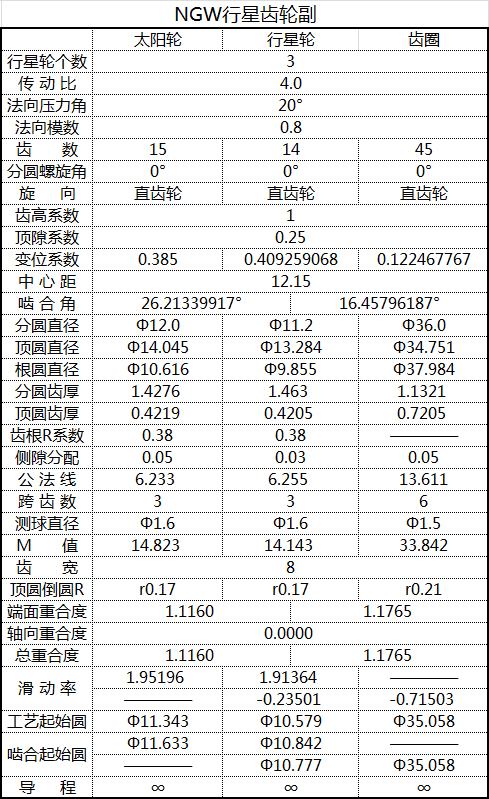

考虑是粉末冶金齿轮，齿顶有倒圆的参数，下面比较好一些：

最近在更新计算细节，顺手验算，就再给出一个实用的计算。

woodee · 发表于 2022-6-11 10:56
