NGW行星齿轮参数设定请教

1564696890 · 发表于 2022-6-11 11:17

您需要登录才可以下载或查看，没有账号？注册

x

行星齿轮参数设定

模数：0.5 太阳齿 13 ，行星齿29，内齿圈 71，行星轮数3，压力角25°；中心距和变位系数（因内齿圈已有，只变位太阳和行星)该怎么定可以使侧隙在0.02-0.06，谢谢。

飞翔新莞人家 · 发表于 2022-6-11 13:37

你最好把现有的内齿圈参数也放上来，你也是希望内齿圈参数不变支，只改动太阳齿和行星齿，那么别人就要参照你现有的参数来做设计

1564696890 · 发表于 2022-6-11 15:59

不好意思，补充一下，内齿标准无变位，量销径Φ1+/-0.01，销径33.774+0.2/0

woodee · 发表于 2022-6-11 16:55

1564696890 发表于 2022-6-11 15:59
不好意思，补充一下，内齿标准无变位，量销径Φ1+/-0.01，销径33.774+0.2/0

齿圈71齿无变位，Φ1量针，基本M值为33.641，而不是33.774。

M值偏差+0.2/-0.0，带来的侧隙变化为0.056，就是说齿圈引起的侧隙变动量，已经大于一楼设定0.04（0.06-0.02）的综合侧隙变动量目标，这怎么搞？

13640236732 · 发表于 2022-6-11 19:10

1564696890 发表于 2022-6-11 15:59
不好意思，补充一下，内齿标准无变位，量销径Φ1+/-0.01，销径33.774+0.2/0

齿圈的M值公差太大了，保证不了你要求的侧隙。要是想控制到那么小，先把齿圈M值公差做到0.04~0.05以内。太阳轮和行星轮滚齿，跨齿厚公差有保障点，做到0.015以内，其他装配零件要精度高，中心距公差要求也高（±0.005），不然装都装不进去。

FES123 · 发表于 2022-6-11 19:29

1564696890 发表于 2022-6-11 15:59
不好意思，补充一下，内齿标准无变位，量销径Φ1+/-0.01，销径33.774+0.2/0

量销径Φ1+/-0.01，M值33.774 正确。应收紧公差才能达到侧隙要求。

1564696890 · 发表于 2022-6-11 20:26

woodee 发表于 2022-6-11 16:55
齿圈71齿无变位，Φ1量针，基本M值为33.641，而不是33.774。

M值偏差+0.2/-0.0，带来的侧隙变化为0. ...

了解，感谢。如果把侧隙做到0.15内是否可行

hyfjy · 发表于 2022-6-11 23:07

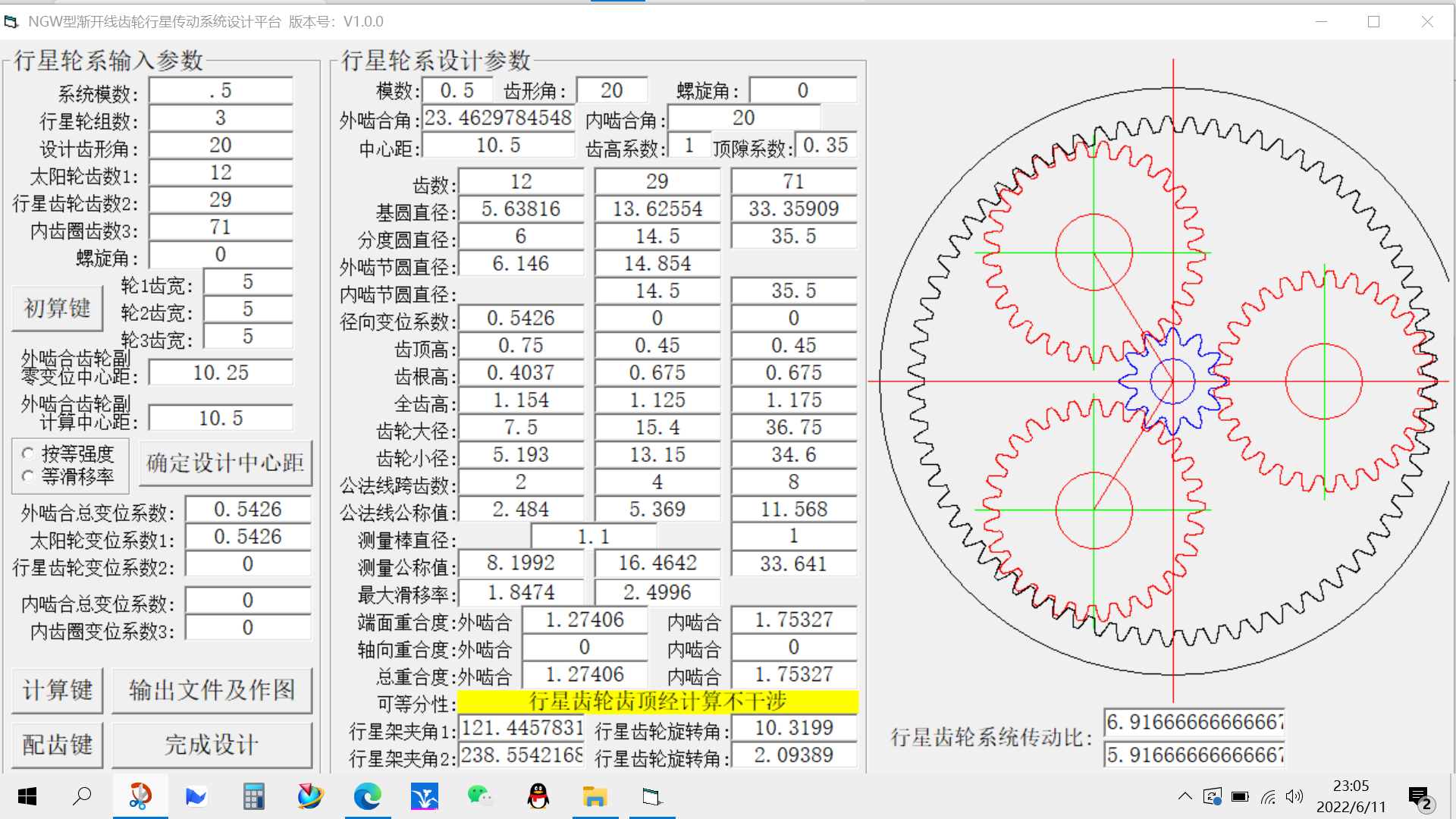

抛砖引玉

hyfjy · 发表于 2022-6-11 23:15

渐开线齿轮行星传动计算表.DOC (2.8 KB, 下载次数: 19)

行星轮系分度配合计算.zip (702 Bytes, 下载次数: 17)

hyfjy · 发表于 2022-6-11 23:17

基本参数如上，然后在加工时适当给出齿厚的相应公差值，就可以获得需要的侧隙了。
