螺旋锥齿轮的建模问题

liujingcheng1

请问：
各位兄弟，我最近在做 有关格林森锥齿轮 的相关研究。相关资料，我只有二维图纸一张，相关的轮坯参数一份，我想请教一下：如果只知道齿轮的大端参数，不知道小端的参数，可否建模？如果可以，建模之后，又该如何检查自己是否做得正确呢？

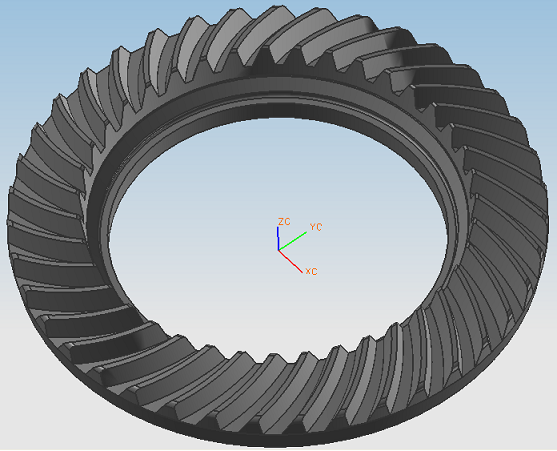

我看过一些网上的前辈们写得文章，我个人感觉比较复杂，我想，是否可以通过普通的扫略(Sweep)生成实体呢？我自己在这方面作了一下，在此，也将我做的实体与大家分享，希望大家多多批评，多多指正，谢谢...!!!

如果大家在设计 制造 格里森螺旋锥齿轮 方面 有什么更好的意见或建议，欢迎大家与我联系。我的QQ：935507450

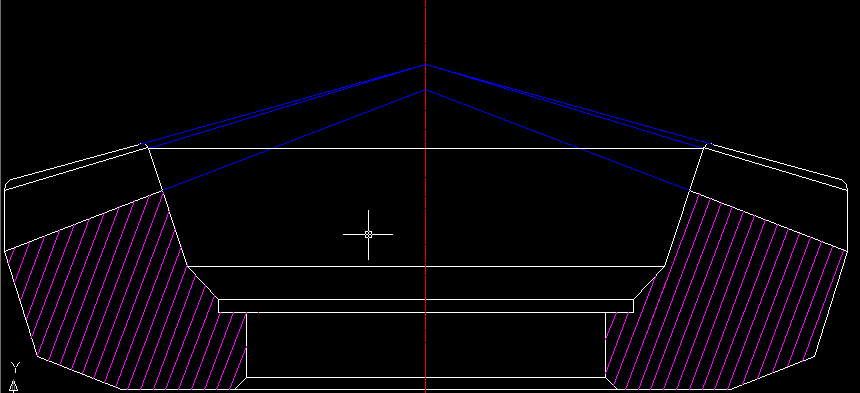

附：相应的齿轮形状如下（因为老师给的资料不是电子版的，下面的图是我自己在 AUTOCAD 里面自己画的，没有标注任何的参数，只有大体的形状）

[ 本帖最后由 liujingcheng1 于 2008-11-13 18:08 编辑 ]

woodee

支持扫描法！
齿形沿螺旋节线的变化，应该跟螺旋角有数学关系。楼主是怎样给定的？

poxiangzi

给定大端参数，小端的参数（模数m、齿厚S等）应该可以求出来，如果是直齿圆锥齿轮的话，它们和锥距成比例，不知道螺旋齿是否也有这样的关系？《齿轮手册》上应该有公式吧！没有仔细看过，如果也有这样的关系的话，小端的参数就可以求出，应该还与螺旋角有关吧？

提供一个思路，呵呵。

不知道lz是做的斜齿圆锥齿轮、弧齿圆锥齿轮、还是摆线齿圆锥齿轮呢？格林森应该是弧齿圆锥齿轮，不知是不是这样，请大家指教。

liujingcheng1

呵呵，这位兄弟，非常感谢你的 回复
我做的 格里森齿轮就是一个圆弧齿的，这是我老师 给的一个题目，全称是“准双曲面齿轮”，我查了一下 北京齿轮厂出版的《螺旋锥齿轮》一书，知道，这就是一种变位了的 弧齿圆锥齿轮。它的大体形状我已经画得差不多了，目前正在进行，齿轮的参数化设计。如果你有什么更好的建议，欢迎提出你的宝贵意见，呵呵.....

poxiangzi

呵呵，这方面的工作没有做过。UG要实现全参数化建模不是很容易，这一点不如Pro/E。

如果要在UG实现参数化，是不是考虑做一做二次开发呢？

liujingcheng1

呵呵，我现在 正在做的就是 UG二次开发
利用VB.net 实现 UG的二次开发，实现 螺旋锥齿轮 的参数化建模，谢谢，这位兄弟...呵呵

poxiangzi

呵呵，幸会，目前我只会做直齿锥齿轮，以前做过一点VC6.0的UG二次开发，没有做成什么，要向你学习，对了，VB.net开发现在有书吗？

你的小端参数计算了吗？还是直接用大端齿形扫掠呢？

liujingcheng1

呵呵，我也是刚学，自己慢慢琢磨的
我做的 螺旋锥齿轮 ，我们老师只给了我 两份资料，一份是 上面的 二维图纸（如上图），一份是 相关的数据，我的数据 只有大端的，没有小端的数据，所以 我是利用扫描线扫略的

liujingcheng1

据我所知，现在 用VC做齿轮二次开发的人很多，资料也不少，但是，利用VB做的，好像不多，所以我们并没有什么特别的资料，只是从图书馆借了几本VC，VB方面的书，再有的资料就是UG自带的帮助文档了，呵呵

woodee
