渐开线有效起始园直径怎样计算？

archeng · 发表于 2008-10-1 17:53

您需要登录才可以下载或查看，没有账号？注册

x

求助：
渐开线有效起始园直径怎样计算？设计刀具应注意哪些问题，谢谢

ahxinny · 发表于 2008-10-3 19:48

从齿根处开始计算，加上齿根处的过渡圆半径后即为渐开线有效起始圆直径。

freefreemen · 发表于 2008-10-5 08:59

有两个公式:)
①齿条形无圆角刀具加工时

②齿条形无圆角刀具加工时

mrmrw · 发表于 2008-10-6 11:41

版主给个符号的说明吧
那些符号看不懂啊

freefreemen · 发表于 2008-10-6 11:52

per-shaving · 发表于 2008-10-6 17:22

1、若已知配对齿轮参数，则可按其参数计算。
2、若与若干个齿轮配合，则应按配对中齿数最多者计算。
3、若什么都不知，可按齿条计算，这样最保险。

niuershiye · 发表于 2008-10-6 20:11

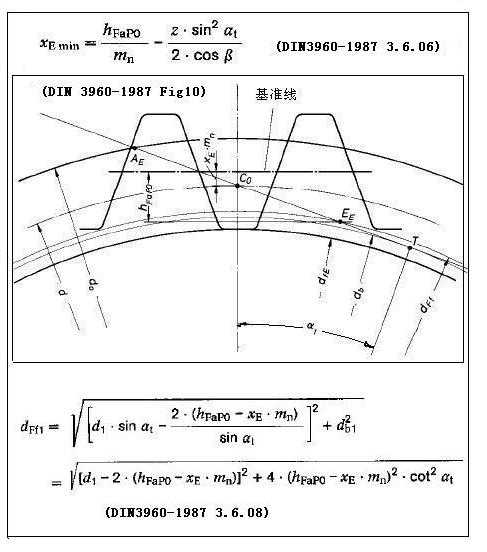

dFf 就是， DIN3960-1987 。

archeng · 发表于 2008-10-7 20:05

原帖由 ahxinny 于 2008-10-3 19:48 发表

 登录/注册后可看大图

从齿根处开始计算，加上齿根处的过渡圆半径后即为渐开线有效起始圆直径。

非常感谢，那么用上面的方法计算也是正确的吗

niuershiye · 发表于 2008-10-7 20:19

原帖由 archeng 于 2008-10-7 20:05 发表

 登录/注册后可看大图

非常感谢，那么用上面的方法计算也是正确的吗

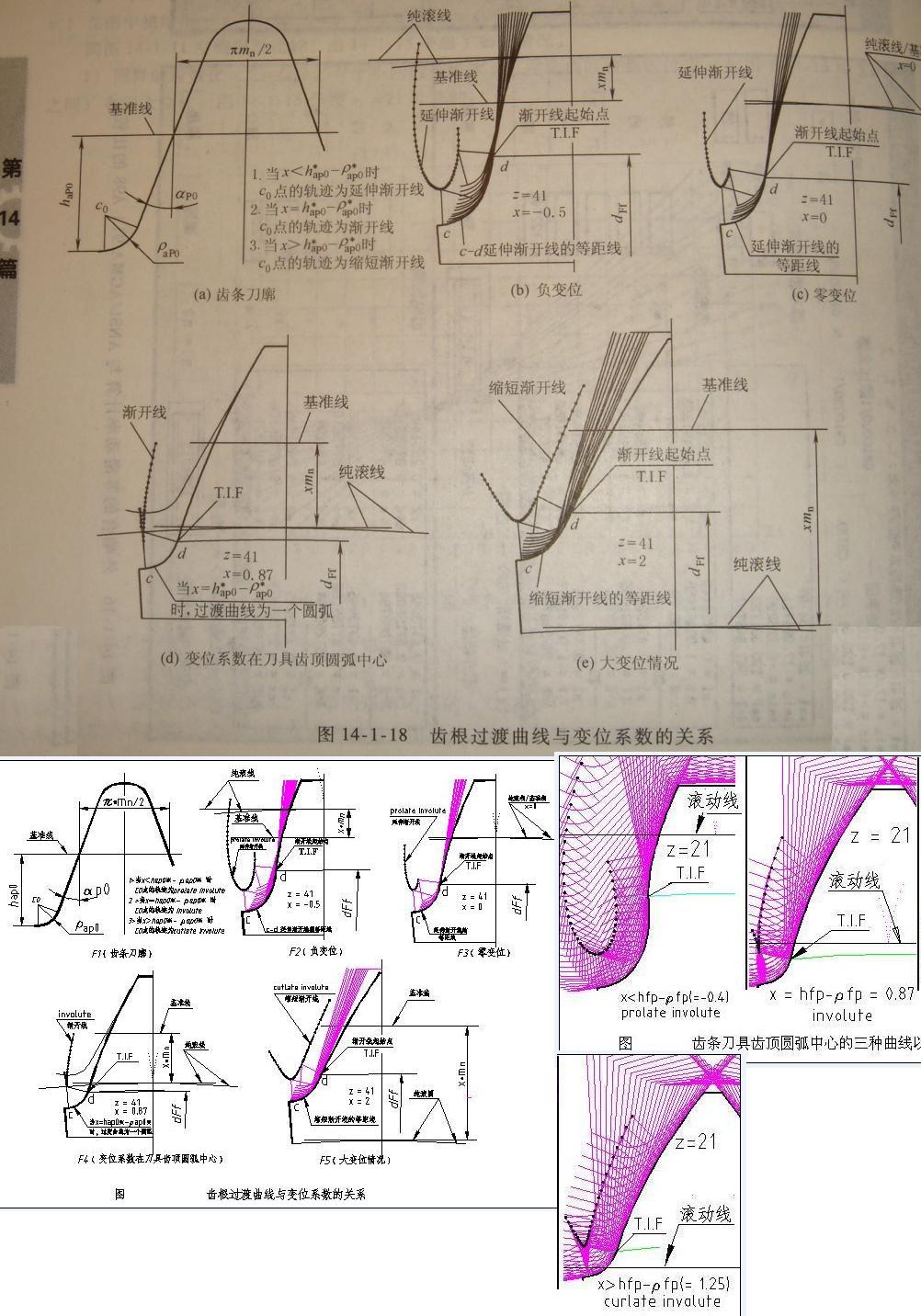

过度曲线，不是一个圆弧就可以表示的（只有一个特例：当变位系数 x = hpa0 - ρfa0 .

woodee · 发表于 2008-10-8 19:42

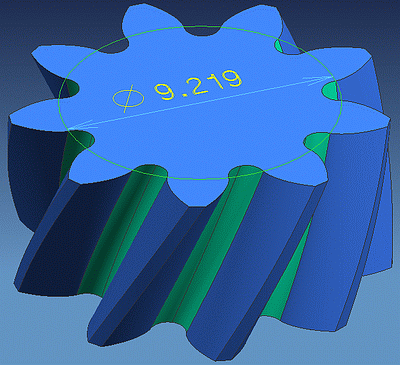

Z=9，Mn=1，压力角=20度，径向变位系数=0.3，滚刀齿顶刀尖圆弧半径=0.47190(全圆)，螺旋角=25度。
结果如图：
