格里森零度弧齿锥齿轮建模

wyb322

发个教程上来呗

l-jun2009

都是高手，我现在就想看看弧伞齿用PROE怎么画就好了

hyfjy

l-jun2009 发表于 2012-11-27 19:37


登录/注册后可看大图

都是高手，我现在就想看看弧伞齿用PROE怎么画就好了

有兴趣看一下“https://www.gearbbs.com/thread-71285-1-1.html”

“https://www.gearbbs.com/thread-21235-1-1.html”
谢谢。

LCF0917

谢了！！

zhang_zzjm

看楼主给出的图片是真实建模，但感觉齿根圆角有点不对劲。

hyfjy

zhang_zzjm 发表于 2012-12-23 18:20


登录/注册后可看大图

看楼主给出的图片是真实建模，但感觉齿根圆角有点不对劲。

齿根部的过度曲面一般不参与啮合，故目前在软件中较少考虑，都是直接用圆弧取代的，有时用变径圆弧做个B曲面就是手工做了，毕竟在二次开发中没有变径曲面的作法。
从一般的啮合分析上，对齿根并无过多要求，圆弧取大点，只要不干涉，对加强齿根强度有好处，如果是用来作有限元分析，与机械加工得到的产品肯定是有一定误差的，但如果强度是大于过度曲面的，也就是有好处了，还是不改的好，毕竟在机械零件的造型中，如果能证明零件的承载能力高，那都是好事是吧。

零点温度

高手啊

hyfjy

发一套零度弧锥齿轮副的建模样条线，有兴趣的朋友无论是用UG，PROE，或者是SW或其他三维软件的，只要可以接受STP文件，都可以在自己熟悉的软件中完成这对锥齿轮。

计算的参数如下：

第一部分  输入参数       计算日期:2013-10-28
模数:M= 5       齿数: Z=         8             38
法向齿形角:          α= 20 度     齿宽中点螺旋角:β= 0 度
螺旋线旋向:        小轮左旋          大轮右旋
径向变位系数:       X  =           0.45         -0.45
切向变位系数:       Xt =           0.195        -0.195
齿高系数:           Ha'=         1  (系统默认值)
顶隙系数:           c' =         0.25 (系统默认值)
轴交角:          系统默认两轴夹角为90度
刀具直径Do= 190.5    刀盘号数: 7.5    刀尖圆弧 r= 1.25
    第二部分   计算参数输出表(作图部分)
节圆直径          d=             40            190
节锥角            E=            11.888658039628  78.111341960372
节锥距            R=            97.082439194738
齿宽              b=           29
齿顶高           ha=            7.25          2.75
齿根高           hf=            4             8.5
全齿高            H=            11.25
顶圆直径          D=             54.1889718823079            191.133057645774
顶锥角           Ea=            16.8924       80.47071
根锥角           Ef=            9.52929       73.1076
轮冠距           Ak=            93.5064240123887            17.3089880912866
中点模数         Mm=             4.25321200619432
中点法向模数    Mfm=               4.25321200619432
中点弧齿厚      Sfm=   8.90354445086842         4.45831514195156
中点分度圆弦齿厚sm=    8.80624971155507            4.4582911459756
中点分度圆弦齿高hm=    6.55041699976941            2.15890349069971
大端分度圆螺旋角βs=    8.09776107022318
大端分度圆周节  Ps=   15.7079632679489
大端分度圆弧齿厚Sf=    10.4833430563945            5.22462021155446
大端分度圆弦齿厚S大=    10.3688008181759            5.22459226787043
大端分度圆弦齿高h大=    7.91846833623309            2.75739918719535
    第三部分   计算参数输出表(非作图部分)
齿数比 U= 4.75   齿宽系数F= 0.298715197522271
齿根角           Of=            2.35937       5.00374
齿顶角           Oa=            5.00374       2.35937
当量齿数Z当= 8.17536330060952  184.456634470001 冠轮齿数Z冠= 38.8329756778952
中点端面重合度Et= 1.34822366519472  中点轴向重合度En= 0
中点总重合度: E总= 1.34822366519472
中点法面当量齿轮重合度Env=  1.34822366519472
小端面端面模数Ms=  3.50642401238865 建议大端齿根倒圆: R= 1.5 小端齿根倒圆: r= 1.1
小端面分度圆弧齿厚Sx= 7.35180916460989  3.66394675308112   计算时间:20:50:14

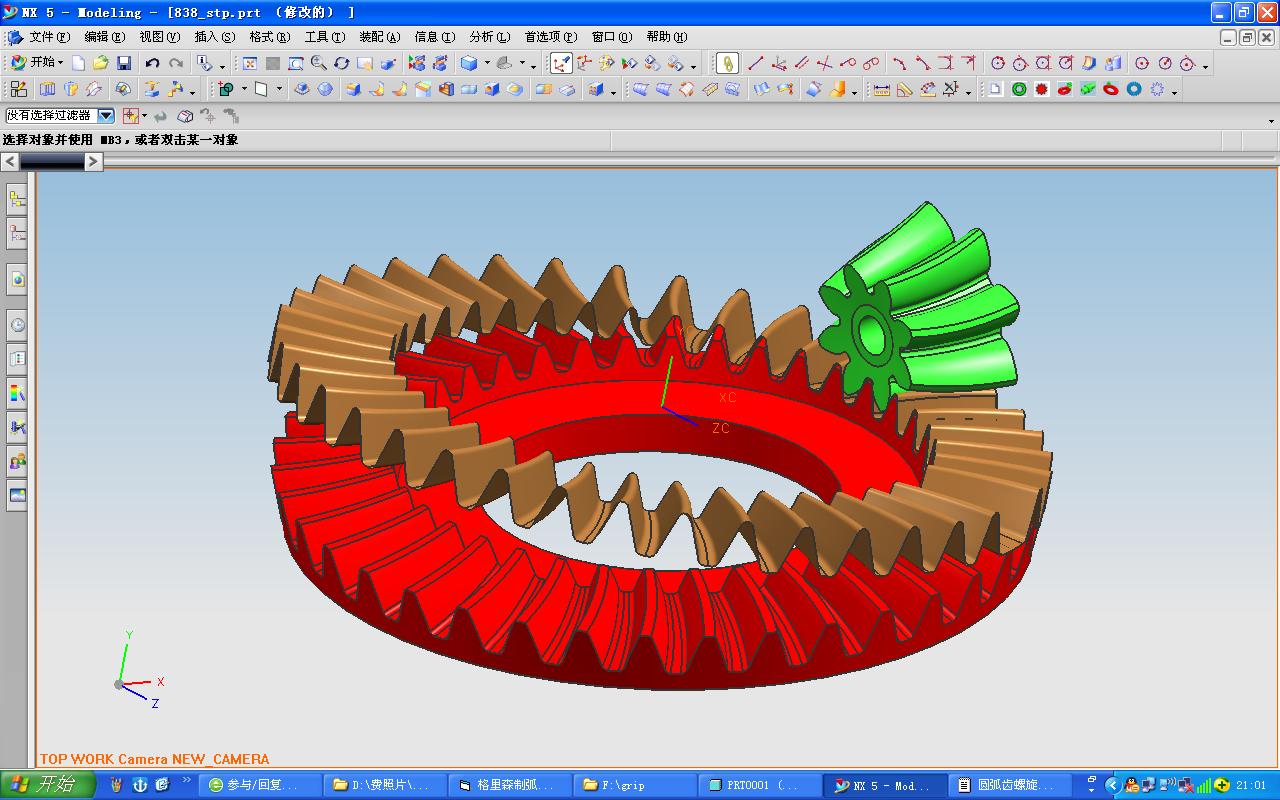

样条线的文件如下：

838.rar (59.6 KB, 下载次数: 10)

2013-10-28 21:02 上传

点击文件名下载附件

说明，附件下载后解压，成为一个STEP文件，提供了这对零度弧锥齿轮的需要样条线，然后完成这对锥齿轮副。

gchlin

感谢分享！

hyfjy

零度弧齿锥齿轮，从有些书上看到，把螺旋角小于10度的弧齿锥齿轮都统称为零度弧齿锥齿轮，小螺旋角的弧齿锥齿轮，齿向上的重合度尚未起作用，实际上也是需要弧齿锥齿轮机床去切削的，所以加工费用仍然较贵而实际使用时，只相当于直齿锥齿轮，这里仍然会有性价比的问题，如果用成型法加工，仍然存在着小轮脱模困难的问题，所以，这种结构目前使用得越来越少了。
