在PROE中无参数化建模之弧齿锥齿轮副

hyfjy

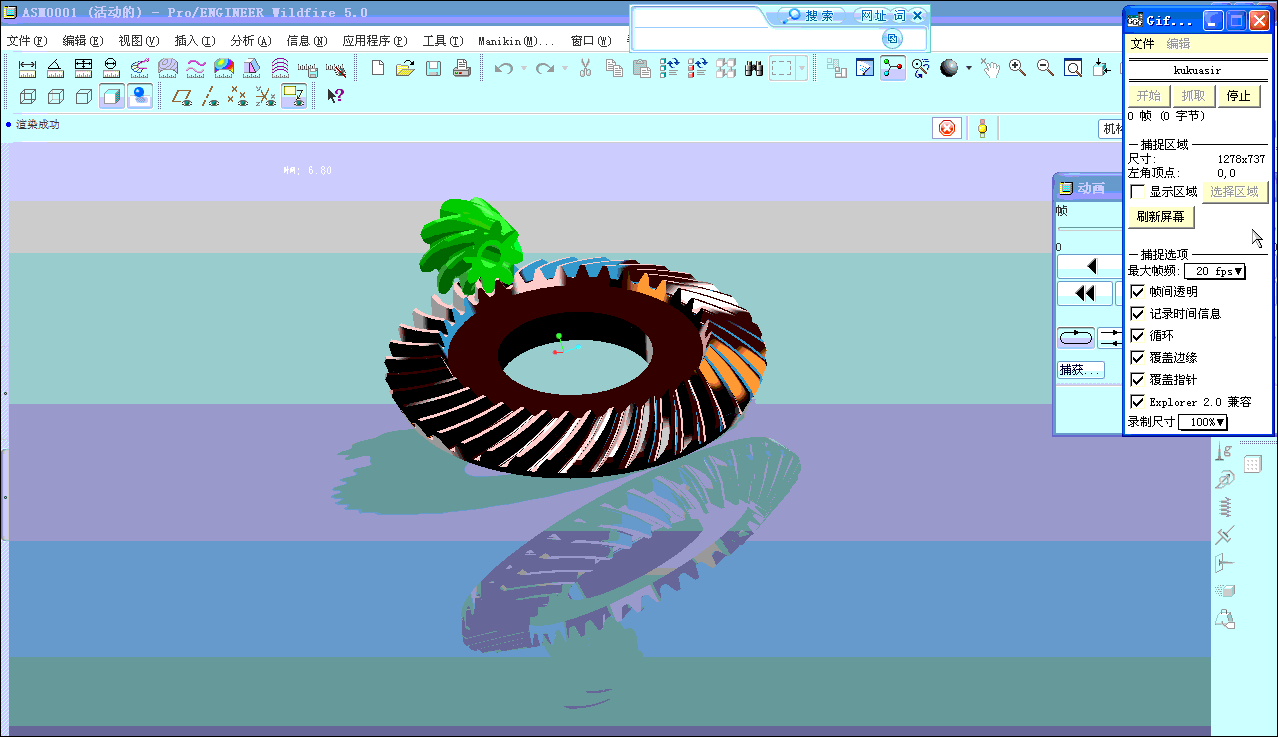

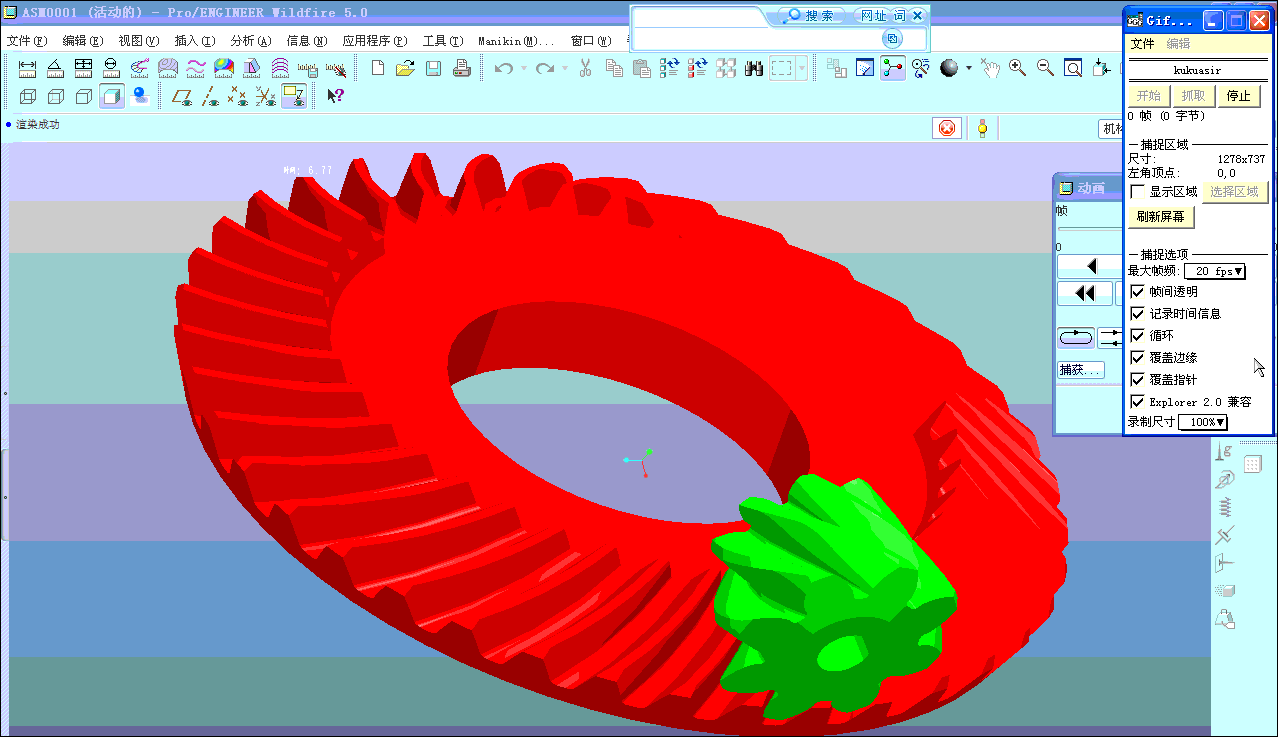

用PROE做了个弧齿锥齿轮副，过程录了一些，有些乱。

hyfjy

整理了一个较为系统的过程：

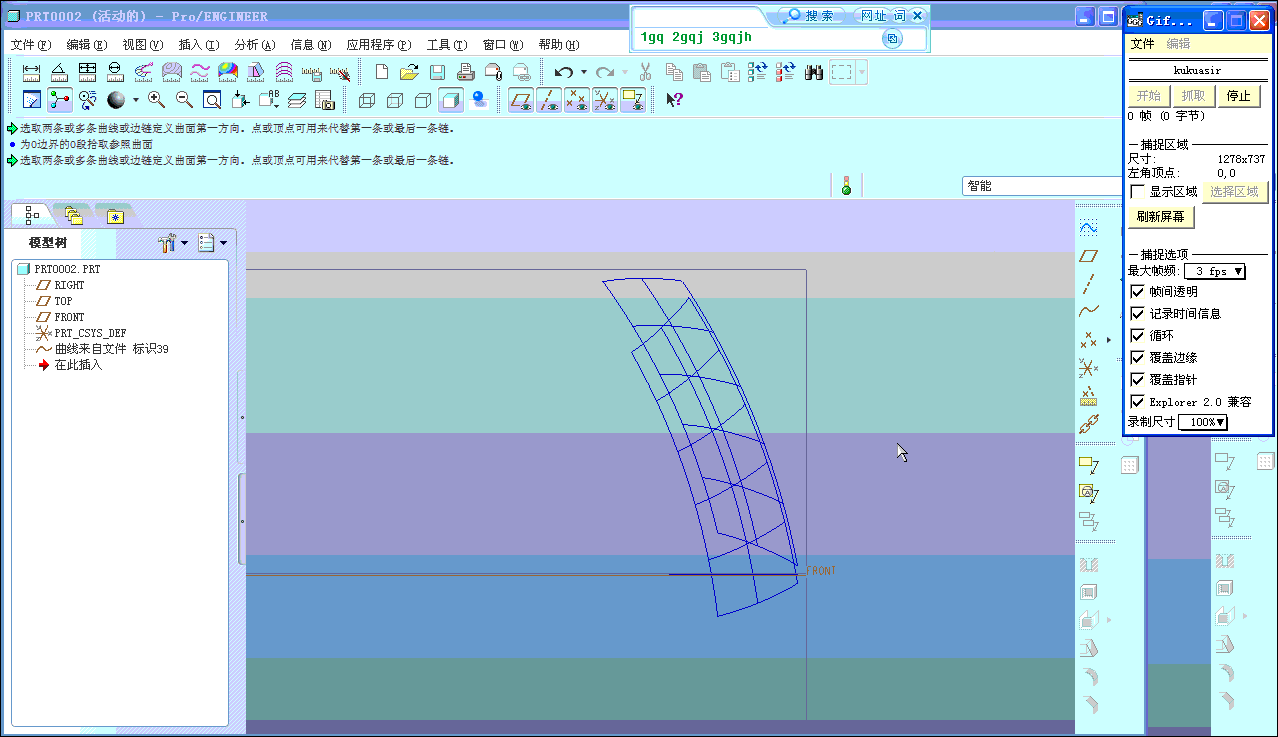

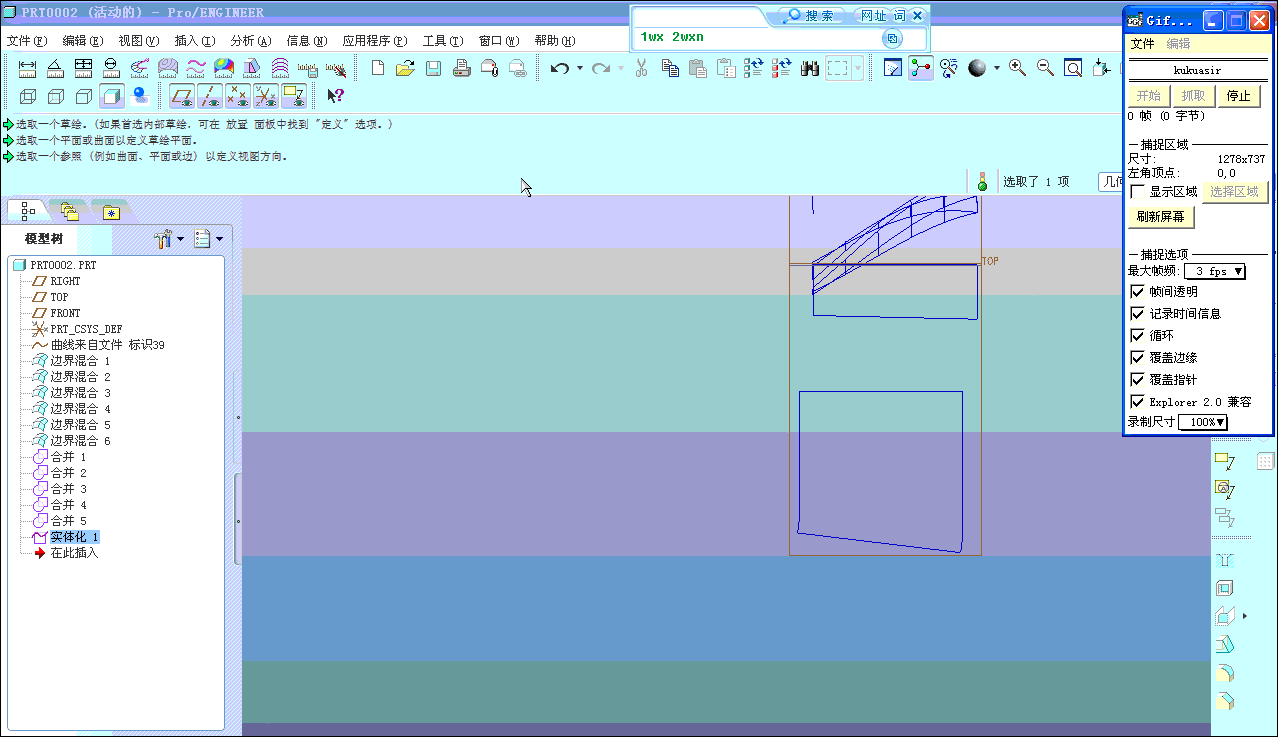

1.从样条线做曲面：

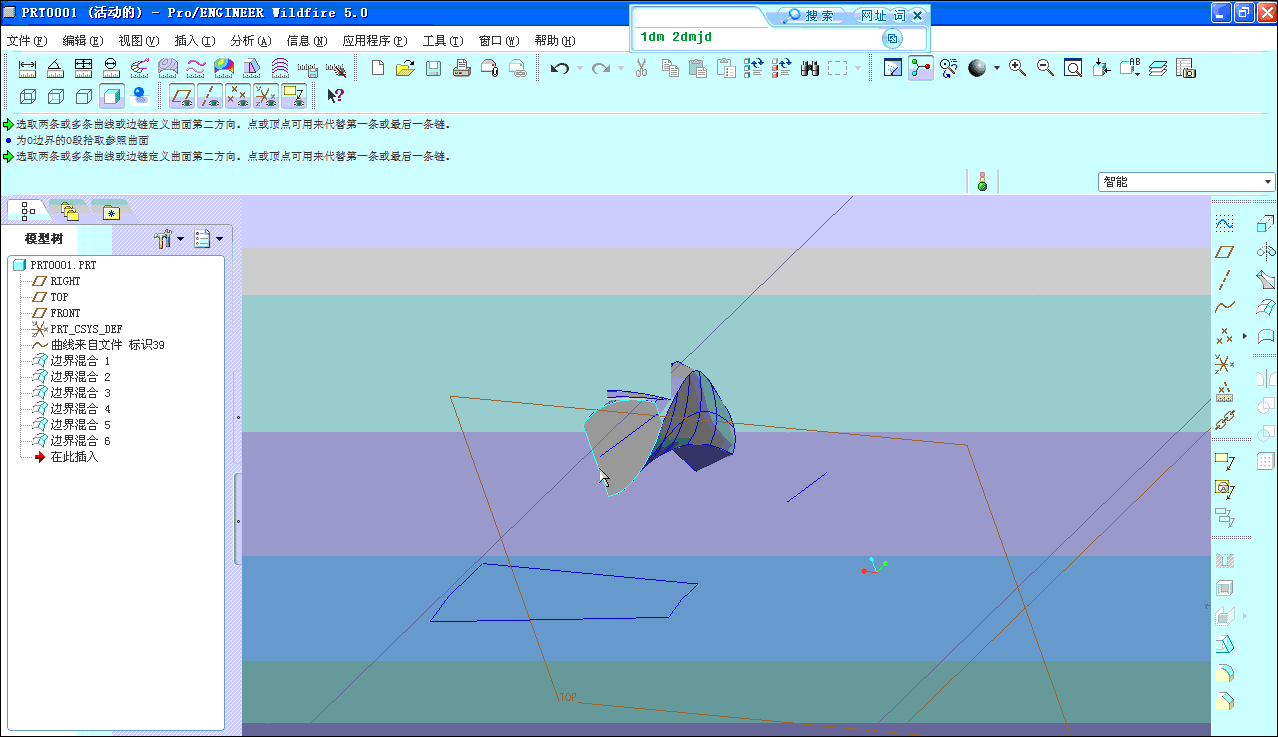

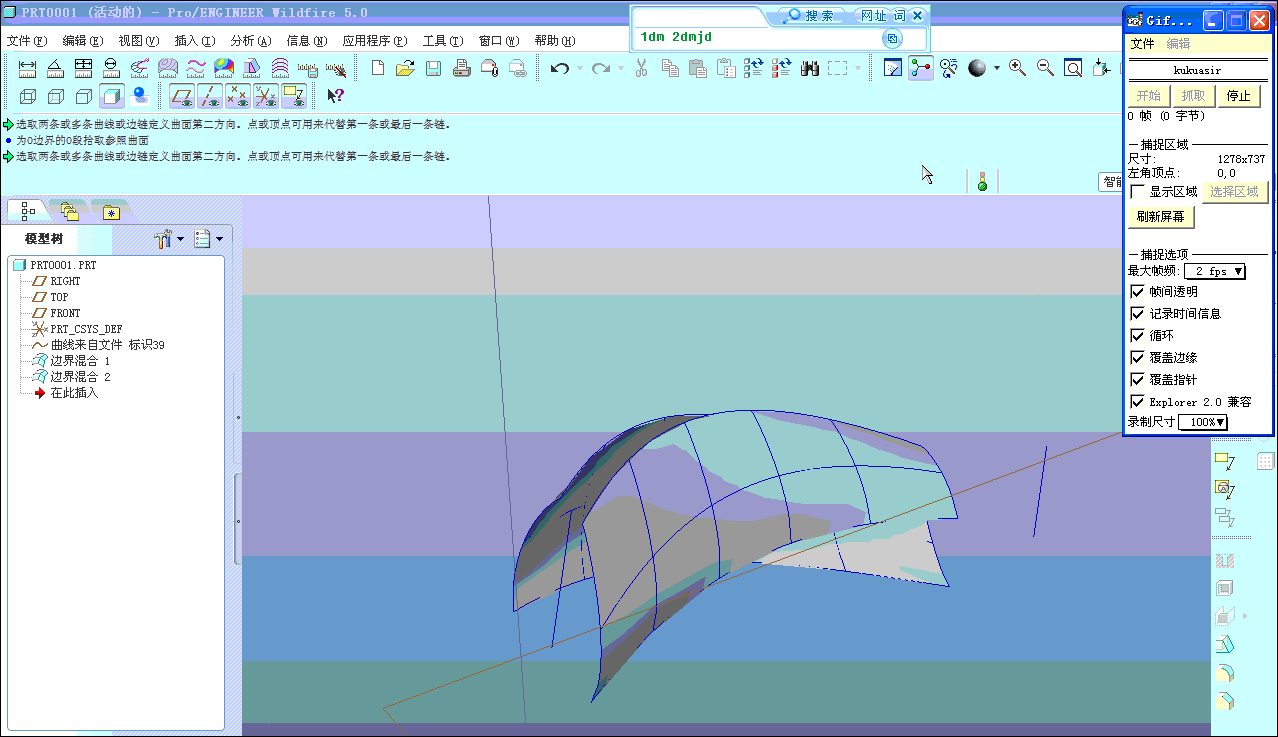

2.完成六个曲面：



3.缝合及实体化：

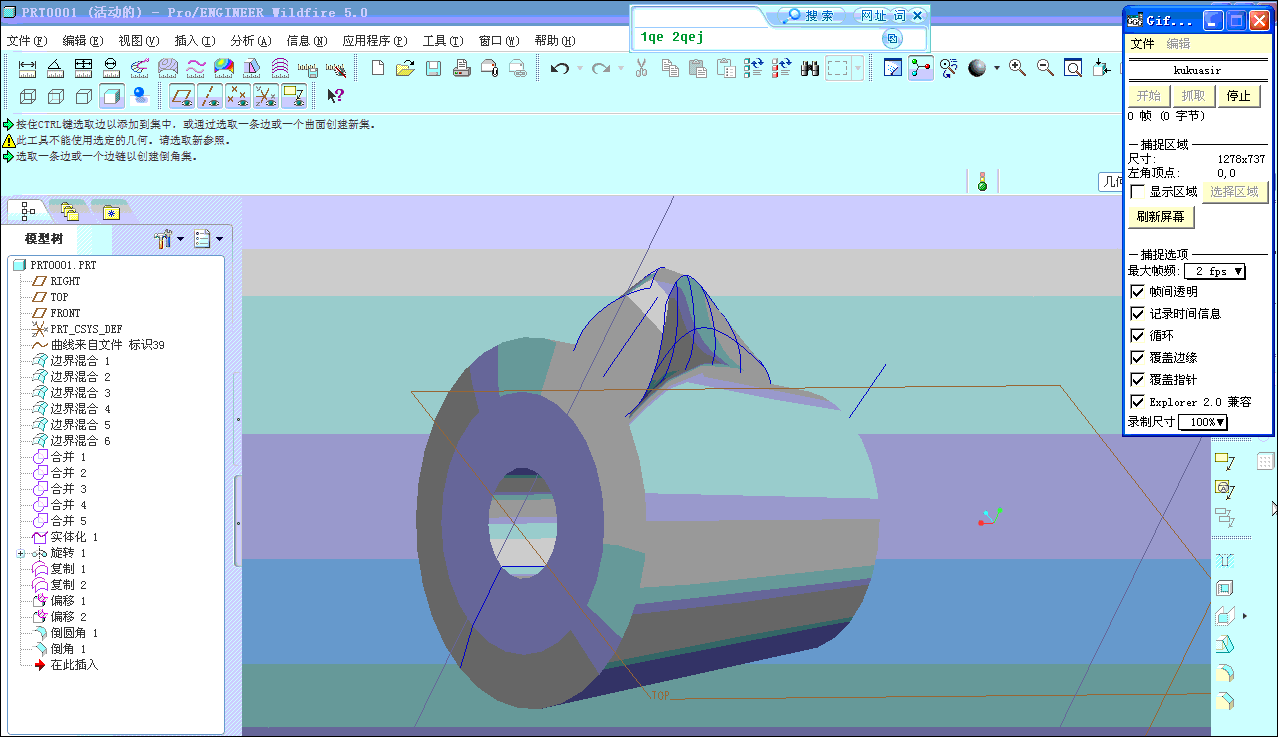

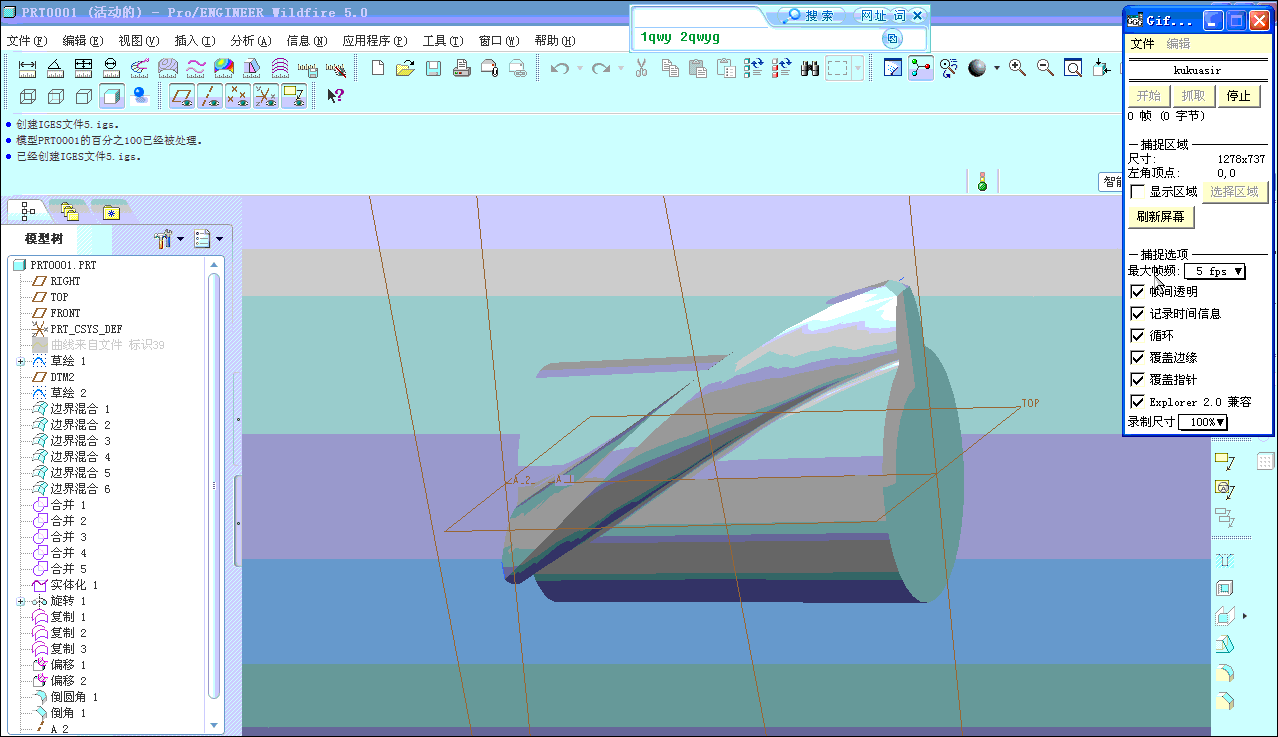

4.做基体，栽齿，大小端面代换，倒齿根圆，倒顶角：

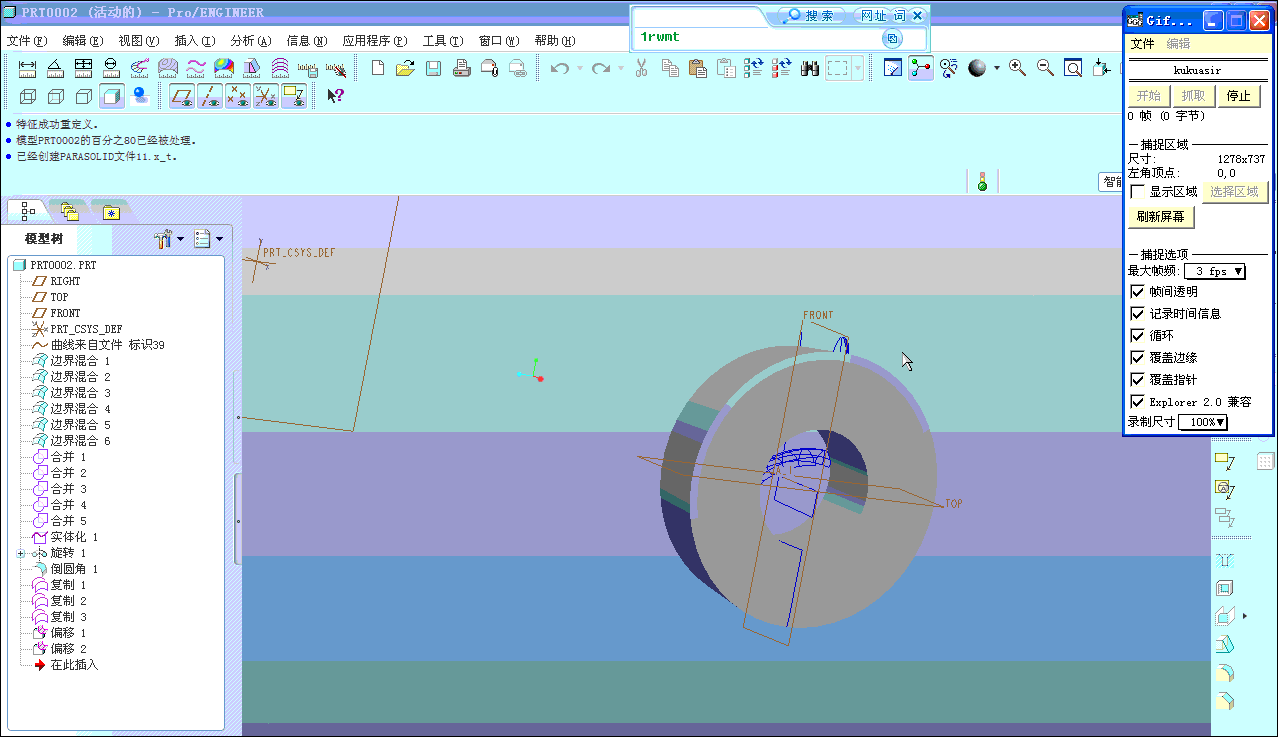

5.转成其他格式再转回来进行阵列：

ilifeilafang

大哥你好，我是个新手，最紧在画一个弧齿，齿数10,53，大齿轮齿顶圆342，轴交角90°，能帮我做一个proe的文件包吗？

superade810

大哥，，这个有没有完整的视频啊，我觉得对我很有帮助

ptc2003

我觉得 还是通过已知参数来求出格里森齿轮的曲面方程通过matlab求出一系列点转入creo里再进行处理 那样就强大了。

waitthelove

看起来高大上啊！！！！！！！！！

woxihuan

请问一下PROE这是什么意思，PROE跟UG比哪个更实用。我想学所以问一下。

hyfjy

woxihuan 发表于 2016-10-19 00:08
请问一下PROE这是什么意思，PROE跟UG比哪个更实用。我想学所以问一下。

个人的一惯看法，在做齿轮类零件的设计，精密建模，运动仿真上，UG胜过PROE。
目前的趋势是各软件都在互相学习，补充其他软件中大众较为欢迎的内容，UG以前的特点是非参数化与参数化并存，PROE是仅有参数化，新版的就吸取了UG的这类非参数建模的内容，但使用人并不多，所以这还在一个人的习惯，其实只要满足自己的日常使用，那个软件都是好软件，目前中国都搞不出来。

hyfjy

本论坛这篇贴是以PROE软件来进行弧齿锥齿轮的精密建模，其实这个过程可以从上面的各图中看得较为清楚，全部过程都是“非参数”化的。
核心是计算弧齿锥齿轮的齿面点坐标，包括修形（齿形修形及齿向修形），精确计算出很密集的点坐标后，用PROE规定的样条线输入格式输出成一个文本文件，放入数据库，用PROE的样条线模块直接调用数据库的文件，把计算出的点，化解成样条线全部放到界面上，然后对各条线进行手工操作。
实践中发现PROE并不支持在完成一个齿及倒圆角的程序后，允许进行阵列复制，所以当中有一个转出到其他格式，再转回PROE的过程，就是不得已而为之的。在原先的操作中，以为把样条线，作成的图打包成组后就可以对组进行阵列复制，结果把倒圆角的全部漏掉了，而经过转出转入后，实际上是一种去参数的过程，当然在导入后，也不再记录这一个齿的成型过程了。这样就可以进行旋转，复制阵列了。
因为基本的样条线已经完全考虑了各自的位置，这样的零件，在转入装配时，也是比较容易的。

woxihuan

hyfjy 发表于 2016-10-19 07:56
个人的一惯看法，在做齿轮类零件的设计，精密建模，运动仿真上，UG胜过PROE。
目前的趋势是各软件都在互 ...

谢谢你的指点。如你同意，可以跟你学吗？
