求助齿形的模型M25,Z22,X0.6

freefreemen · 发表于 2008-9-9 16:28

α=20° χ=0.431时，跟woodee的相符。:)

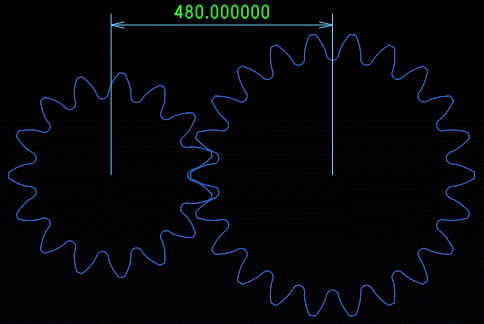

woodee · 发表于 2008-9-9 17:04

Z15：Xn=0.4；
Z22：Xn=0.3，Xc=-0.0315。
这样，就保证了顶隙6.25，侧隙0.3，还使得两齿轮齿形均匀、得当。

UG File：

M25Z1522.rar (706.42 KB, 下载次数: 17)

[ 本帖最后由 woodee 于 2008-9-9 18:10 编辑 ]

zhoulei24258 · 发表于 2008-9-9 18:34

没办法，这个齿轮的参数都是设计好的，我只是想在这个参数的基础上做个划线样板做粗插用，变位系数0.6改不了。

freefreemen · 发表于 2008-9-9 18:40

原帖由 woodee 于 2008-9-9 17:04 发表

 登录/注册后可看大图

Z15：Xn=0.4；
Z22：Xn=0.3，Xc=-0.0315。
这样，就保证了顶隙6.25，侧隙0.3，还使得两齿轮齿形均匀、得当。
4730

UG File：
4731

χt＝好像在锥齿里才采用的吧:o

freefreemen · 发表于 2008-9-9 18:42

原帖由 zhoulei24258 于 2008-9-9 18:34 发表

 登录/注册后可看大图

没办法，这个齿轮的参数都是设计好的，我只是想在这个参数的基础上做个划线样板做粗插用，变位系数0.6改不了。

woodee的方向反了

woodee · 发表于 2008-9-9 19:17

圆柱齿轮也有用的。如薄齿蜗杆。
https://www.gearbbs.com/forum.ph ... 6564&highlight=

freefreemen · 发表于 2008-9-9 19:20

W(K=4)=276.27515152857876+3
χ=0.7754282640098

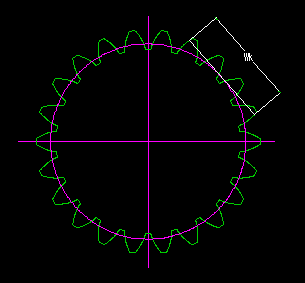

freefreemen · 发表于 2008-9-9 19:29

以前一直是这样在图上量公法线的，现在发现不对:)

zhoulei24258 · 发表于 2008-9-9 19:32

谢谢大家的帮助，我想问一下阿懵，你的齿形是怎么画的呢？是在原来齿形的基础上向左右偏移多少呢？有什么公式吗？另外，齿根的过度曲线是怎么画的？请指教。
woodee你好，为什么你的切向变位是负的呢？我不太明白，公法线是肥啊，我感觉应该是切向变位是正的，对否？请把你的画图方法告诉我好吗？渐开线是怎么偏移的？

zhoulei24258 · 发表于 2008-9-9 19:41

freefreemen 你好，你说那样量公法线不对？为什么？那在图上应该怎么量？那条粉红的圆是基圆吗？
我认为公法线就是和基圆相切的直线于渐开线相交两点间的连线。对否？
请指教
