求助齿形的模型M25,Z22,X0.6

zhoulei24258 · 发表于 2008-9-8 23:54

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

有个齿轮M25,Z22,X0.6。我想让它的公法线单边留1.5mm量，齿根园干到尺寸。希望那位大侠能帮我算算，我想要具体齿形的模型，因为我要拿这个做齿轮的划线样板，二维三维都可以。最好是二维的。谢谢

阿懵 · 发表于 2008-9-9 08:32

原帖由 zhoulei24258 于 2008-9-8 23:54 发表

 登录/注册后可看大图

有个齿轮M25,Z22,X0.6。我想让它的公法线单边留1.5mm量，齿根园干到尺寸。希望那位大侠能帮我算算，我想要具体齿形的模型，因为我要拿这个做齿轮的划线样板，二维三维都可以。最好是二维的。谢谢

看看模型吧，cad的。

woodee · 发表于 2008-9-9 08:57

能给出配合齿轮吗？这样更准确。

woodee · 发表于 2008-9-9 10:20

0.6的径向变位系数，似乎偏大，致使齿顶有点儿尖。
切向变位系数为-0.06385。

DWG压缩：

M25T22X.6.zip (87.36 KB, 下载次数: 12)

zhoulei24258 · 发表于 2008-9-9 11:54

配对齿轮的Z=15,X=0.189,中心距a=480

zhoulei24258 · 发表于 2008-9-9 12:44

你发的是二维图吗？CAD里打不开，你就用UG做三维吧。谢了

woodee · 发表于 2008-9-9 13:08

原帖由 zhoulei24258 于 2008-9-9 12:44 发表

 登录/注册后可看大图

你发的是二维图吗？CAD里打不开，你就用UG做三维吧。谢了

UG File:

M25T22X.6.zip (334.84 KB, 下载次数: 10)

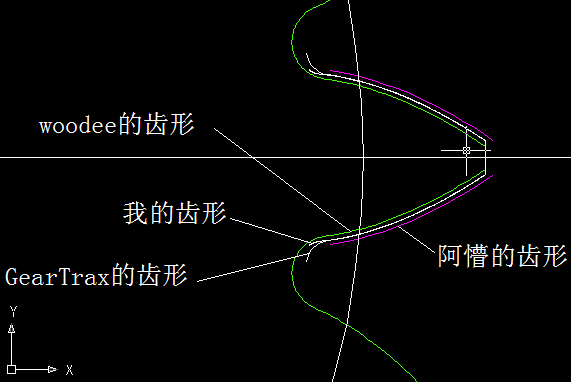

freefreemen · 发表于 2008-9-9 13:11

齿形各不相同:)

woodee · 发表于 2008-9-9 14:18

楼主是单边1.5mm吧？

zhoulei24258 · 发表于 2008-9-9 15:46

对，是单边1.5mm
