齿轮齿根过渡曲线的参数方程——齿轮齿根过渡曲线的连带问题[讨论]

freefreemen · 发表于 2008-9-26 16:04

真奇怪,刀具有0.3圆角的时候会往外偏:o

woodee · 发表于 2008-9-26 16:15

告诉我你的齿数、模数、变位系数。

freefreemen · 发表于 2008-9-26 16:21

同上次的一样

阿懵 · 发表于 2008-9-26 16:32

请问 freefreemen 斑竹的书是哪本书？能不能赐教与偶！！哈哈哈！！有点厚脸皮哦!!

先谢谢了！！

woodee · 发表于 2008-9-26 16:58

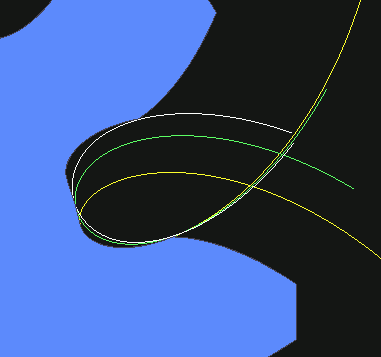

对应的刀尖倒圆半径：Rc=0（黄线）；Rc=0.3Mn（绿线）；Rc=0.47191Mn（白线）。

[ 本帖最后由 woodee 于 2008-9-26 17:01 编辑 ]

freefreemen · 发表于 2008-9-26 19:03

原帖由阿懵于 2008-9-26 16:32 发表

 登录/注册后可看大图

请问 freefreemen 斑竹的书是哪本书？能不能赐教与偶！！哈哈哈！！有点厚脸皮哦!!

先谢谢了！！

阿懵斑竹说的是什么书呀？好像没有说到有关什么书的问题？:o

freefreemen · 发表于 2008-9-26 19:33

原帖由 woodee 于 2008-9-26 16:58 发表

 登录/注册后可看大图

5037
对应的刀尖倒圆半径：Rc=0（黄线）；Rc=0.3Mn（绿线）；Rc=0.47191Mn（白线）。

一直以为上面的图有问题的，为什么不是向内偏移的等距曲线呀？
另外４１＃４２＃楼的图是根据woodee版主的公式得出的，好像还有点问题吧:o

[ 本帖最后由 freefreemen 于 2008-9-26 19:38 编辑 ]

freefreemen · 发表于 2008-9-26 19:59

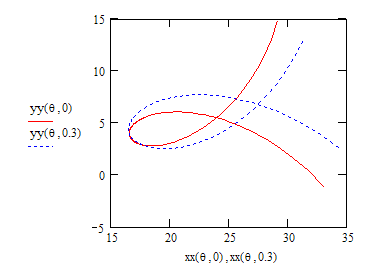

对应的刀尖倒圆半径：Rc=0；Rc=0.3Mn；Rc=0.47191Mn。
公式所得的曲线:)

我把MathCAD文档也发上来

woodee · 发表于 2008-9-26 21:56

原帖由 freefreemen 于 2008-9-26 19:59 发表

 登录/注册后可看大图

对应的刀尖倒圆半径：Rc=0；Rc=0.3Mn；Rc=0.47191Mn。
公式所得的曲线:)
5039
我把MathCAD文档也发上来

你上面图示的曲线是对的。写程序，是把曲线放置在切齿根的位置，而不是演示。
再有，我在编写时可以平铺着、不怕计算重复着写，但整理时，就可能漏掉或简化得不正确。
还有，你输入的角度单位是否合乎你软件的要求？

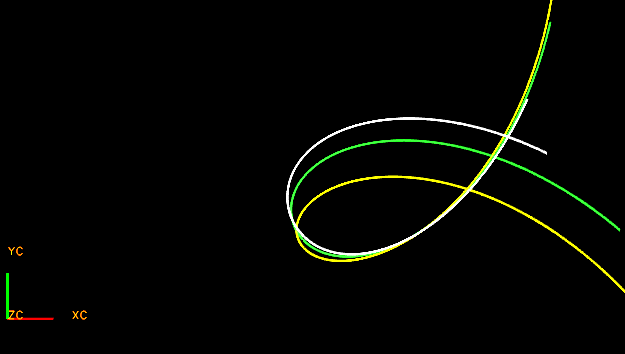

再发一张图如下：

阿懵 · 发表于 2008-9-27 08:22

谢谢两位版主freefreemen和woodee，你们的讨论让我受益匪浅。
