齿条类刀具加工的标准直齿轮的齿根过渡曲线

woodee · 发表于 2008-8-6 20:31

您需要登录才可以下载或查看，没有账号？注册

x

编写参数曲线做的。
无变位，齿根高1.25Mn。
刀具刀尖没有倒园，齿顶高1.25Mn。
图示如下：

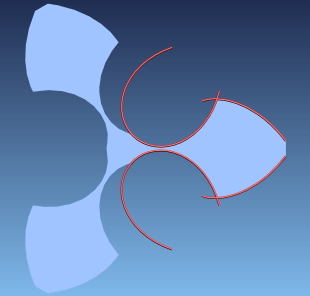

3齿

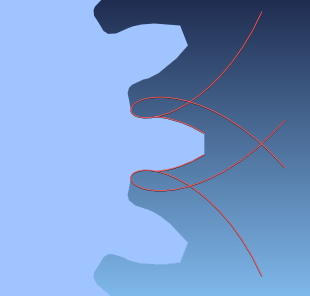

5齿

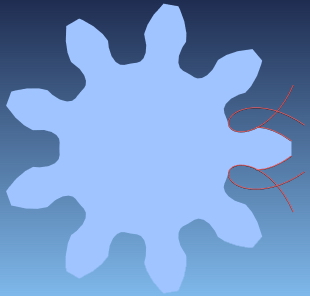

9齿

17齿

42齿

100齿

[ 本帖最后由 woodee 于 2008-8-6 20:36 编辑 ]

mrmrw · 发表于 2008-8-7 11:45

请问楼主是怎么做的过度曲线？
是怎么定义的。可否共享/

niuershiye · 发表于 2008-8-7 13:13

原帖由 woodee 于 2008-8-6 20:31 发表

 登录/注册后可看大图

编写参数曲线做的。
无变位，齿根高1.25Mn。
刀具刀尖没有倒园，齿顶高1.25Mn。

刀具刀尖几乎都是圆角的，搞个圆角的。

woodee · 发表于 2008-8-7 13:37

就是拿标准滚刀的参数跟齿轮无侧隙啮合，所得到的表达式推导的。
正在补充内容。今天就加了齿顶圆R=0.3Mn。完善到一定程度，会公开的。
看看有无齿顶圆R的过渡曲线比较：

是有明显不同的。

woodee · 发表于 2008-8-7 14:25

原帖由 niuershiye 于 2008-8-7 13:13 发表

 登录/注册后可看大图

刀具刀尖几乎都是圆角的，搞个圆角的。

牛老，正在做。

freefreemen · 发表于 2008-8-8 15:40

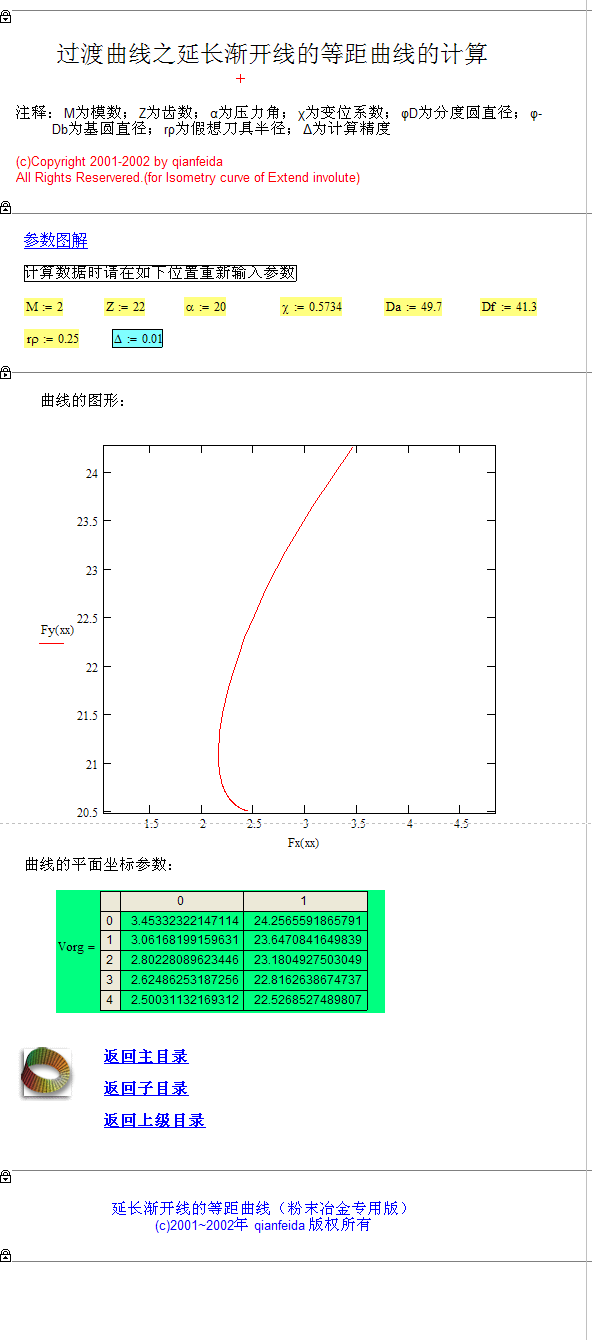

齿条刀具形成的延长渐开线的等距曲线的计算:) :)
(MathCad格式):o

woodee · 发表于 2008-8-8 17:31

freefreemen，请问MCD文件要用什么打开？

freefreemen · 发表于 2008-8-8 18:03

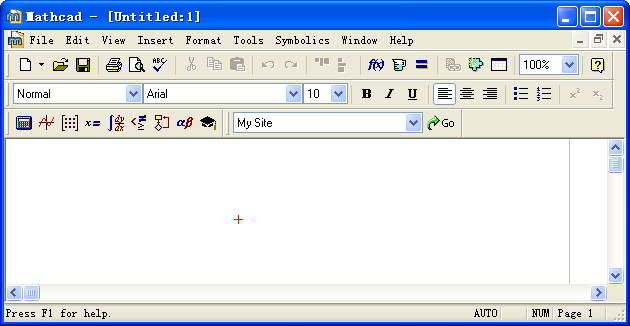

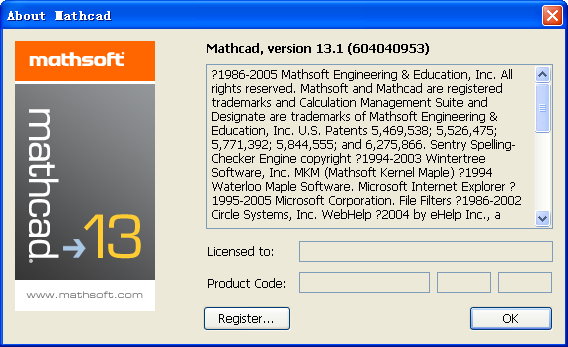

用MathCad打开，用R11~R13均可，用R14中文会变成乱码:)

woodee · 发表于 2008-8-15 12:02

请问freefreemen，斜齿轮的过渡线就不是简单的等距曲线了，您是怎样处理的？

[ 本帖最后由 woodee 于 2008-8-15 12:04 编辑 ]

freefreemen · 发表于 2008-8-20 15:19

原帖由 woodee 于 2008-8-15 12:02 发表

 登录/注册后可看大图

请问freefreemen，斜齿轮的过渡线就不是简单的等距曲线了，您是怎样处理的？

没研究过斜齿轮的过渡曲线。
在实际做齿轮时，我们好像都没考虑这么复杂的过渡曲线。只是用一直线把渐开线起始点跟圆心连接，再以此直线和齿根圆作相切圆弧，然后把截取的一段直线和圆弧做为过渡曲线。好像没有碰到过齿轮干涉的问题。
