大家讨论一下哪种结构的弹性胀套类夹具定位性能最好

longforgot · 发表于 2011-6-25 14:12

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

弹性胀套的类型有好多种，以下列举了几种，大家讨论一下哪种对保证产品质量更合适，分析一下优缺点！

wuweiqi · 发表于 2011-6-25 19:55

好好非常感谢

鑫盛齿轮公司 · 发表于 2011-6-25 20:29

单锥面的较好

海博格 · 发表于 2011-6-29 09:07

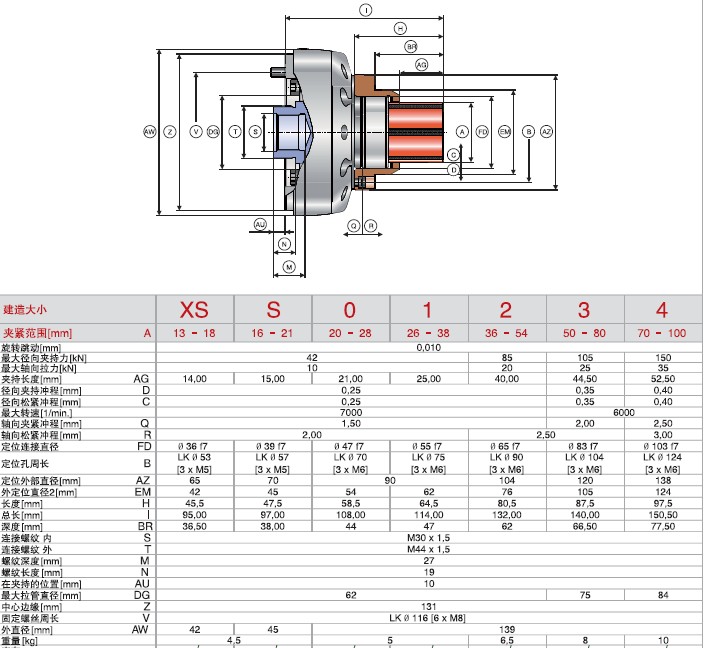

单锥面拉杆移动式涨套，为盲孔涨套和通孔涨套两种。
跳动精度小于0.01mm,夹持直径从13~100mm；夹头具有减震效果，
孔径13~18mm，用一套夹具本体，只需换涨套就可以实现不同零件的加工，换涨套时间：60秒
孔径16~21mm，用一套夹具本体，只需换涨套就可以实现不同零件的加工，换涨套时间：60秒
孔径20~28mm，用一套夹具本体，只需换涨套就可以实现不同零件的加工，换涨套时间：60秒
孔径26~38mm，用一套夹具本体，只需换涨套就可以实现不同零件的加工，换涨套时间：60秒
孔径36~54mm，用一套夹具本体，只需换涨套就可以实现不同零件的加工，换涨套时间：60秒
孔径50~80mm，用一套夹具本体，只需换涨套就可以实现不同零件的加工，换涨套时间：60秒
孔径70~100mm，用一套夹具本体，只需换涨套就可以实现不同零件的加工，换涨套时间：60秒
感兴趣的朋友可以一起交流讨论，QQ：790444780 13621724749

hesheya · 发表于 2011-6-29 10:12

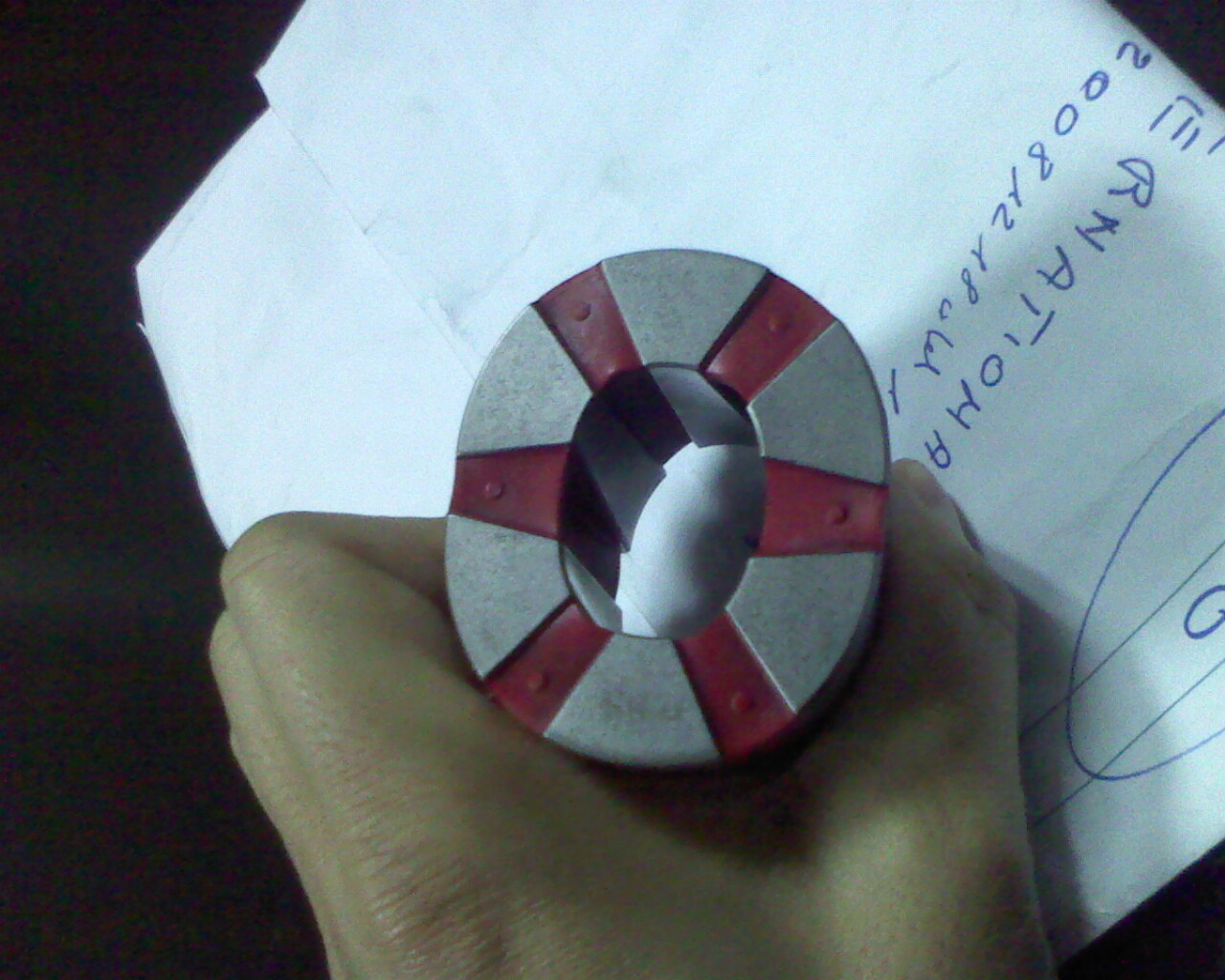

涨套红色部分是什么材料啊

海博格 · 发表于 2011-6-29 10:17

红色部分为：硫化橡胶有弹性起到减震作用。

xuefengtang · 发表于 2011-6-29 11:52

涨套移动式和单锥面式不是一样的吗？相对来说这两个结构精度好一点。

海博格 · 发表于 2011-6-29 12:32

原理一样，相对来单锥面式结构简单，精度易保证。

longforgot · 发表于 2011-6-29 12:43

本帖最后由 longforgot 于 2011-6-29 12:43 编辑

回复 xuefengtang 的帖子

原理肯定是一样的，但定心效果有好有差。有些需要施加外力来确保零件贴平，有的则能自动形成后拉，加工出零件的质量也是有很大差别。我认为胀套移动的虽然结构复杂，但胀胎心轴更加容易做成通用，而且没有头部的拉杆，能确保足够的定位长度，适用范围会更加广一些，不知道这样解释对不？

xuefengtang · 发表于 2011-6-29 14:16

你说反了吧？看看楼上海博格的广告就知道了，单锥面的通用性强一些，涨套外径可以做成系列的，根据被加工件自己再加工涨套外径。
