滚齿工装

dyxchilun · 发表于 2019-4-15 16:19

您需要登录才可以下载或查看，没有账号？注册

x

Y38型滚齿机上加工渐开线花键轴设计一个夹具，定位用双顶尖定位但夹紧机构不知道怎么去设计求大神告知

沧海桑田 · 发表于 2019-4-16 06:54

买个驱动顶尖或者自己做，用卡箍驱动也可以啊。

hlchangjia · 发表于 2019-4-16 08:06

三抓或四爪卡盘也可以的

春哥li · 发表于 2019-4-16 16:59

双顶加涨夹，
上产品图看看

WUXIEATON · 发表于 2019-4-17 16:54

用顶尖端驱就可以了

dyxchilun · 发表于 2019-4-17 17:25

春哥li 发表于 2019-4-16 16:59
双顶加涨夹，
上产品图看看

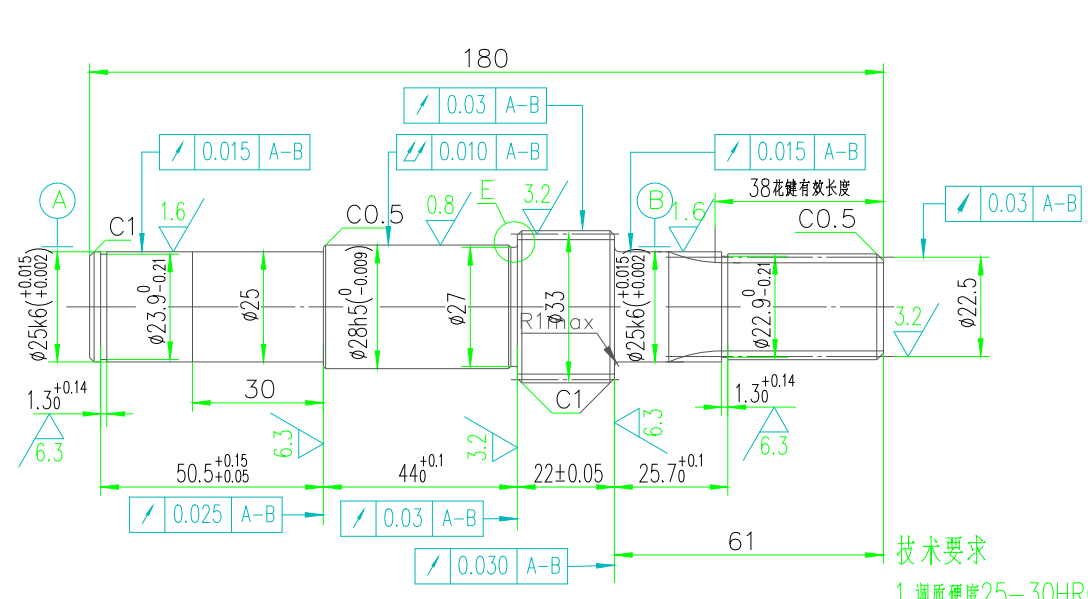

就是这个零件在滚齿机上用上下顶尖


就是不知道在这个基础上怎么加上夹紧机构

dyxchilun · 发表于 2019-4-17 17:26

WUXIEATON 发表于 2019-4-17 16:54
用顶尖端驱就可以了

结构是什么我在网上没有搜到怎么驱动

dyxchilun · 发表于 2019-4-17 19:07

WUXIEATON 发表于 2019-4-17 16:54
用顶尖端驱就可以了

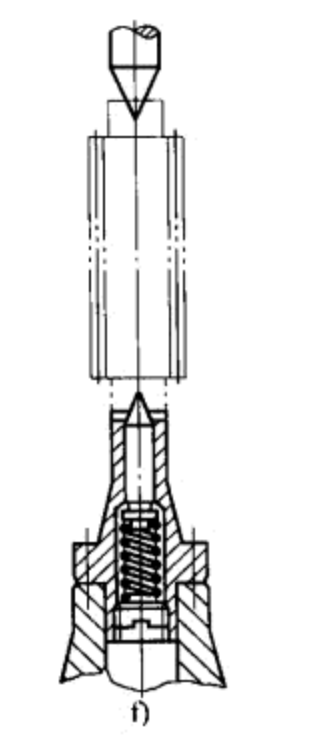

是不是端面驱动顶尖？如果是的话在哪里可以找到装配图感谢

春哥li · 发表于 2019-4-18 08:21

dyxchilun 发表于 2019-4-17 17:25
就是这个零件在滚齿机上用上下顶尖就是不知道在这个基础上怎么加上夹紧机构

这个滚通了就只有端面驱动了，俗称刀口。

WUXIEATON · 发表于 2019-4-18 08:57

这类的驱动顶尖很好做的，我们公司就是这么做的
