内齿轮的画法

ycwang666 · 发表于 2010-9-23 14:00

个人观点：直齿及斜齿的，就不要费心建3D了，没什么用。最大是个示意效果。不能用于做货的。

ycwang666 · 发表于 2010-9-25 17:07

那个要齿圈的PROE图，可以修改参数的。不过只能做示意之用。

xuxinyuan01 · 发表于 2011-2-10 15:52

第二种正确

907081835 · 发表于 2011-3-21 13:52

15楼正解

学习了

xh1155655 · 发表于 2011-8-19 15:46

谢谢楼主分享！

hyfjy · 发表于 2011-8-21 11:55

本帖最后由 hyfjy 于 2011-8-21 11:56 编辑

做了一对同参数的外齿轮和内齿轮，
内齿轮建模的记录文件如下：

圆柱齿轮计算渐开线座标程序
      软件作者：hyfjy
计算日期: 2011-07-21          时间:11:12:04
输入数据如下:
法向模数: 5    (端面模数): 7.07106781186547
齿数: 25
法向压力角: 20    (端面压力角): 27.2363134751707
分度圆螺旋角: 45 右旋斜齿轮
本次计算用于内齿轮
齿轮齿宽度: 150
径向变位系数: 0

计算参数输出
端面分度圆直径: 176.776695296637
端面基圆直径: 157.176842729468
齿轮齿顶圆(大径)直径: 189.277
齿轮齿根圆(小径)直径: 166.777
端面分度圆弧齿厚: 11.1072073453959
端面齿顶圆(大径)弦齿厚: 4.20414949500967
端面基圆弧齿厚对应圆心角(度): 11.711274340628
端面基圆弧齿厚对应圆心角之半(度): 5.85563717031402
基圆螺旋角(度): 41.6411432679098
齿顶圆(大径)螺旋角(度): 46.9558237033811
测量尺寸:
公法线跨齿数: 8
公法线公称值: 115.329190857948

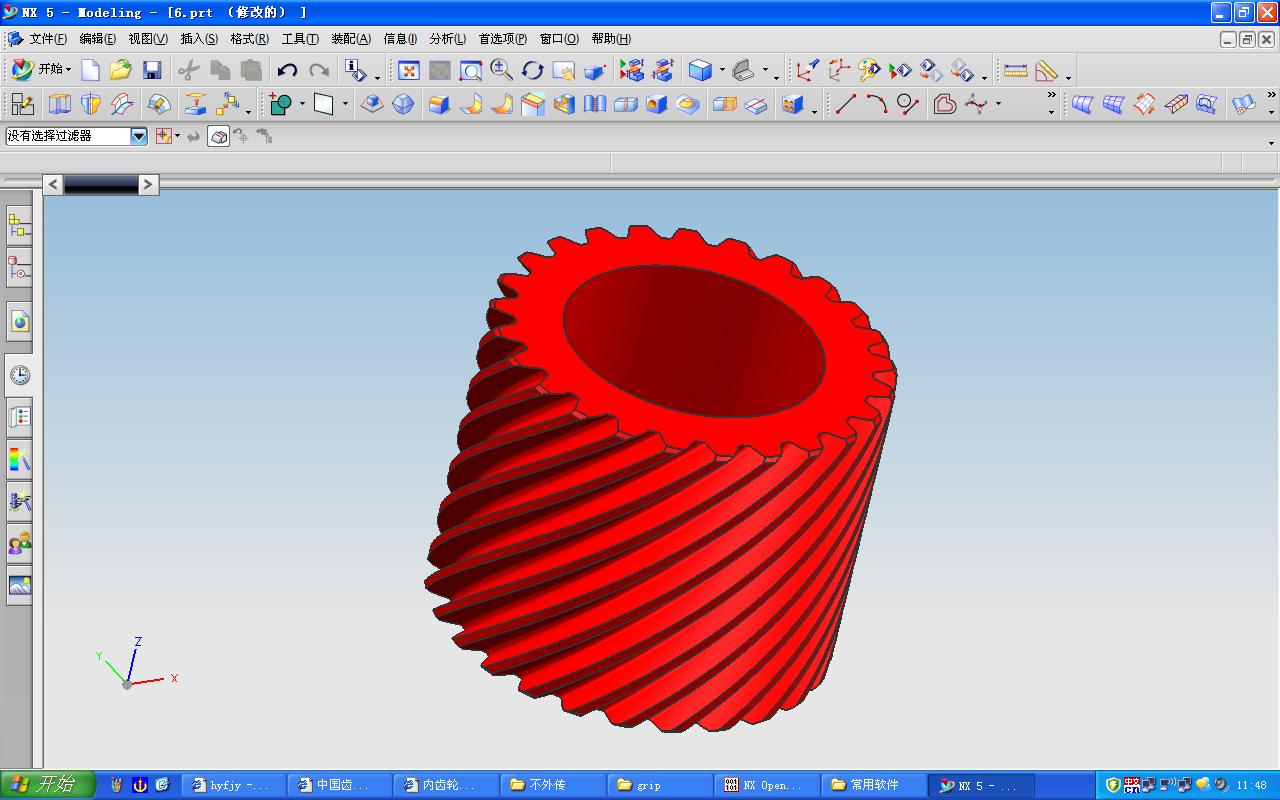

外齿轮模型如下：

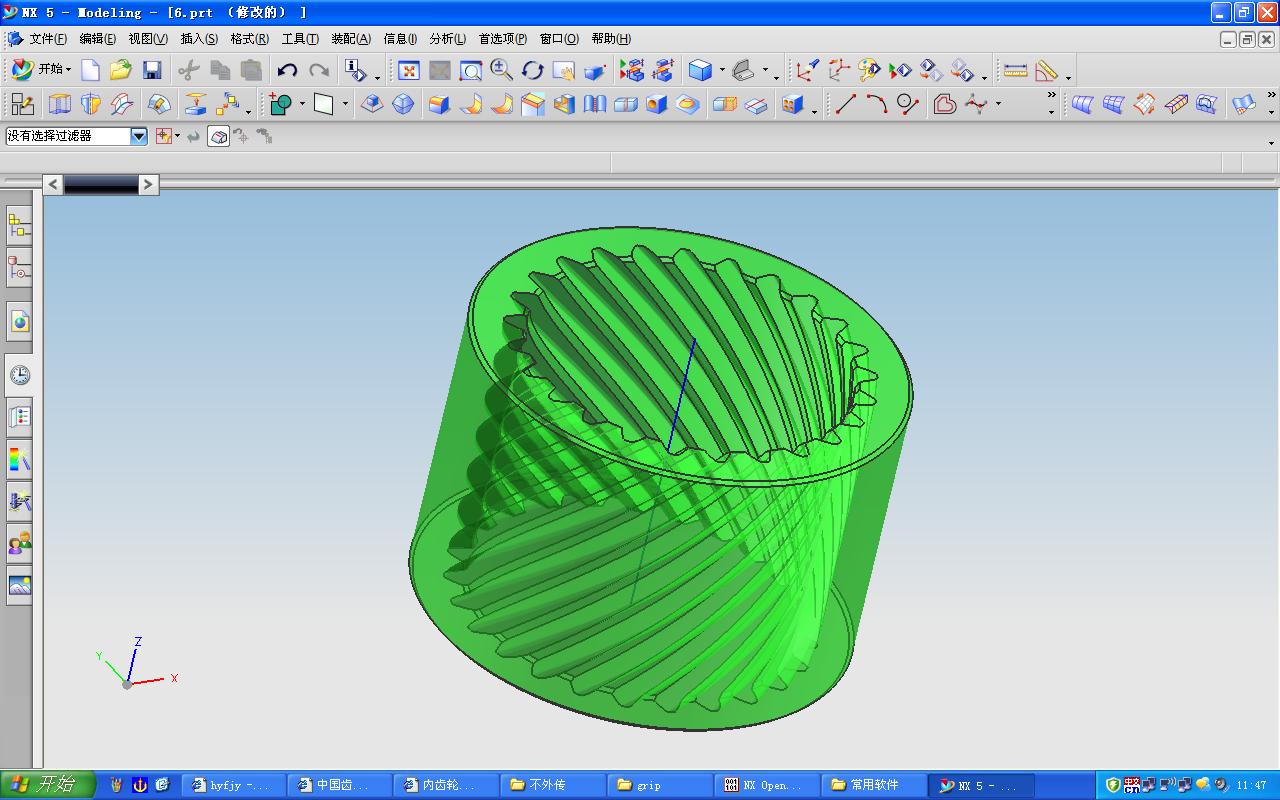

内齿轮模型如下：

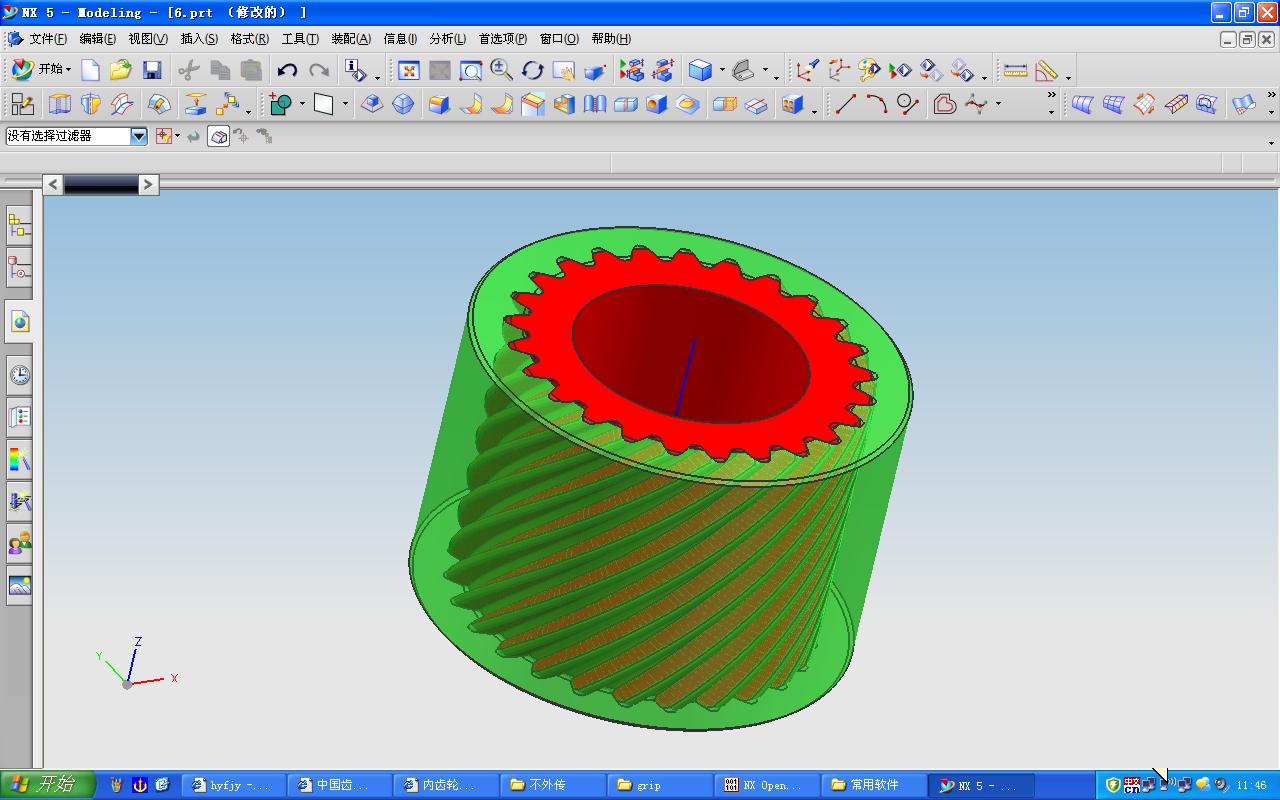

内外齿重叠在一起的图如下：

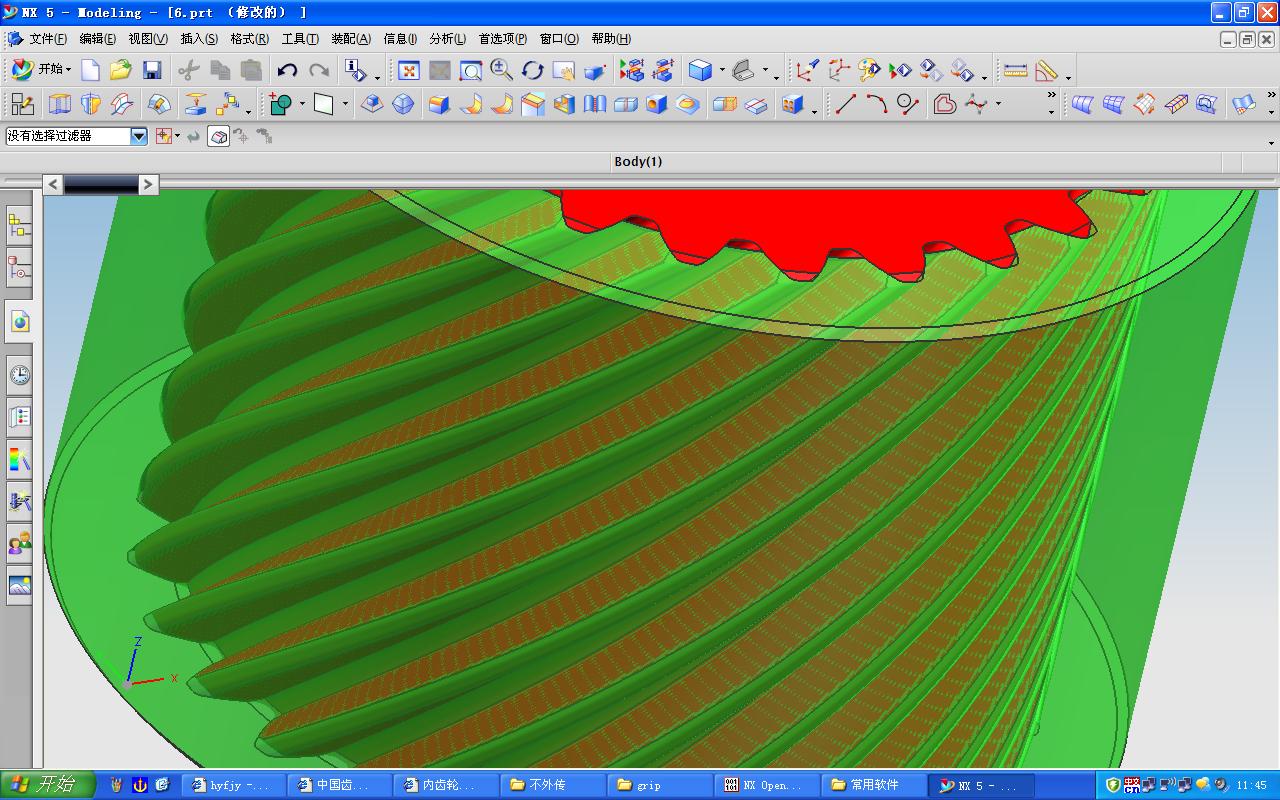

放大后看到的齿面贴合情况如下：

做这二个齿轮的grip文件压缩如下：

Z0.rar (90.35 KB, 下载次数: 28)

Z1.rar (90.3 KB, 下载次数: 24)

西风烈 · 发表于 2011-8-21 16:46

第二种正确，第一种完全是凭空想象，毫无根据，当然，也不排除是某种特殊的用途，我是没见过。

河南新伟机械 · 发表于 2011-8-31 15:11

第二种正确

河南新伟机械 · 发表于 2011-8-31 15:11

第二种正确

IMINJIE1314 · 发表于 2011-8-31 15:35

把内齿轮假想成外齿轮，就知道是那种正确了啊，当然是第二种是对的啊
