内齿轮的画法

zoupingniu · 发表于 2009-12-29 11:31

第一种没有齿顶修缘，这两种齿轮外廓在现实中都在使用。

wangjunjtslhc · 发表于 2009-12-29 11:46

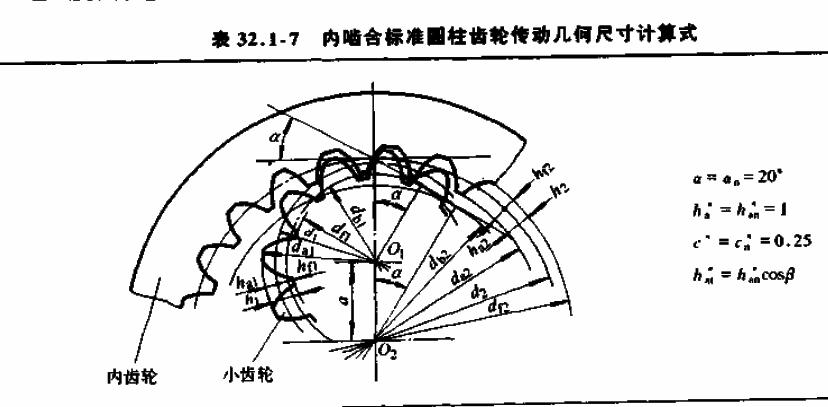

回复 1# ljb0601

wds73zyn · 发表于 2009-12-29 21:25

第二种对的哦

liuyue1620 · 发表于 2010-3-15 22:14

我可以负责任的告诉你，对于一般NW啮合的行星排，齿圈是第二种画法

poxiangzi · 发表于 2010-3-16 08:17

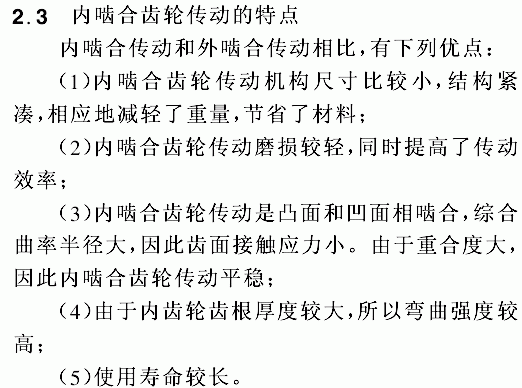

第一种齿形错误，第二种齿形正确，刚好找到一篇文章，可供参考，注意第三条。

liulei1018 · 发表于 2010-3-16 17:53

资料不错，学习了！谢谢分享！:)

lijieba · 发表于 2010-3-16 18:50

什么都不要想，先把渐开线画出来，然后看是内齿还是外齿决定将那一部分作实体就行了。
along2004386 发表于 2009-3-31 09:24

登录/注册后可看大图

支持:loveliness:

simutech · 发表于 2010-3-17 10:57

第二种是对的

ggq1015 · 发表于 2010-9-8 12:33

谢谢您的资料

ap0508215 · 发表于 2010-9-13 10:11

回复 ljb0601 的帖子

尊敬的楼主，我在网上找了好就内齿轮的画法，可就没有找到，而找到的所谓的齿轮画法大全里面也没有内齿轮的画法，不知道楼主能不能把你的资料分享给小弟一下，我的邮箱地址是：ap0508215@163.com，不胜感激
