关于一个交错螺旋齿轮的设计问题。

筱偸丶

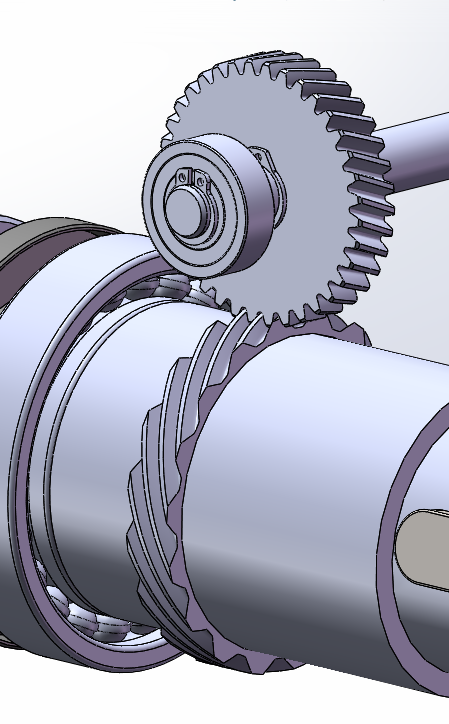

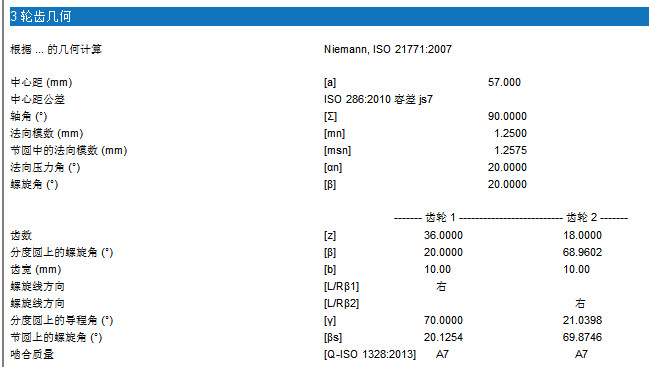

测绘了一对90度交错轴的螺旋齿轮，箱体中心距57，Z1=18，Z2=36，传动比0.5，模数1.25，用印泥滚齿的方法测得36齿的螺旋角估计是20度，那另一个就是70度了，使用geartrax单个建模，数据和我测量的齿轮接近（我查了一些信息并没有找到可以直接成对建模的功能）。并用kisssoft算了一下，一个齿轮螺旋角选20度，另一个螺旋角为 68.96度，和我之前学习的有点差异，之前认为是β1+β2=90°；但是这个想加并不是90，又用AI去校核了，AI说是节圆上的螺旋角βs，想加为90度是对的，βs1=20.1254°，βs2=69.874°；因为中心距的问题导致Z1的螺旋角变成68.96°。我现在有两个疑问，如果要生产这对齿轮，我Z2螺旋角写20°，Z1的螺旋角写68.96°是不是就可以了。还有一个问题，变位系数应该怎么去分配比较合理，总变位系数是1.4075。学艺不精还请各位前辈赐教。（我还试了郑机所的软件，并没有找到合适的模块去计算）。还搜罗了一个excel的计算软件，但是没有弄明白怎么使用，还请一并赐教。

筱偸丶

还有一个问题是，我还查阅到交错轴齿轮是需要偏心的吗？我都按对中来设计是否是正确的。

hxhzzg1

还是弄总变位系数为零的参数把， 这种是角变位

筱偸丶

hxhzzg1 发表于 2025-6-24 08:22
还是弄总变位系数为零的参数把， 这种是角变位

感谢，我再调整计算一下。

筱偸丶

hxhzzg1 发表于 2025-6-24 08:22
还是弄总变位系数为零的参数把， 这种是角变位

我目前应该是只能调整中心距，中心距要改成56.836才能是0变位，在实际加工中，应该改成56.8，还是需要带变位的吧。

TjuJIanGe

在没有kissoft之前，是有这种要求，主要是为了计算方便。现在有了计算机辅助就可以放开设计，但是你可以看下，实际存在角变位，中心距是和无变位不一样的，而且你可以确认下就会发现，啮合处的节圆依然满足螺旋角想加90°这个啮合原理的。

uu_sea

可以看看这个帖子
https://www.gearbbs.com/forum.ph ... d=262146&extra=

筱偸丶

uu_sea 发表于 2025-6-24 10:29
可以看看这个帖子
https://www.gearbbs.com/forum.php?mod=viewthread&tid=262146&extra=

好的感谢，我去学习一下。

DD99

β1=70.1138deg，β2=19.8862deg, a=57，不用变位岂不是更方便。

筱偸丶

DD99 发表于 2025-6-24 16:07
β1=70.1138deg，β2=19.8862deg, a=57，不用变位岂不是更方便。

因为我们车间还是老式的滚齿机，度数我想选整数的，好加工；研究了一下这个交错角，发现好像除了45度外，其余的角度都不是整数。还要好好学一下，感谢各位赐教。
