关于一个交错螺旋齿轮的设计问题。

hxhzzg1

筱偸丶 发表于 2025-6-24 08:33
我目前应该是只能调整中心距，中心距要改成56.836才能是0变位，在实际加工中，应该改成56.8，还是需要带 ...

相中心距相差0.036，角变位就可以忽略不计了，就正常设计

woodee



把Z18放前面，分圆螺旋角70°，这样总变位系数就只有0.1434，而不是原设计的1.4075。


筱偸丶

woodee 发表于 2025-6-26 03:54
把Z18放前面，分圆螺旋角70°，这样总变位系数就只有0.1434，而不是原设计的1.4075。

非常感谢您的指点！有时候我的思维容易局限，没能想到其他可能性。多亏前辈的教导让我豁然开朗，真的受益匪浅。

michaelyang

实际存在角变位，中心距是和无变位不一样的，而且你可以确认下就会发现，啮合处的节圆依然满足螺旋角想加90°这个啮合原理的。

yongxiangle1969

michaelyang 发表于 2025-6-26 10:00
实际存在角变位，中心距是和无变位不一样的，而且你可以确认下就会发现，啮合处的节圆依然满足螺旋角想加90 ...

轴交角指的就是节圆处的螺旋角之和或差，而非分圆处的。

cwhcn1

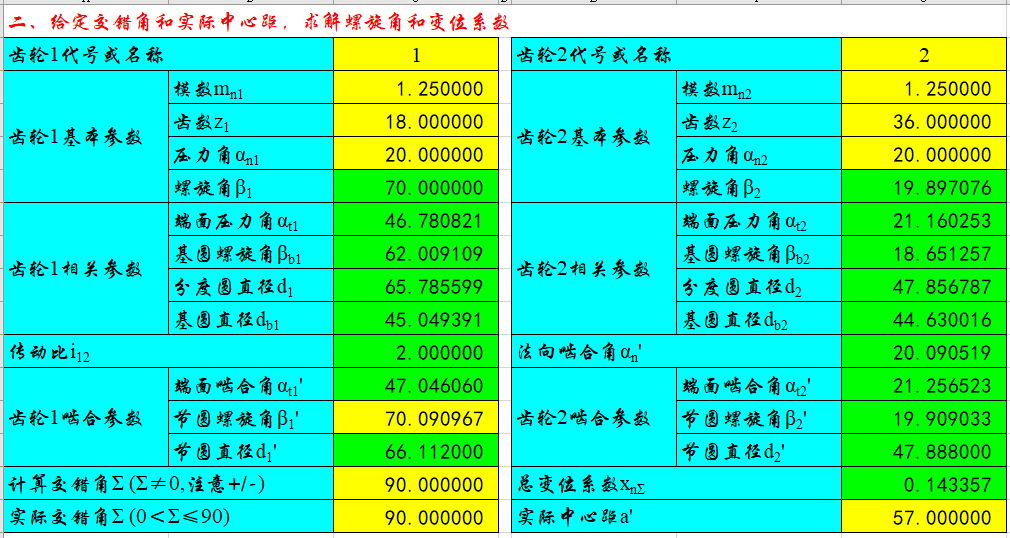

已知交错角和中心距，求解螺旋角和变位系数；如截图：
可以自由设计齿轮1的节圆螺旋角，然后求解总变位系数及其他参数；
也可以设定变位系数的目标值为0，然后单变量求解节圆螺旋角和其他参数。

cwhcn1

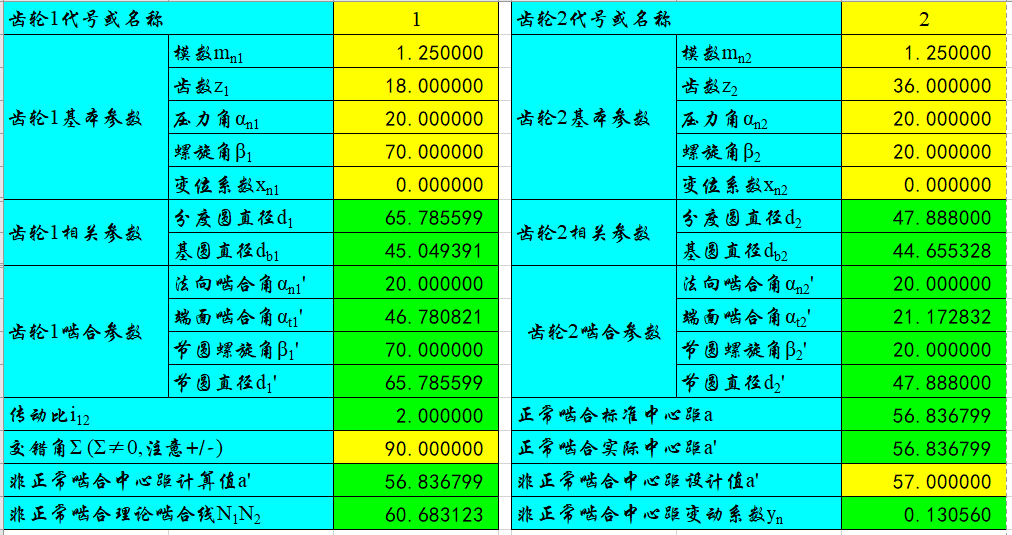

如果将齿轮2的螺旋角指定为20°，那么，如截图：

cwhcn1

如果将齿轮1的螺旋角指定为70°，那么，如截图：

cwhcn1

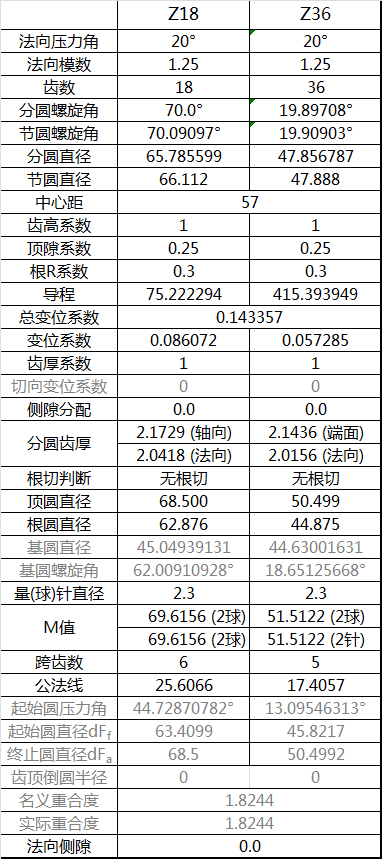

如果将齿轮1的螺旋角指定为70°，将齿轮2的螺旋角指定为20°，也是可以的，变位系数可以适当调整，保持交错角90°和中心距57不变；如截图：
