迅龙团队XLs5.7pro,,遥遥领先的滚刀及金刚滚轮计算程序

刀疤五

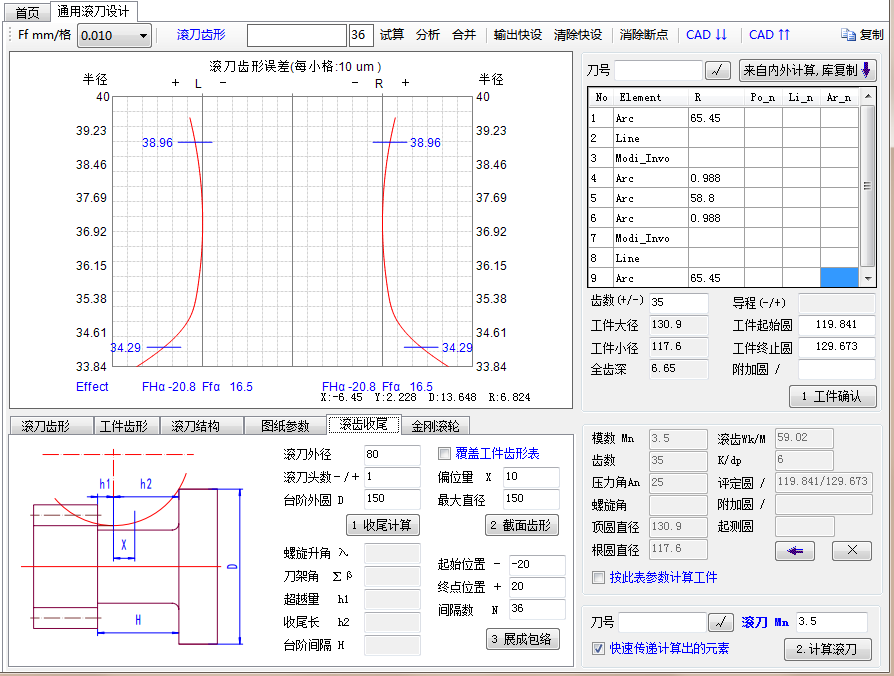

本程序特点及功能：
工件齿廓任意,也可以是带修形渐开线,计算滚刀的法向齿形和相对应的金刚滚轮.

woodee



走到这一步相当不容易了，定然花费大量脑力体力！
期望再进一步，把如下图的小模数齿轮全形滚切滚刀也囊括进来，就看齐了日德设计水平，趋于完美。

前几年接触了小笠原滚刀订购，他们的设计与滚切实际结果，贴合非常好。


cwhcn1

祝贺刀哥

刀疤五

精确的滚齿收尾

mrmrw

遥遥领先！！！！

qdafeng

遥遥领先！！！！

chuandong-chuan

中国齿轮看迅龙

刀疤五

滚刀计算须明确的是：滚刀转起来相当于蜗杆，滚刀的刃口应位于基本蜗杆的齿面上。
由工件计算对应的蜗杆很麻烦，且滚刀的齿形图纸不便表达。因此都采用由工件计算一个斜齿条，滚刀图纸上的滚刀法向齿形就是斜齿条的法向齿形。
斜齿条在工件端面上的齿形与齿条的法向齿形转换，Y轴方向上的值不变，X轴方向上的值加上工件蜗旋角的余弦就行。这样下来，问题就简单了，滚刀计算在工件端平面上完成即可。不须空间计算。
还有重要的一点是，滚刀铲磨设备，要求导入的齿形也是齿条的齿形。

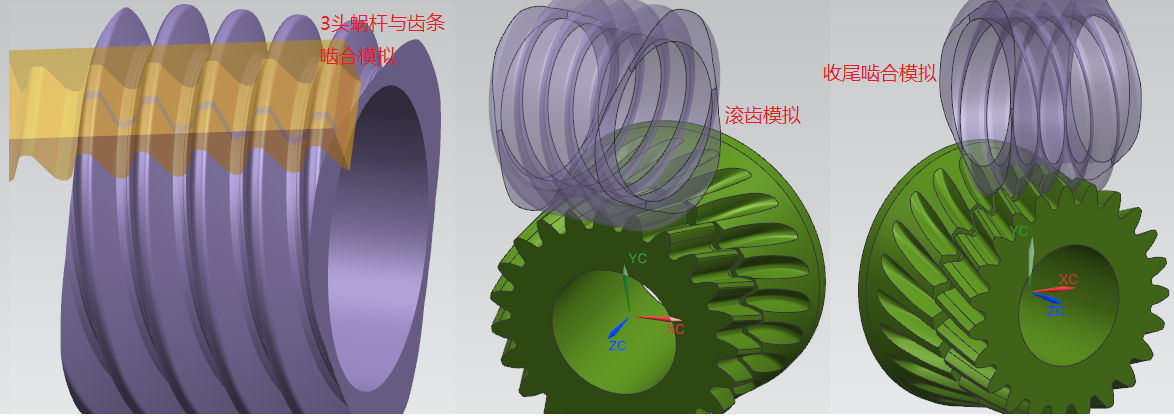

迅龙采用的也是计算齿条齿形，是工件全齿郭计算，但是程序内部有把齿条齿形转成蜗杆轴截面齿形的功能。工件与蜗杆间，加上公共齿条，对螺旋面的工件，符合啮合原理。也就是说,由工件直接计算蜗杆的轴截面齿形,与工件计算齿条,再齿条计算蜗杆,结果是完全一样的.

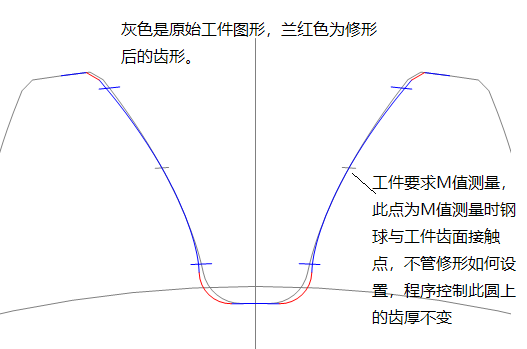

对于修形的渐开线，借助“修形内外齿廓”模块，得到工件齿形，再导入到”通用滚刀“模块计算。

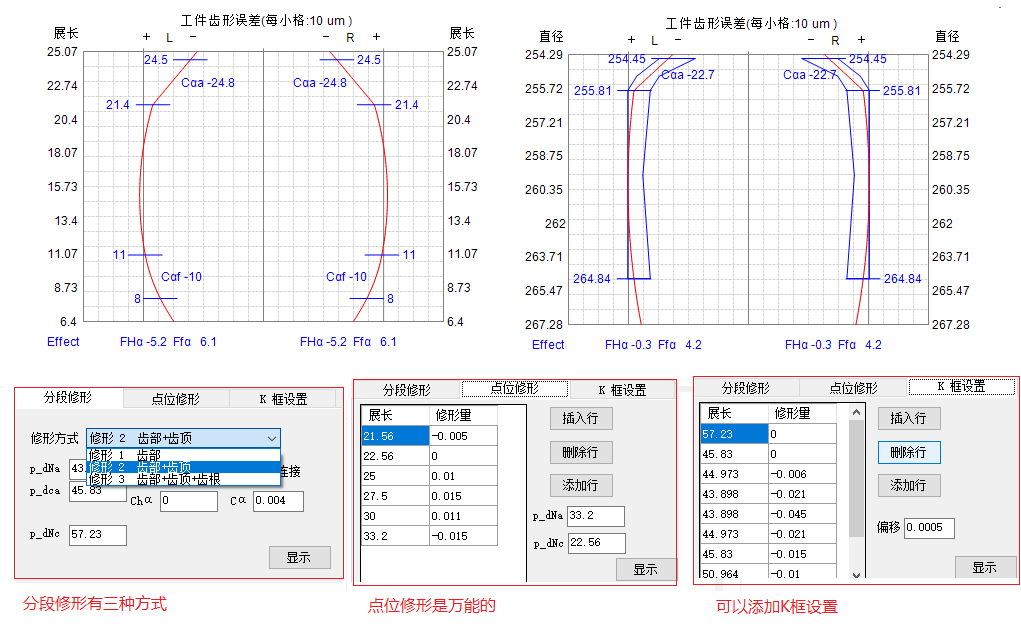

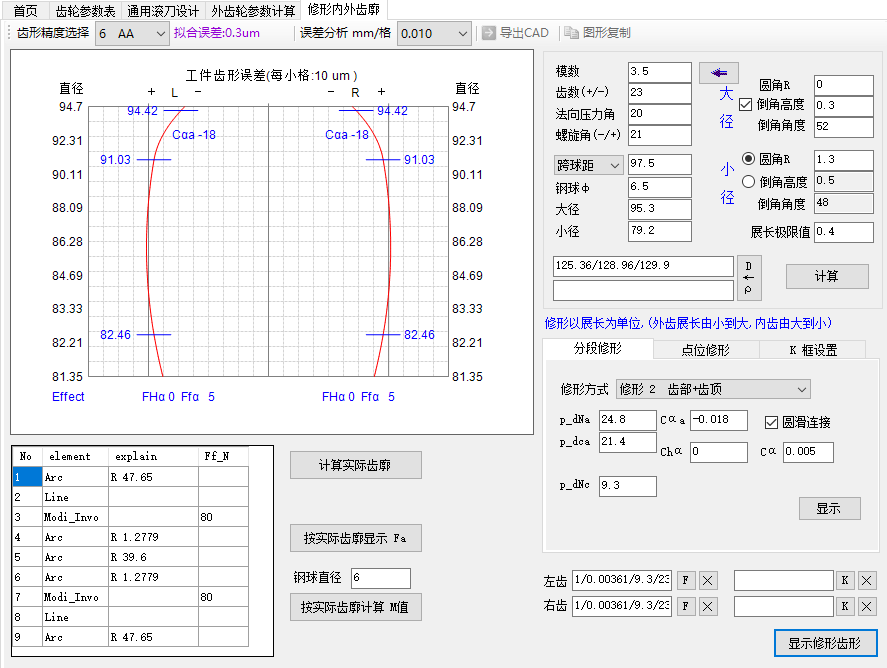

“修形内外齿廓”是一重要模块,计算带修形的滚刀,插齿刀,盘铣刀,车齿刀均要使用它,此模块生成的工件齿郭,可以保存在数据库中.

刀疤五

程序的计算的准确性,可以用油鸡校验,中心距下压0.008-0.015,观察接触压痕,附件为视频格式

番茄唐龙

刀哥的软件无所不能，遥遥领先
