kissys对于带有惰轮的星型行星轮系如何建立？

qeicher

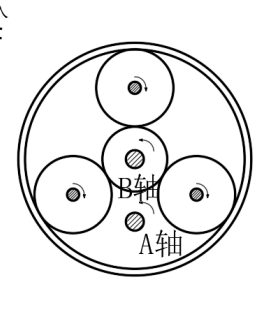

一个行星轮系，有三个行星轮，三个行星轮为定轴，其中一个行星轮作为输入轴，太阳轮作为输出轴，其余两个行星轮作为惰轮，想问一下，这个功率流怎么流动，在kissys中如何建模

gdd

如果行星架固定，行星齿输入。齿圈和太阳齿分别输出，也及时说主动轮是行星齿，太阳齿和齿圈分别与行星齿外啮合和内啮合，就是两个独立的输出而已，就是定轴轮系。

qeicher

gdd 发表于 2023-3-17 09:09
如果行星架固定，行星齿输入。齿圈和太阳齿分别输出，也及时说主动轮是行星齿，太阳齿和齿圈分别与行星齿外 ...

那就相当于输入的该行星轮与太阳轮直接啮合，功率直接流动，其他齿轮没用吗？

mwp2022

你那两个惰轮起啥用？

qeicher

mwp2022 发表于 2023-3-17 10:45
你那两个惰轮起啥用？

使太阳轮受力均衡？

woodee

楼主意思应该是想说：三个行星轮，其中一个输出扭矩工作用，其它两个空挂在其位置上，平衡受力。


注意： 那两只不叫惰轮，惰轮专指仅改变旋转方向，不会影响轮系传动比的齿轮。

这个设计没啥特别，只是受力及其校核，得瞄准行星轮就是了。
