设计精确的双圆弧圆柱斜齿轮传动副

hyfjy · 发表于 2023-1-7 15:42

clbxwxy 发表于 2022-11-7 20:15
前辈您好，请教一下，最后一个动图演示，双圆弧圆柱斜齿轮传动副的自动精确建模过程，您用的什么软件做的齿 ...

用UG软件的二次开发功能

zengxiaodong · 发表于 2023-2-11 19:13

费老，能否基于圆弧齿轮的精确3D模型，搞个圆弧齿轮传动齿面啮合接触迹点动画？

hyfjy · 发表于 2023-2-11 20:43

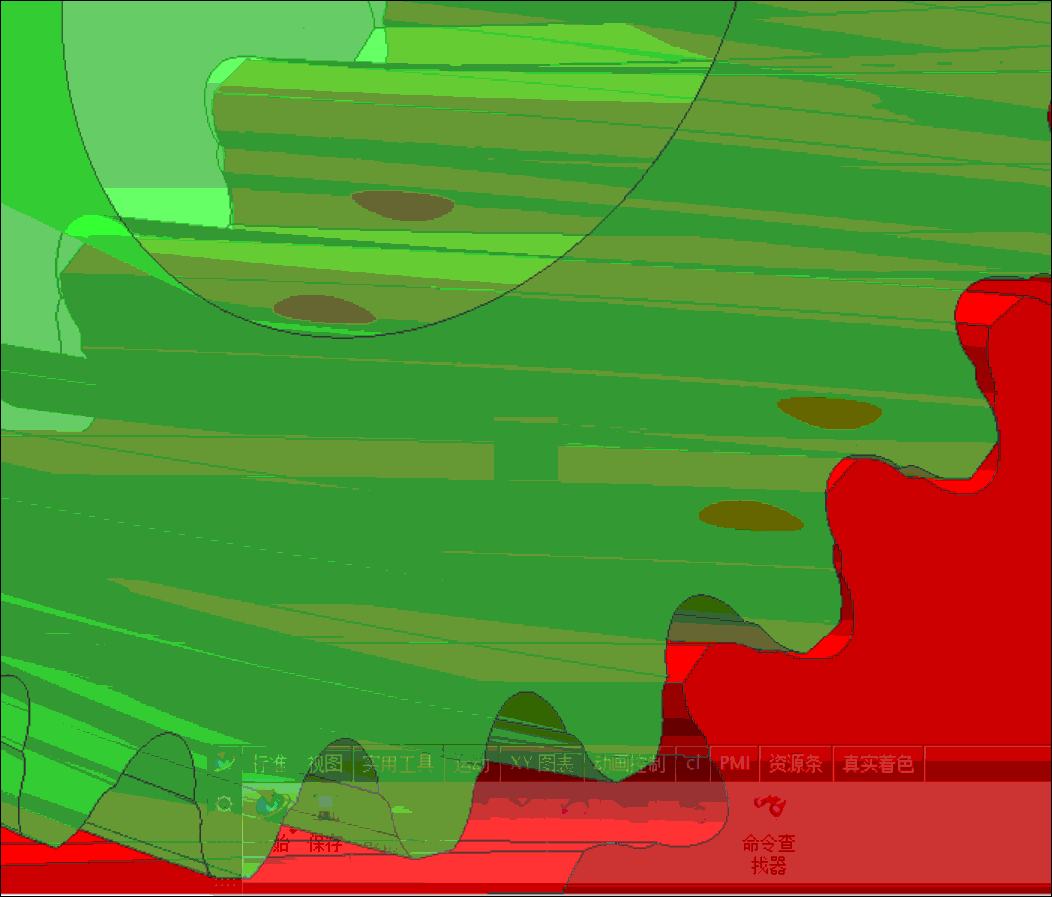

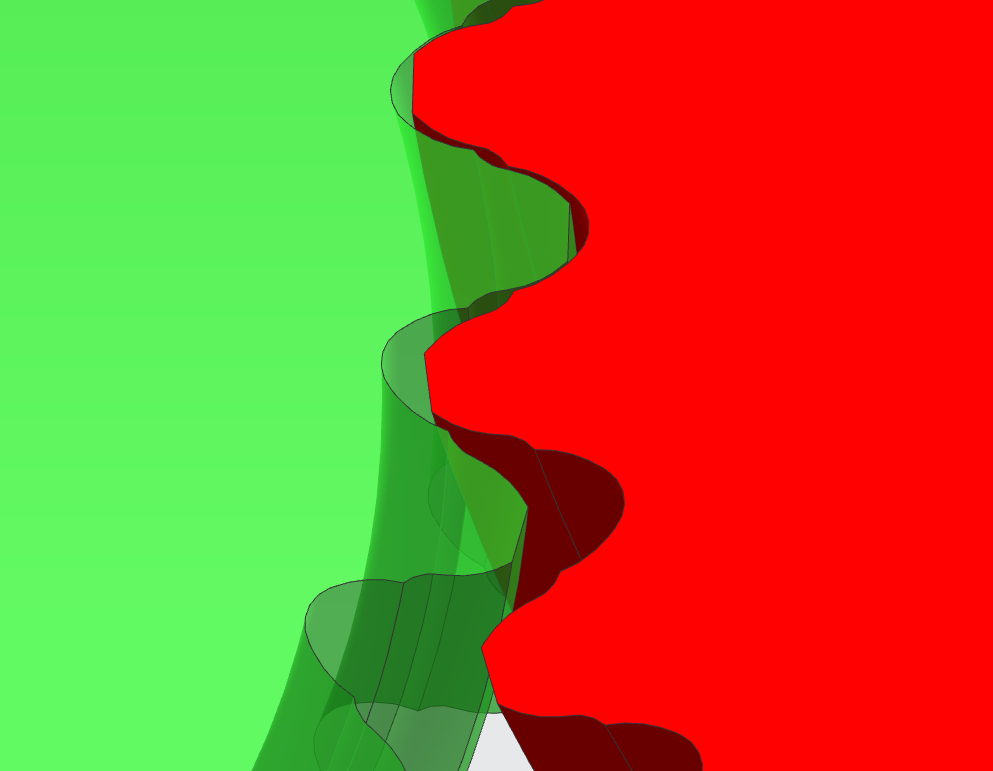

双圆弧齿廓圆柱斜齿轮啮合的过程：


在UG7.0中做的模型及运动仿真文件的压缩版本

UG02.zip (7.58 MB, 下载次数: 0)

zengxiaodong · 发表于 2023-2-13 10:19

啮合点处轴向滚动速度非常快，远大于圆周速度。当螺旋角越小（从而齿宽越宽，确保轴向重合度大于1）时，滚动速度必然越大！
http://www.gearbbs.net/forum.php ... ;extra=&page=13

zengxiaodong · 发表于 2023-2-14 14:03

hyfjy 发表于 2022-11-7 19:12
把双圆弧齿廓的平行轴圆柱斜齿轮传动与几乎同参数的渐开线圆柱斜齿轮传动作了有限元分析，在同样的设置条件 ...

费老，你的2篇有限元计算报告下载下来学习过了。

但是，我没有找到精确的齿面接触应力对比内容，因为几张图都是含有齿根弯曲应力的云图，无法精确判定齿面接触应力的具体数值。之所以有这样的疑问，是缘于根据理论分析，圆弧齿轮点接触的接触应力，不可能小于渐开线齿轮的线接触模式下的齿面接触应力。

zengxiaodong · 发表于 2023-2-14 16:07

还有一个问题，就是凹凸齿面的圆弧半径，不能相等而要有适当的差值，否则实际运转时会出现干涉

这个问题的深入讨论参见
http://www.gearbbs.net/forum.php ... p;extra=&page=4

chuandong-chuan · 发表于 2023-2-15 08:31

路过学习，点赞支持

chuandong-chuan · 发表于 2023-2-15 09:12

似呼双圆弧台阶齿轮会产生更多问题，包括但不限于加工、精度、检测、噪音、、、、

zengxiaodong · 发表于 2023-2-15 14:01

双圆弧齿轮传动，目前最好的结果也是承载能力与渐开线硬齿面磨齿齿轮相当，当初说好的承载能力是渐开线齿轮的3~6倍成了浮云。

只好又从双圆弧向4圆弧齿轮发展，真的不撞南墙不回头啊？！

zengxiaodong · 发表于 2023-2-16 16:34

chuandong-chuan 发表于 2023-2-15 09:12
似呼双圆弧台阶齿轮会产生更多问题，包括但不限于加工、精度、检测、噪音、、、、

加工、精度、热处理、检测、噪声、振动......都是圆弧齿轮的硬伤，我更是认为当初人们对圆弧齿轮感兴趣最最重要的方面————接触强度，圆弧齿轮也是不及渐开线齿轮的。

总之，圆弧齿轮乏善可陈，甚至几乎一无是处！

http://www.gearbbs.net/forum.php?mod=viewthread&tid=398493
