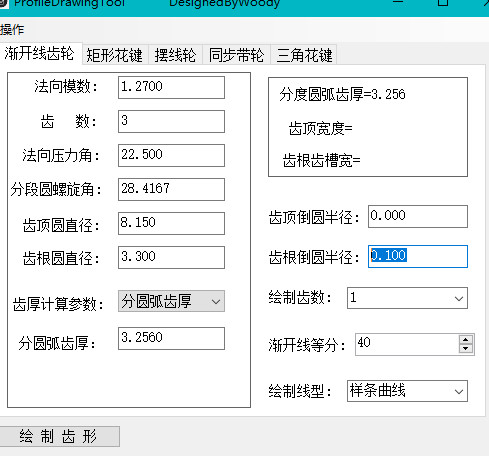

绘制各种齿轮端面齿形的实用绘图工具

woodykissme · 发表于 2021-11-29 21:05

刀疤五发表于 2021-11-29 12:21

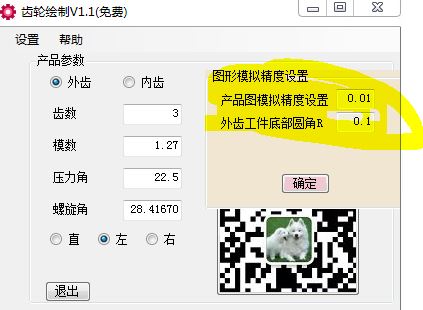

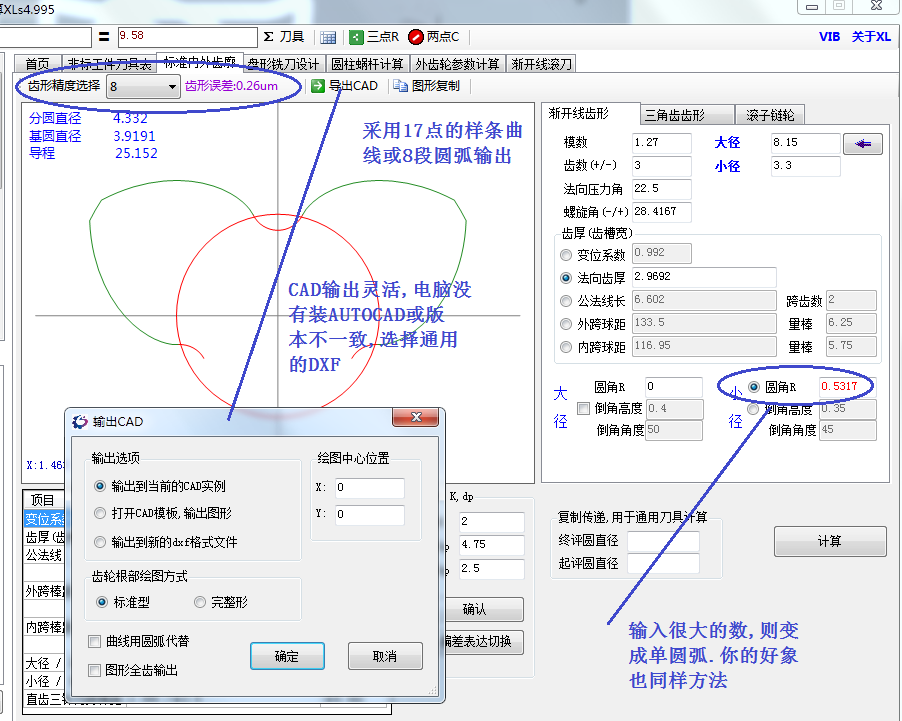

XL(迅龙)与KS差不多,多画了基圆直径.

洪大师，您这个确认厉害，

后续努力改进

也请您再多多指点，谢谢！

woodykissme · 发表于 2021-11-29 22:21

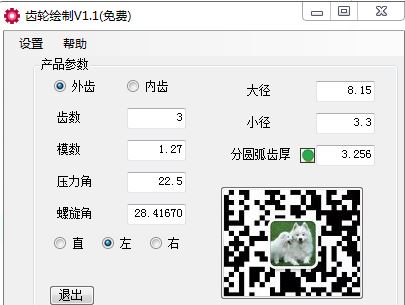

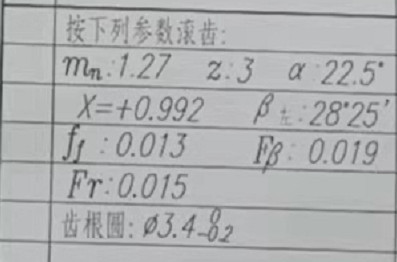

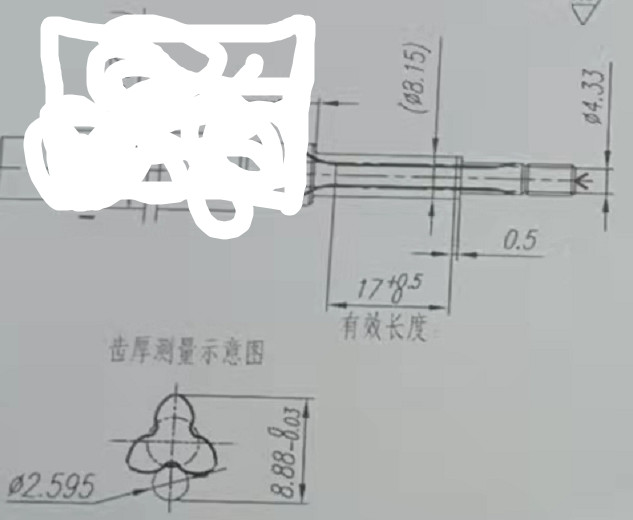

这个少齿数没有给分圆齿厚，只给了一个棒值，怎么画？
洪大师帮忙看看，谢谢！

刀疤五 · 发表于 2021-11-29 22:52

一般性出图,也不去展成了,,按单棒测量值中差,换成齿厚,即可!

woodykissme · 发表于 2021-11-29 23:32

根据齿厚凑出来了

woodykissme · 发表于 2022-2-5 13:08

woodykissme 发表于 2021-11-29 20:59
上面是图片

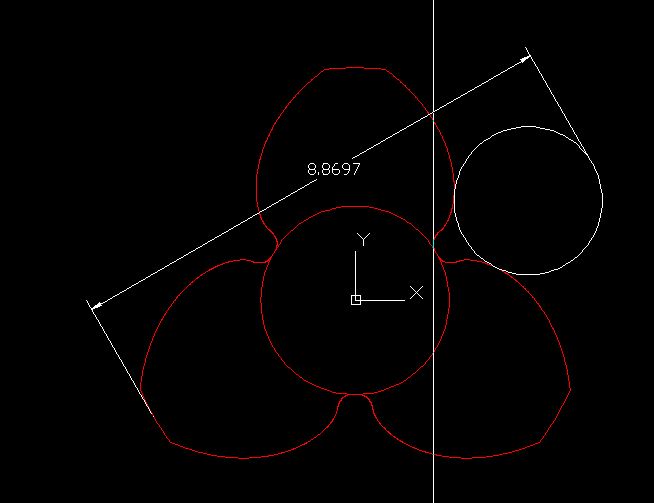

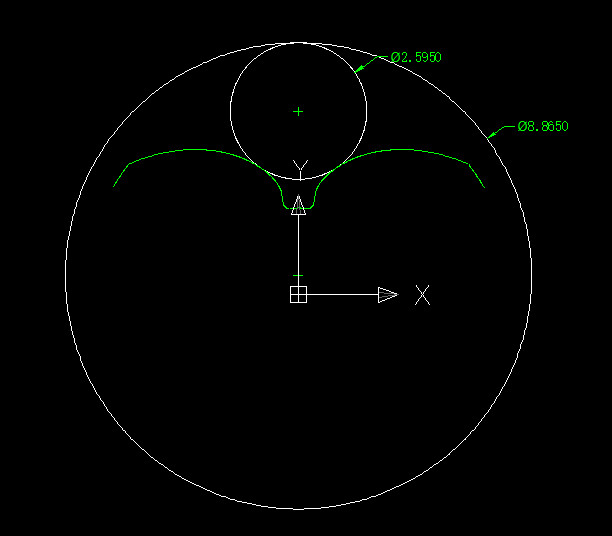

下面是CAD图，请指教！

前面的工具旨在绘制理论型线，渐开线齿轮的齿根圆弧可以为圆弧，对于成型加工来说，并没有错误。
大家总是用范成加工来讨论罢了

hwj2012 · 发表于 2022-2-6 08:31

渐开线齿轮的齿根圆弧可以为R0.127刀具展成

Jason2021 · 发表于 2022-2-7 20:38

我就看看，了解了解
