绘制各种齿轮端面齿形的实用绘图工具

飞翔新莞人家 · 发表于 2021-11-26 08:36

mrmrw 发表于 2021-11-25 09:14
从图片看，绘制的渐开线齿轮的齿形是错的！
还是不够专业，需要再优化！齿形可以对比ks软件。
摆线齿形， ...

马工，你好！请问KS软件怎么设计出摆线？能否提供一个设计样版让晚辈学习？
谢谢！

yzgys · 发表于 2021-11-26 09:50

飞翔新莞人家发表于 2021-11-26 08:36
马工，你好！请问KS软件怎么设计出摆线？能否提供一个设计样版让晚辈学习？
谢谢！

同求

Mu子 · 发表于 2021-11-26 12:25

能分享一下吗给你反馈使用情况这样发上来不是叫人眼馋吗

刀疤五 · 发表于 2021-11-27 16:33

坐等导出的渐开线齿轮分享一个实例出来,

woodykissme · 发表于 2021-11-27 20:31

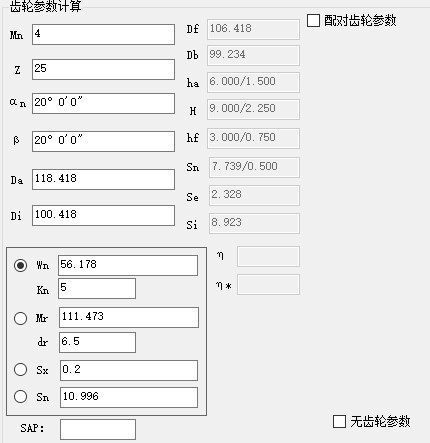

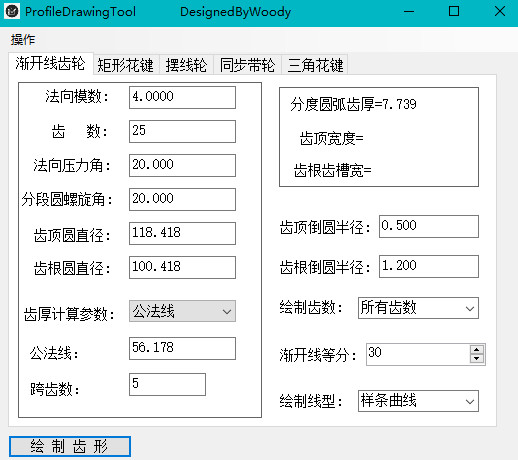

M4AP20B20.zip (78.09 KB, 下载次数: 18) 参数.jpg

洪大师您看下

刀疤五 · 发表于 2021-11-27 21:12

woodykissme 发表于 2021-11-27 20:31
洪大师您看下

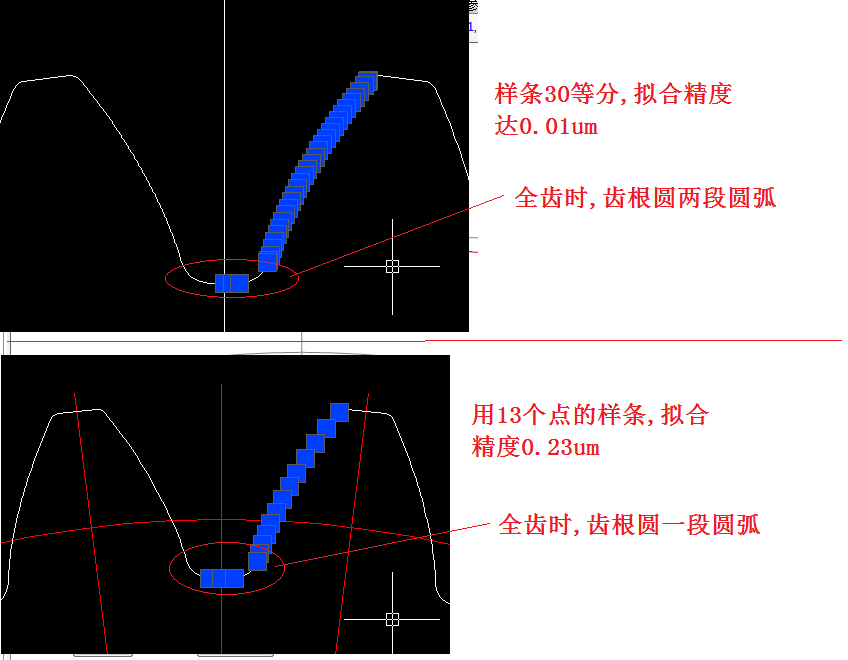

界面上看,没有分析拟合精度计算.图形能对上,比较了一下.齿根部份采用的是CAXA画齿轮的方法.
总之,赞同马工的观点"还是不够专业，需要再优化！"


woodykissme · 发表于 2021-11-27 23:40

刀疤五发表于 2021-11-27 21:12
界面上看,没有分析拟合精度计算.图形能对上,比较了一下.齿根部份采用的是CAXA画齿轮的方法.
总之,赞同马 ...

我不太明白您指出齿根两端圆弧和一段圆弧有什么影响？

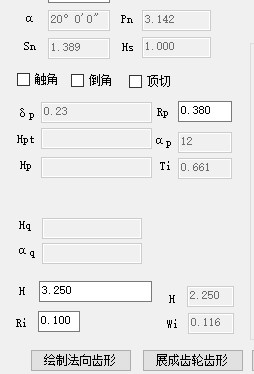

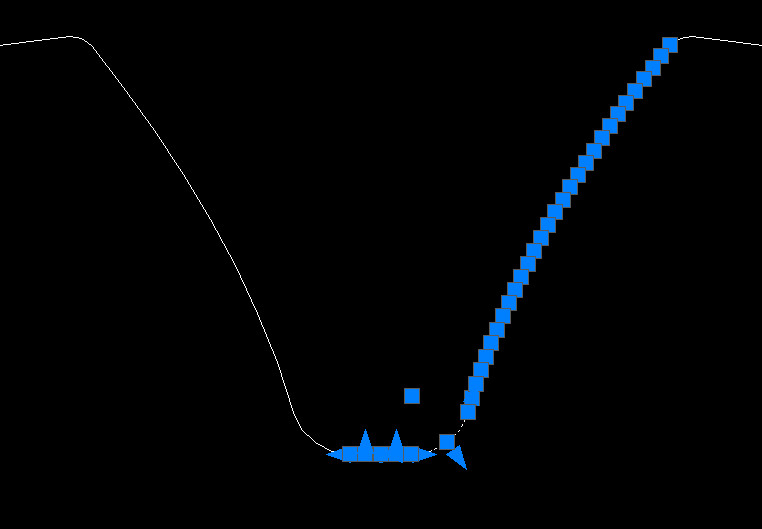

觉得不专业是因为齿根过渡曲线的问题吗？展成加工我也有做：

M4New.zip (547.82 KB, 下载次数: 6)
还请您多指教

mrmrw · 发表于 2021-11-29 11:52

woodykissme 发表于 2021-11-25 20:20
就凭图片都能判断一个渐开线齿轮的端面齿形是否正确，您的确是一位“高手”，愿闻其详哪里错了？

齿形的绘制，是否正确是可以看出来的！因为这是很多软件都会犯的错误！

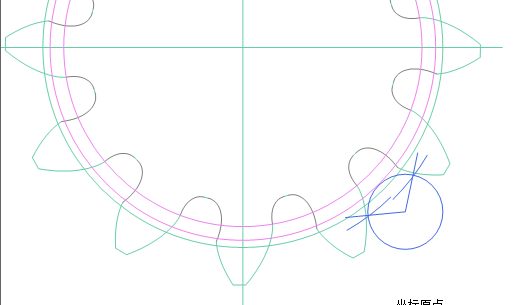

你绘制一个少齿数的斜齿轮的端面齿形看看，就知道了。

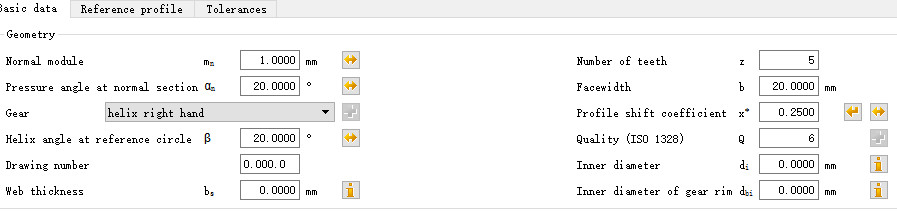

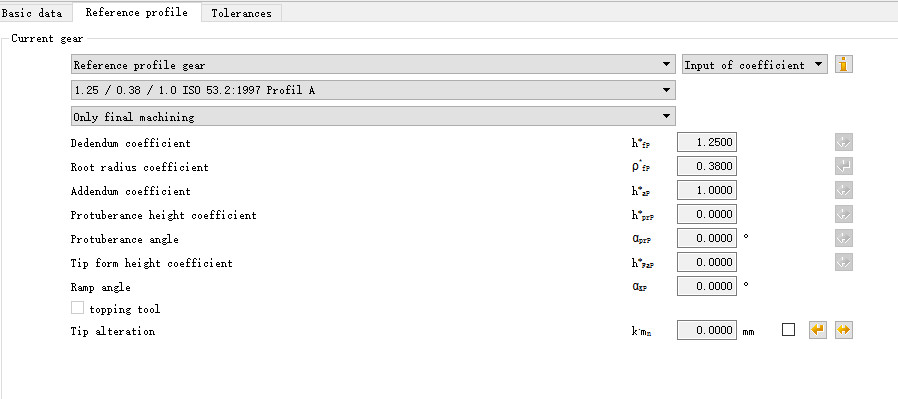

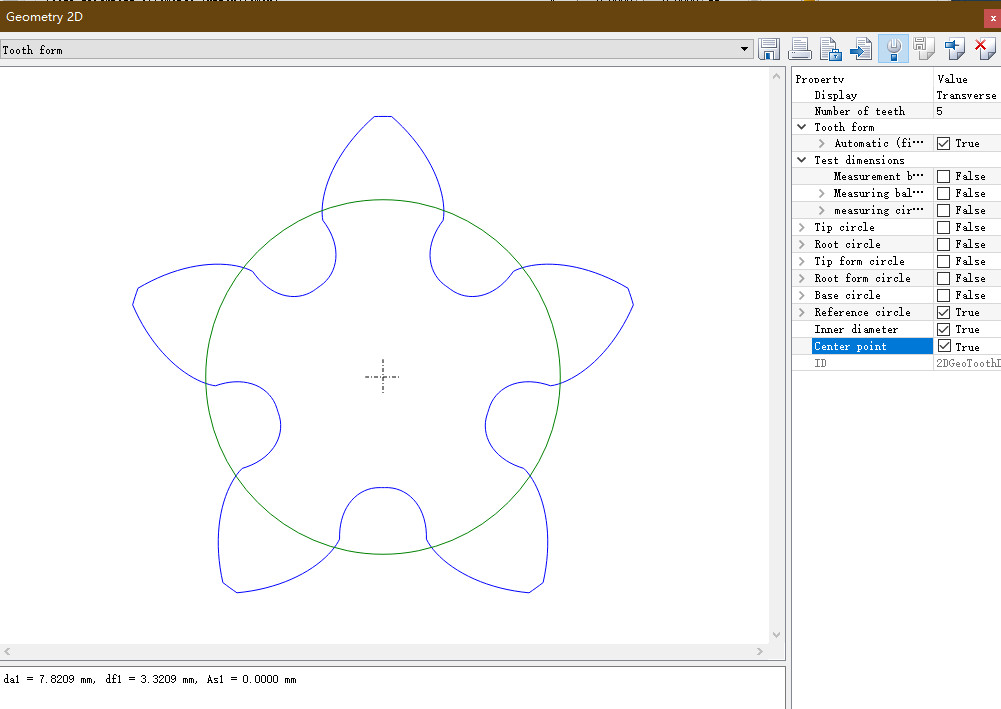

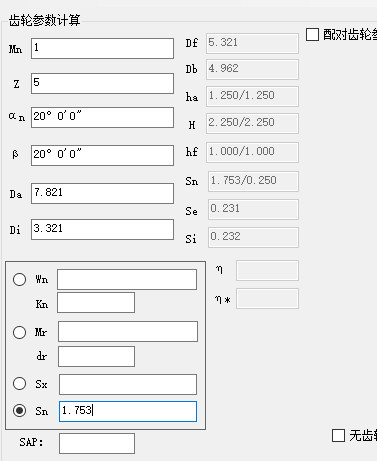

我用ks给一个例子，你绘制一个看看就知道了。斜齿轮的端面齿形的过渡曲线，用齿条展成的时候是椭圆展成弧的等距线，这个曲线的绘制有点难度。

——————————————————
用你的软件采用同样的参数，绘制一下看看就知道了！

刀疤五 · 发表于 2021-11-29 12:21

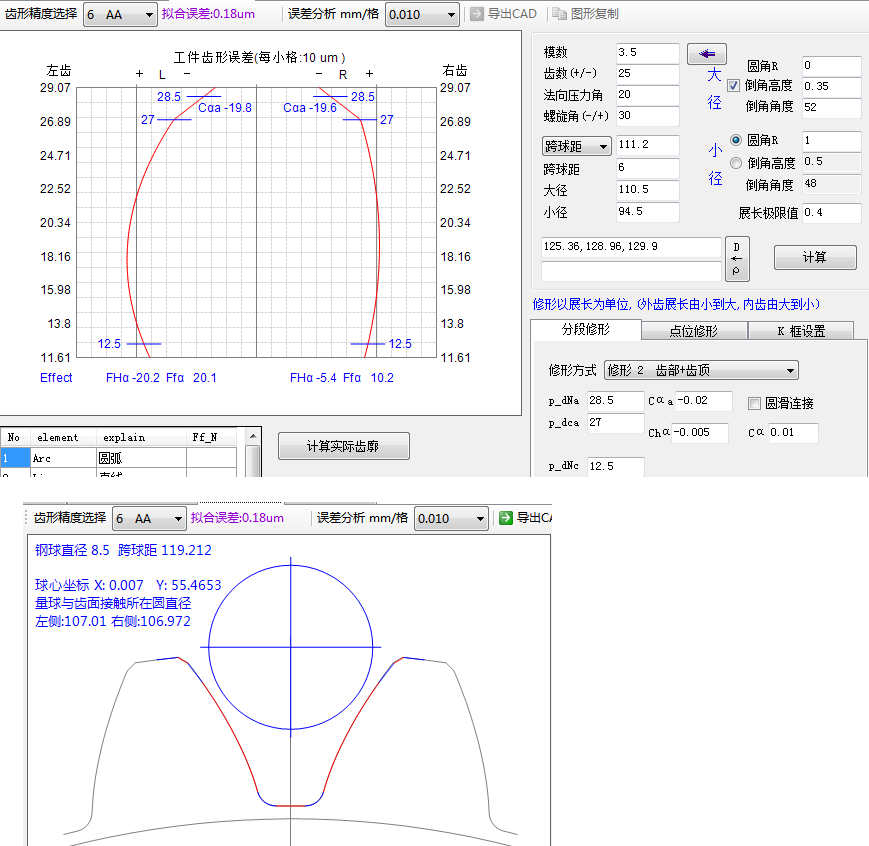

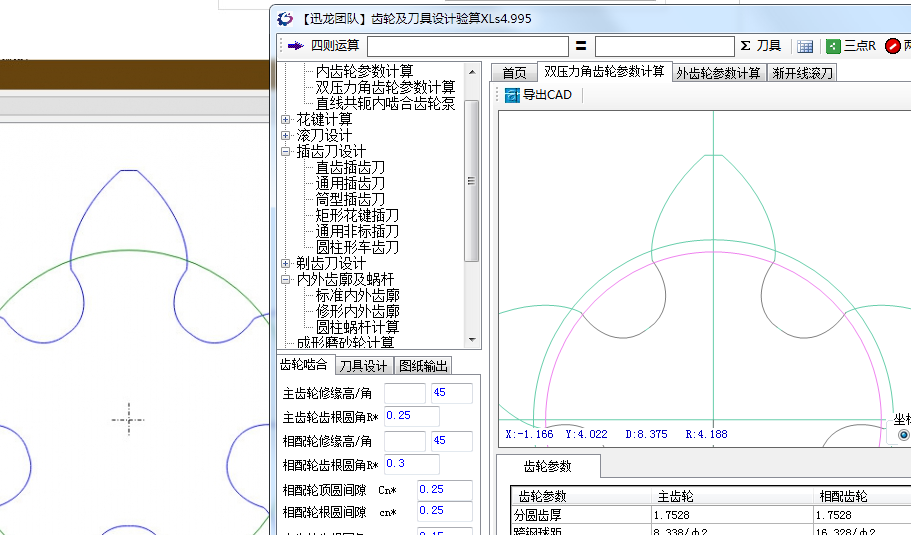

XL(迅龙)与KS差不多,多画了基圆直径.

左右两侧压力角不一样也可以,M值照算.

齿轮也可以修形,左右修形不一样时,M值照算,CAD齿形图照出.

woodykissme · 发表于 2021-11-29 20:59

mrmrw 发表于 2021-11-29 11:52
齿形的绘制，是否正确是可以看出来的！因为这是很多软件都会犯的错误！
你绘制一个少齿数的斜齿轮的端面 ...

上面是图片

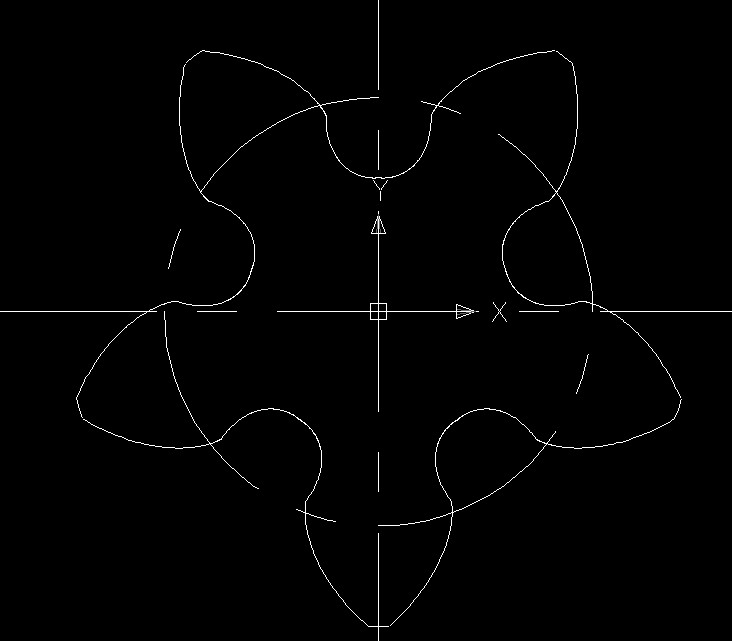

下面是CAD图，请指教！

端面图.zip (95.36 KB, 下载次数: 4)
