绘制各种齿轮端面齿形的实用绘图工具

woodykissme · 发表于 2021-11-24 22:25

您需要登录才可以下载或查看，没有账号？注册

x

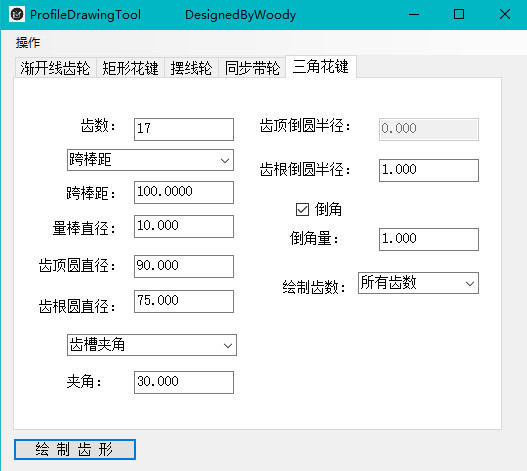

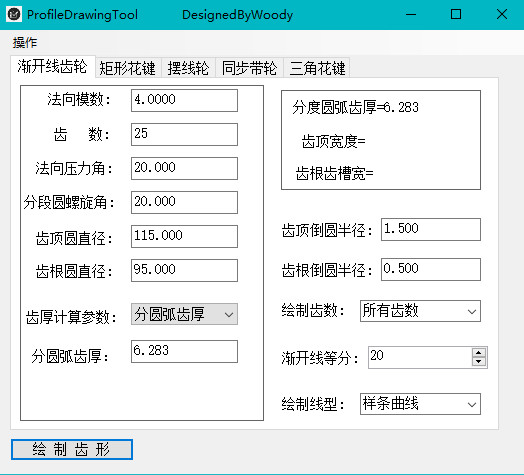

渐开线齿轮

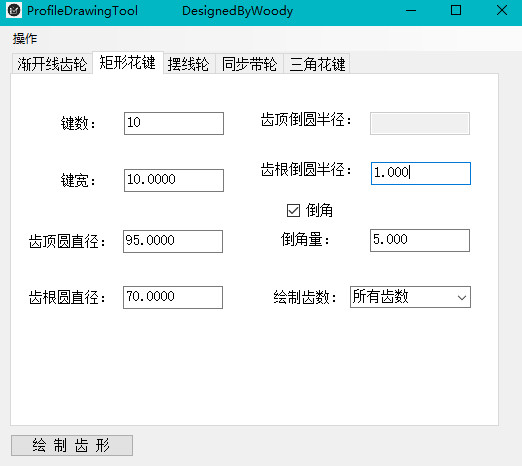

矩形花键

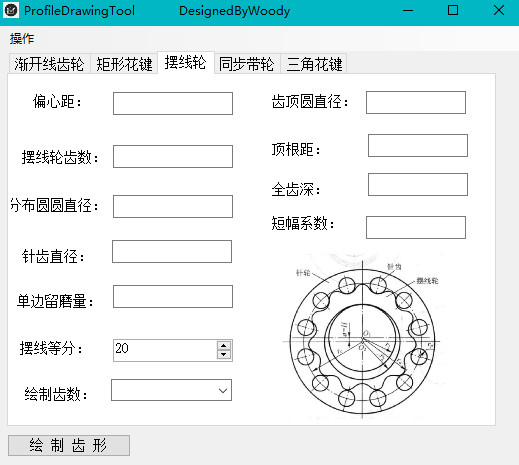

摆线轮

三角花键

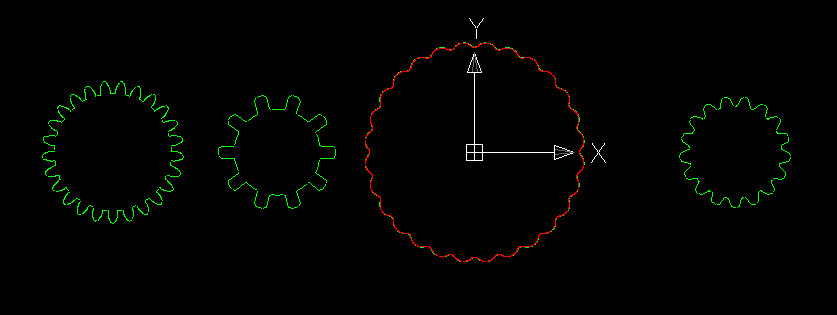

绘制结果

woodykissme · 发表于 2021-11-24 22:33

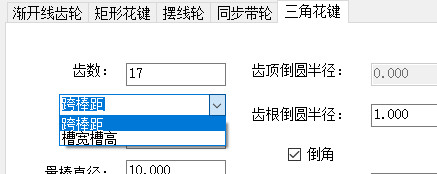

可以选择齿厚计算方式

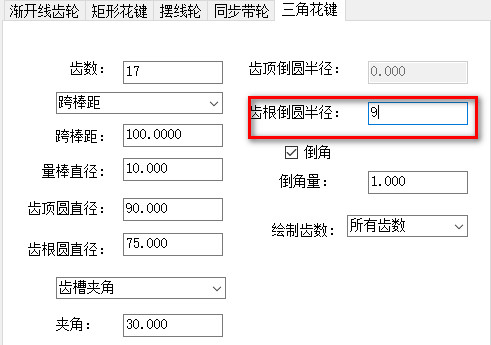

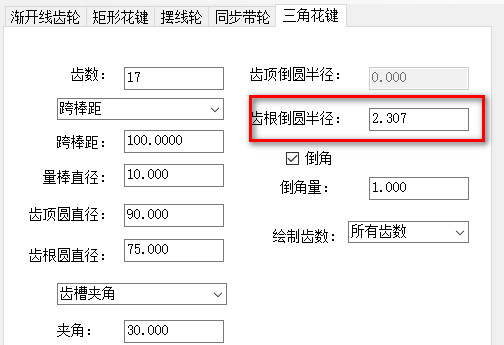

倒角、圆弧输入值可以自动计算最大值

飞翔新莞人家 · 发表于 2021-11-25 08:36

楼主，请问你这个软件能够分享嘛？谢谢！

longgulei · 发表于 2021-11-25 09:12

精度不知道啊，不过很多软件可以方便的实现

mrmrw · 发表于 2021-11-25 09:14

从图片看，绘制的渐开线齿轮的齿形是错的！
还是不够专业，需要再优化！齿形可以对比ks软件。
摆线齿形，ks也可以绘制的！

woodykissme · 发表于 2021-11-25 20:20

mrmrw 发表于 2021-11-25 09:14
从图片看，绘制的渐开线齿轮的齿形是错的！
还是不够专业，需要再优化！齿形可以对比ks软件。
摆线齿形， ...

就凭图片都能判断一个渐开线齿轮的端面齿形是否正确，您的确是一位“高手”，愿闻其详哪里错了？

woodykissme · 发表于 2021-11-25 20:24

longgulei 发表于 2021-11-25 09:12
精度不知道啊，不过很多软件可以方便的实现

您指的精度是什么？这些个是按定义绘制的，精度可以设置。渐开线齿轮的齿根是圆弧，不是由范成运动得到的延伸外摆线，对于根径小于基圆的情况，我粗暴的将基圆到根径用直线连接了。确实很多软件否可以实现，但是还是自己开发可以根据自己的需求修改

，欢迎批评指正，提出意见

woodykissme · 发表于 2021-11-25 20:33

欢迎大家批评指正，现在准备开始“链轮”和“同步带轮”的绘制，但是这两个标准不统一，有专家能分享标准吗？

woodykissme · 发表于 2021-11-25 20:35

mrmrw 发表于 2021-11-25 09:14
从图片看，绘制的渐开线齿轮的齿形是错的！
还是不够专业，需要再优化！齿形可以对比ks软件。
摆线齿形， ...

我想请教从图片上是怎么判断一个渐开线齿轮的端面齿形是错误的？我及时修改

woodykissme · 发表于 2021-11-25 20:40

longgulei 发表于 2021-11-25 09:12
精度不知道啊，不过很多软件可以方便的实现

您指的精度是什么？我是按定义绘制的，计算的精度可以设置。在渐开线齿轮中，齿根部分我用的圆弧，而不是范成运动的延伸外摆线，对于根径小于基圆的情况，我粗暴的用直线将基圆和根径连接。欢迎批评指正！
