滚动轴承的发热计算

zengxiaodong · 发表于 2021-10-4 10:10

代入公式可以计算得到：

为了达到半圈滚道承载的状态，轴向力Fa至少为1.22*tan35=0.854Fr

为了达到整圈滚道承载的状态，轴向力Fa至少为tan35/0.5999=1.167Fr

zengxiaodong · 发表于 2021-10-4 10:53

第3版，《滚动轴承应用手册》，刘泽九主编

第248页是关于角接触轴承内部载荷分布的计算理论

滚动轴承应用手册第3版.part3.rar (8.14 MB, 下载次数: 90)

滚动轴承应用手册第3版.part2.rar (20 MB, 下载次数: 271)

滚动轴承应用手册第3版.part1.rar (20 MB, 下载次数: 263)

zengxiaodong · 发表于 2021-10-5 10:13

langliuyu 发表于 2021-10-3 22:56
请教下，“四点接触球轴承要求轴向力至少是径向力的120%”，是有源自哪里啊？我查SKF，只是需要最小的轴 ...

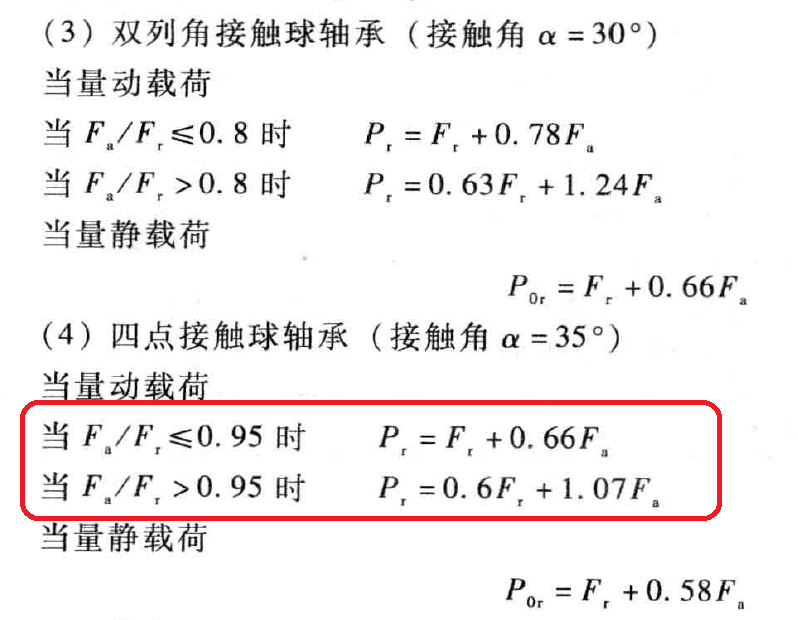

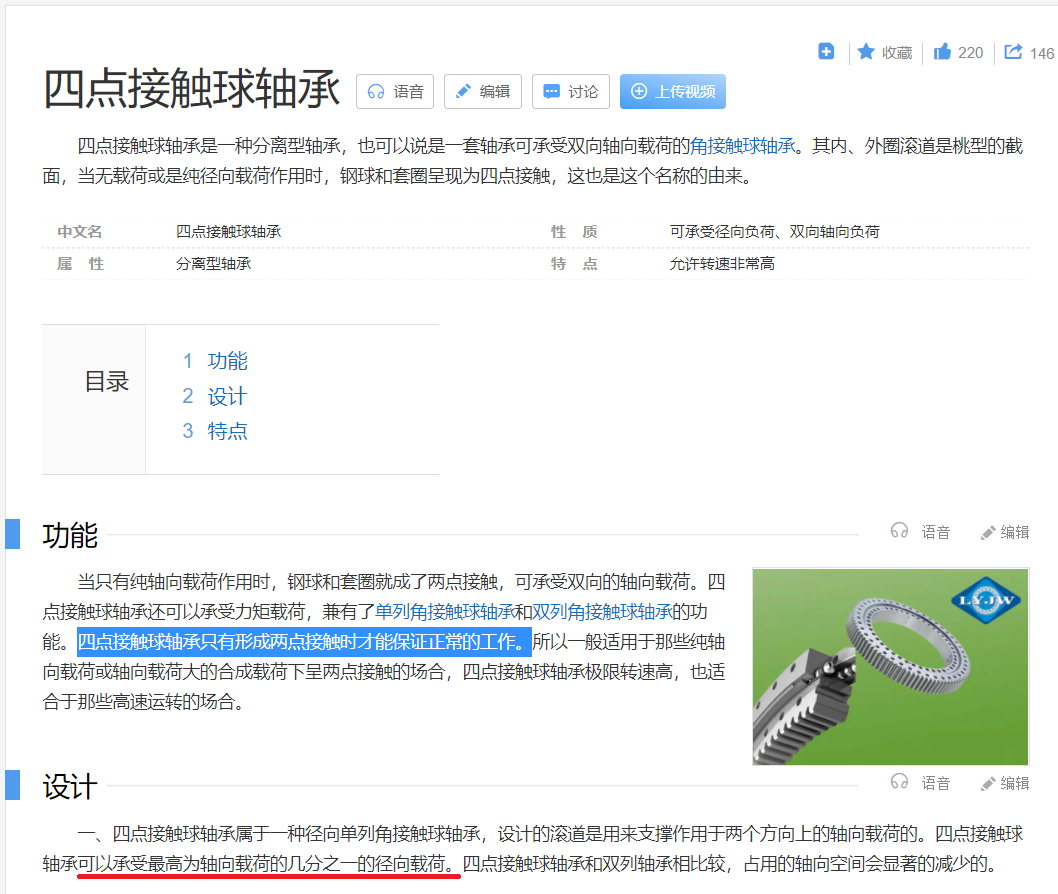

请看百度百科的解释“四点接触球轴承”


zengxiaodong · 发表于 2021-10-5 10:17

langliuyu 发表于 2021-10-3 22:56
请教下，“四点接触球轴承要求轴向力至少是径向力的120%”，是有源自哪里啊？我查SKF，只是需要最小的轴 ...

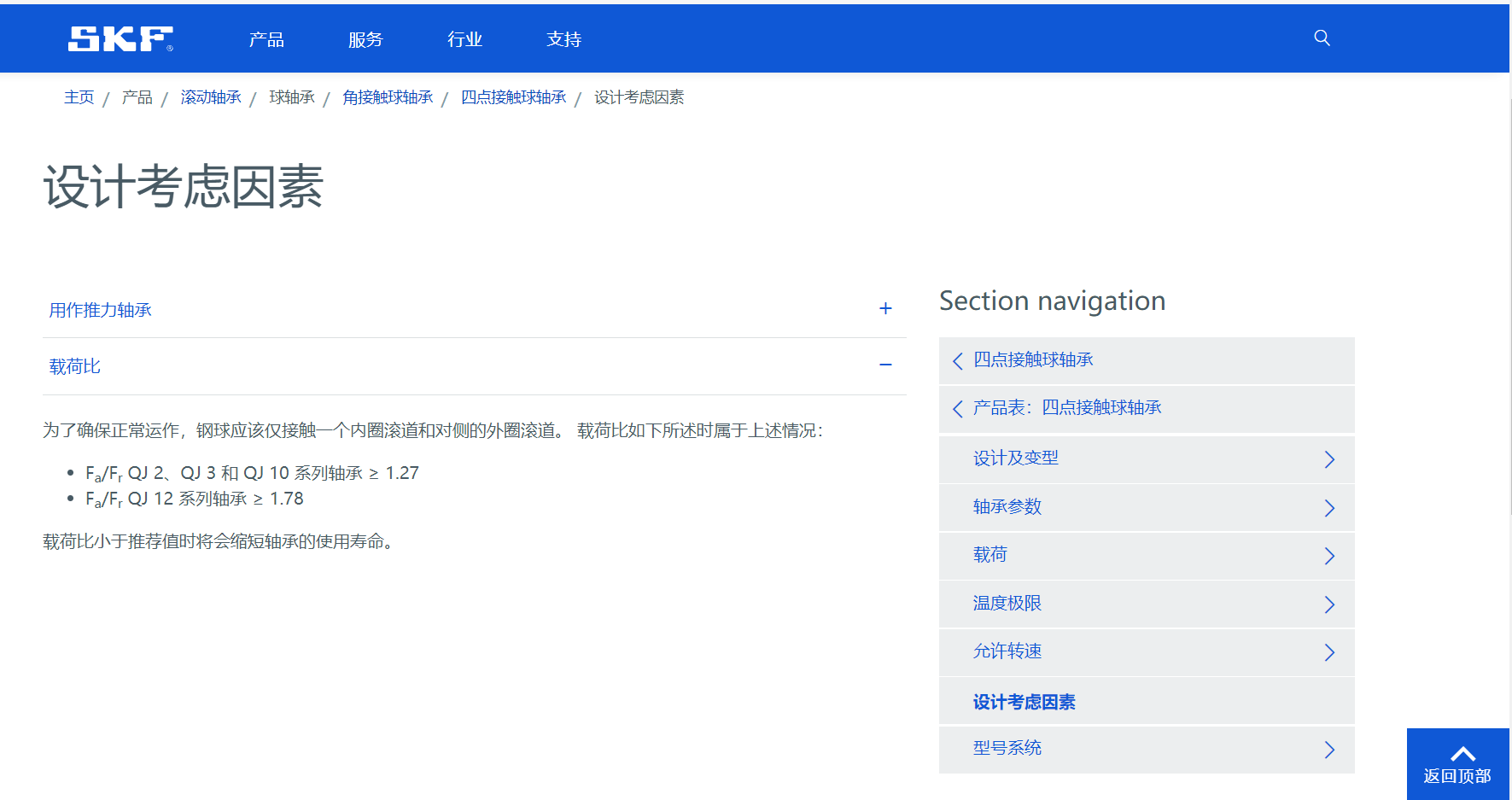

SKF的资料

https://www.skf.com/cn/products/ ... sign-considerations


zengxiaodong · 发表于 2021-10-5 10:37

虽然我们在11楼得到了半圈滚道承载时，轴向力Fa至少为1.22*tan35=0.854Fr

甚至，少于半圈滚道承载时（极限是只有一个滚动体承载，对应Fa最少为tan35=0.7Fr），轴承也能工作，但是此时属于不能充分发挥轴承承载能力的状态。

换句话说，四点接触球轴承主要用于承受轴向载荷，尤其是高速工况更佳。否则的话，不如选用其他类型的轴承！


zengxiaodong · 发表于 2021-10-6 12:55

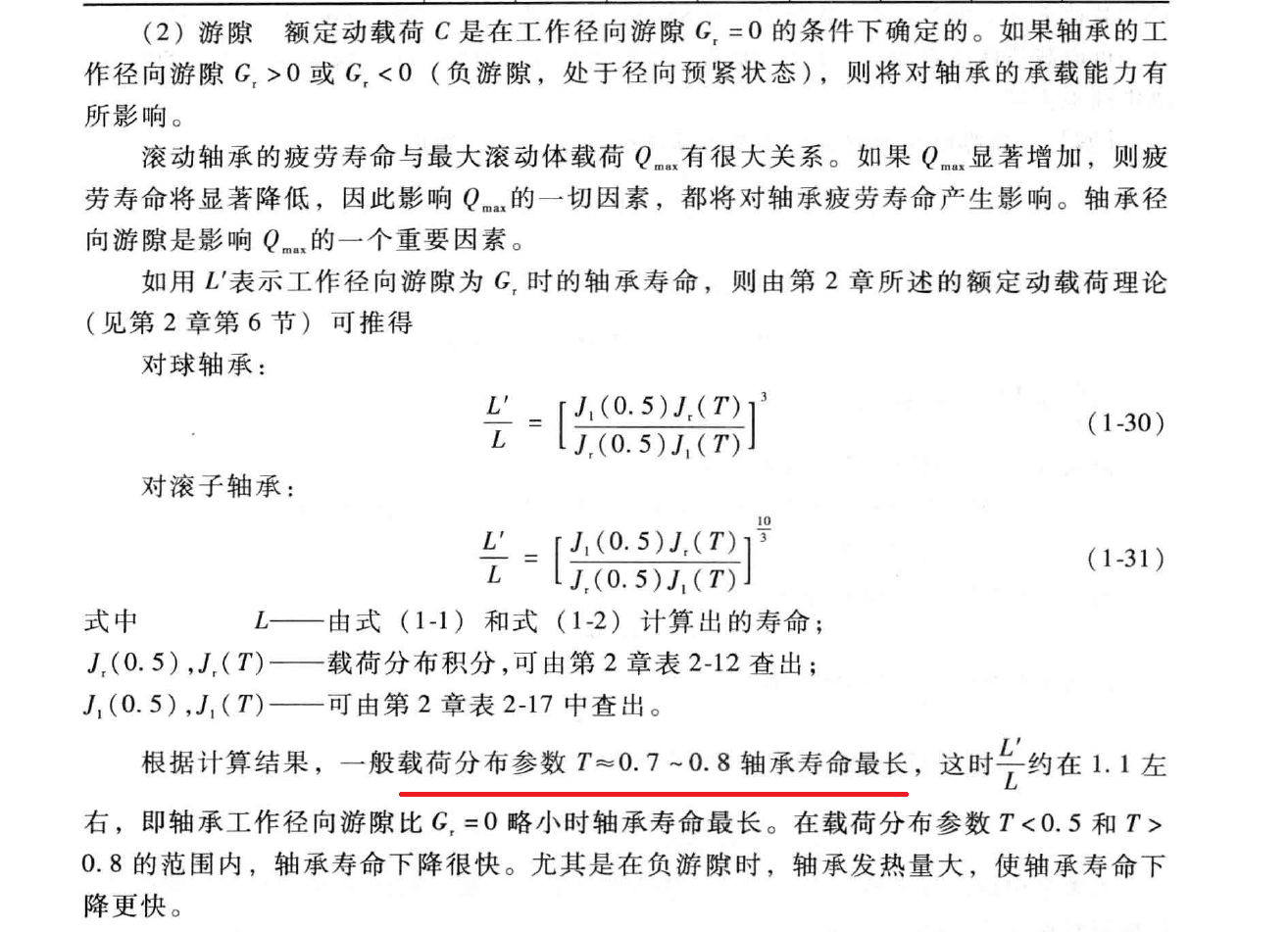

对于向心轴承而言，径向游隙的大小直接影响滚道的载荷分布范围。
因此球轴承最佳的游隙是零游隙，可以大大减少最大滚动体载荷，球轴承寿命与最大滚动体载荷的3次方成反比！

对于角接触类轴承而言，游隙可以调整，因此应通过定位预紧或者定压预紧，实现最少半圈滚道承载（载荷分布参数T=0.5），如果能够实现T=0.7~0.8，则轴承寿命最长！


飞翔新莞人家 · 发表于 2021-10-6 16:03

非常感谢楼主的分析，很好的学习资料！

zengxiaodong · 发表于 2021-10-8 07:25

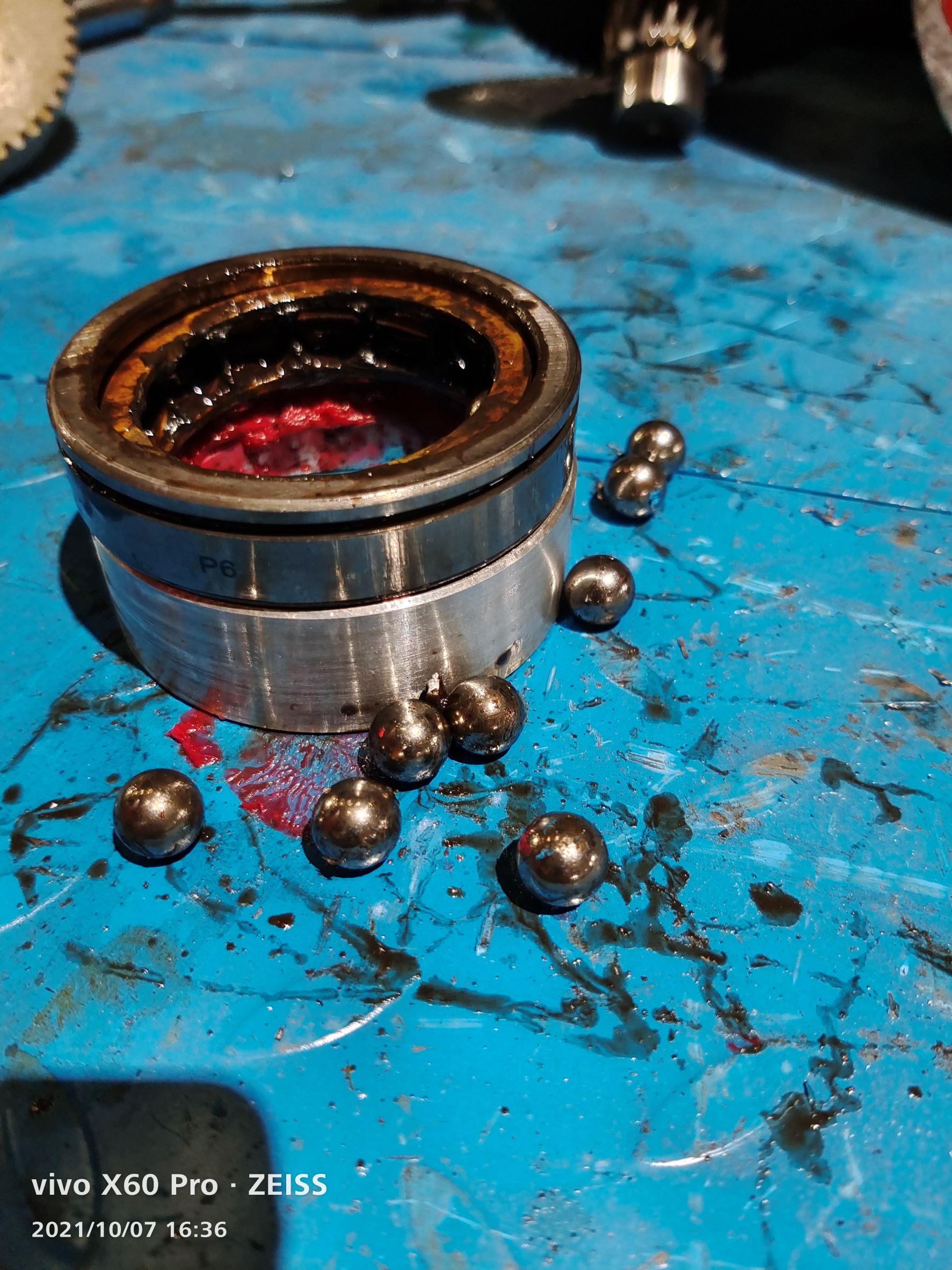

这个轴承在额定工况下进行了耐久试验，总计运转1.5亿转，没有任何损坏或者异常。
轴向负载3000N，径向负载300N

额定转速3600r/min，脂润滑


langliuyu · 发表于 2021-10-9 20:39

zengxiaodong 发表于 2021-10-5 10:17
SKF的资料

https://www.skf.com/cn/products/ ... sign-considerations

解释的非常清楚，我经常只作为推力轴承使用，所以很少关注的径向力和轴向力的比值。平时用的多，很少关注接触点的问题。向你学习钻研的精神

zengxiaodong · 发表于 2021-10-11 07:37

四点接触球轴承实际上就是一个双向推力球轴承，而且是特别适合高速运转的推力轴承！
