骨架油封唇口烧伤漏油怎样解决

liucxc · 发表于 2021-6-2 16:57

我们对漏油的产品进行拆解，发现油封唇口发生了龟裂，沿唇口圆周产生密布轴向裂纹。

liucxc · 发表于 2021-6-2 17:05

油封唇口龟裂10倍放大图

liucxc · 发表于 2021-6-2 17:06

图片是唇口处10倍放大图。

yongxiangle1969 · 发表于 2021-6-3 07:29

是整圈渗油，还是局部几处渗油？

liucxc · 发表于 2021-6-3 07:56

局部多处漏油。

liucxc · 发表于 2021-6-3 08:23

我认为是油封唇口与轴的过盈量太大，使其唇口与轴的接触带宽过宽，润滑油膜形成困难，产生干摩擦而造成的，不知是否有道理？

zengxiaodong · 发表于 2021-6-3 22:43

liucxc 发表于 2021-6-3 08:23
我认为是油封唇口与轴的过盈量太大，使其唇口与轴的接触带宽过宽，润滑油膜形成困难，产生干摩擦而造成的， ...

过盈量太大?那不就是油封本身有问题！

zengxiaodong · 发表于 2021-8-2 13:20

氟橡胶是最好的油封用橡胶，可以耐温超过200度，正常情况下氟橡胶的寿命也是远远高过其他的橡胶，如丁晴橡胶、丙烯酸酯橡胶、硅橡胶等

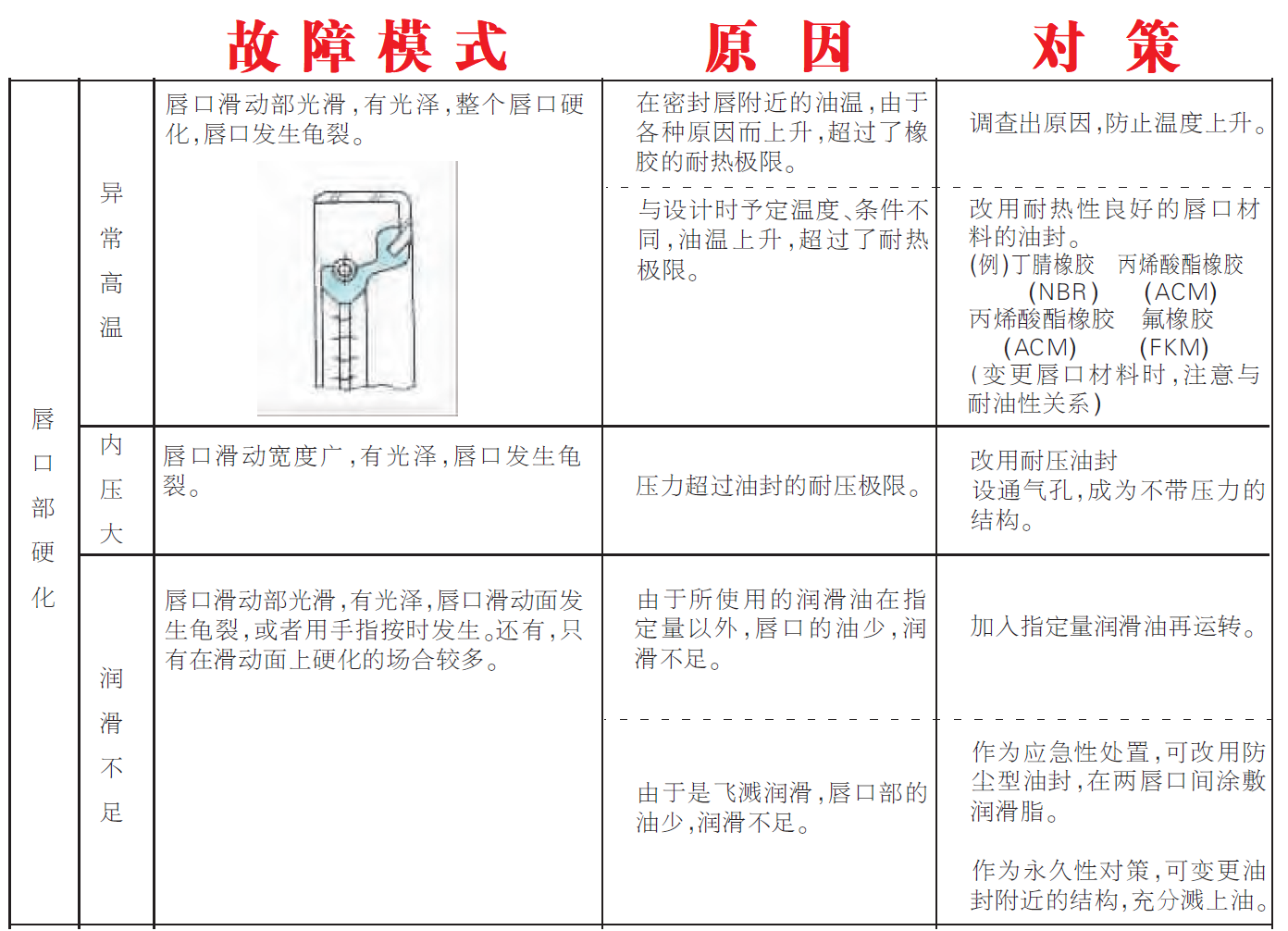

zengxiaodong · 发表于 2021-8-3 10:32

liucxc 发表于 2021-6-2 16:57
我们对漏油的产品进行拆解，发现油封唇口发生了龟裂，沿唇口圆周产生密布轴向裂纹。

liucxc · 发表于 2021-8-12 07:36

谢谢专家指导。

账号		自动登录	找回密码
密码			注册
