斜齿轮轴向力对轴承的严重影响！！！

zengxiaodong · 发表于 2021-1-22 08:07

以中间轴为例加以说明：

中间轴大齿轮所受到的轴向力在空间产生的力矩几乎是相反的（相对于轴承而言），因此，两根中间轴的轴承受力情况可以说是完全不一样的！

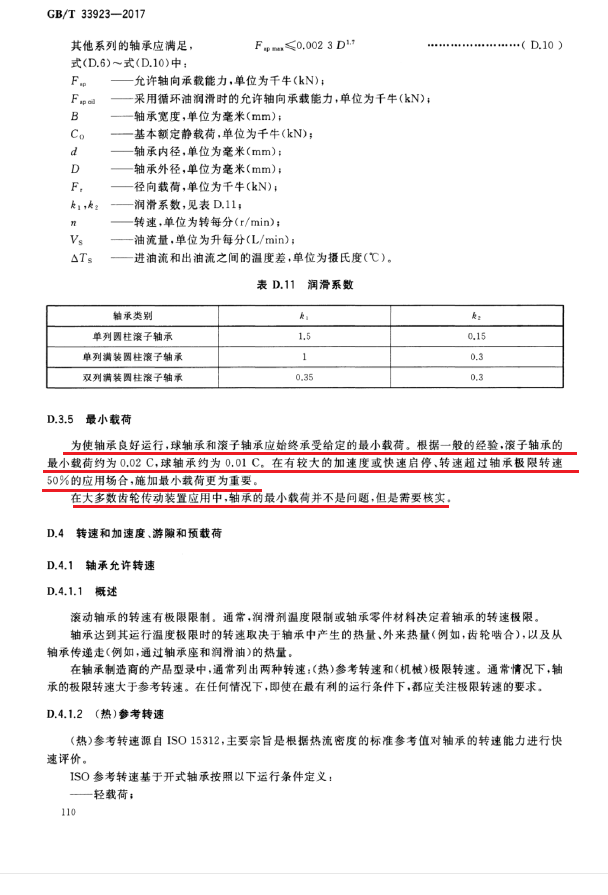

经过实际计算，竟然发现中间轴的轴承很难设计，其中靠大齿轮一侧的轴承选大了，会出现最小径向负荷太小的问题，而选小了则在反向力矩工况时轴承寿命太短......

zengxiaodong · 发表于 2021-1-23 14:03

输出轴受到外加的径向力，这个径向力对轴承的寿命有严重的影响，一般来说对于齿轮的影响不考虑。

外加径向力有两种考虑方式：

1、中心载荷的方式，这种方式直接施加2个自由度的力矩和3个自由度的力
On the output shaft, a force has been introduced. The five components of the force (Fx, Fy, Fz, Mx, Mz) can either be defined in the „Properties“ directly or through the user interface (reference to the variable, as shown above). The force has an effect on the lifetime of the bearings, but not the gears.

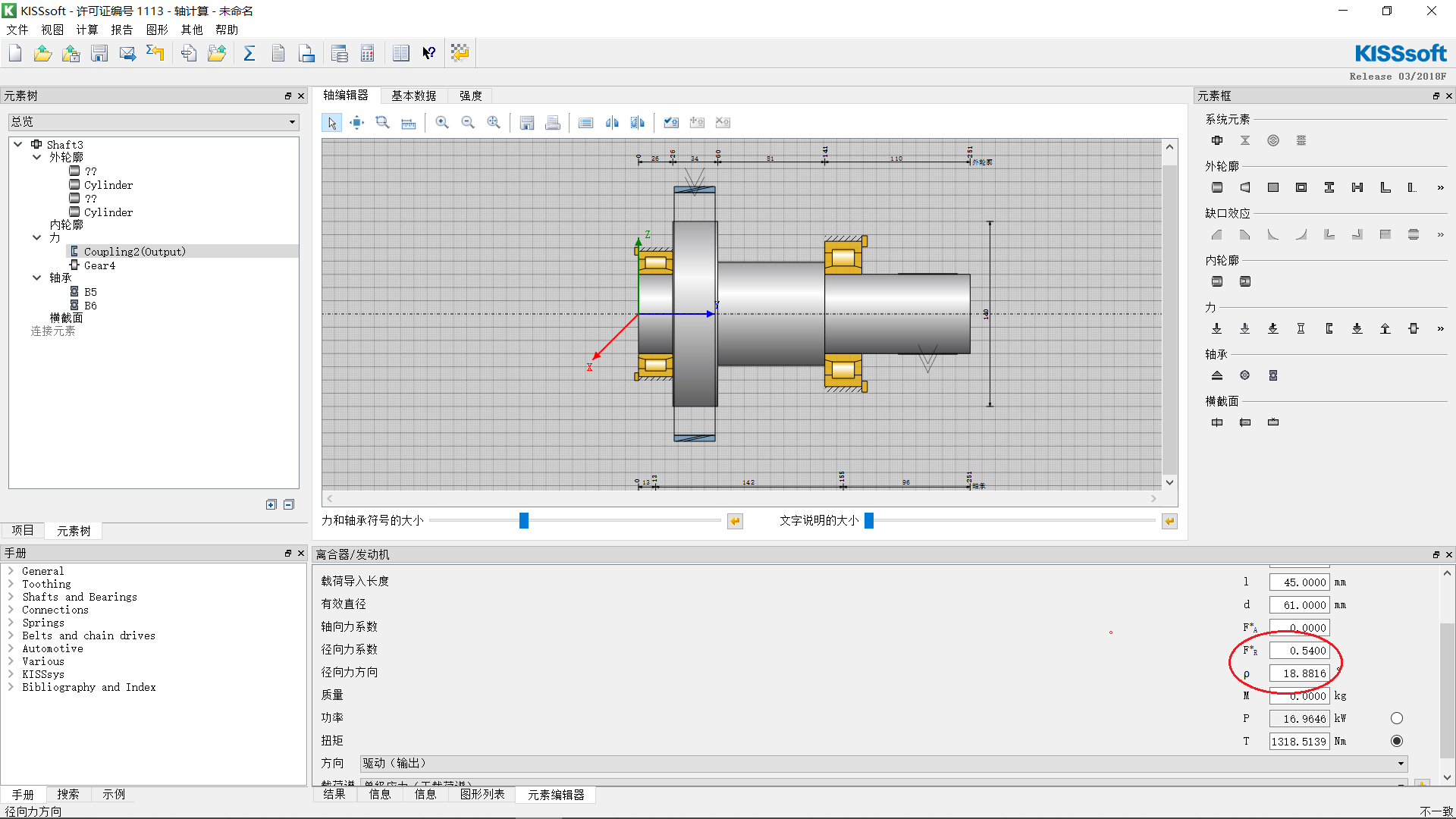

2、用径向力系数的方式，这种方式根据输出扭矩和设定的系数计算出径向力，另外还需指定径向力方向

补充内容 (2021-9-17 15:50):
径向力系数的含义参见这个帖子
http://www.gearbbs.com/forum.php ... mp;extra=#pid866535

zengxiaodong · 发表于 2021-1-23 14:14

用第2种方式由于可以任意指定方位角，所以计算径向力不同作用方向时对轴承寿命的影响非常方便。

为了保险起见，有必要考虑减速箱输出轴所受径向力的不同方向，我采用的办法是以30度为间隔，共计算12个方位角，寻找轴承的最短寿命，应该符合设计要求！

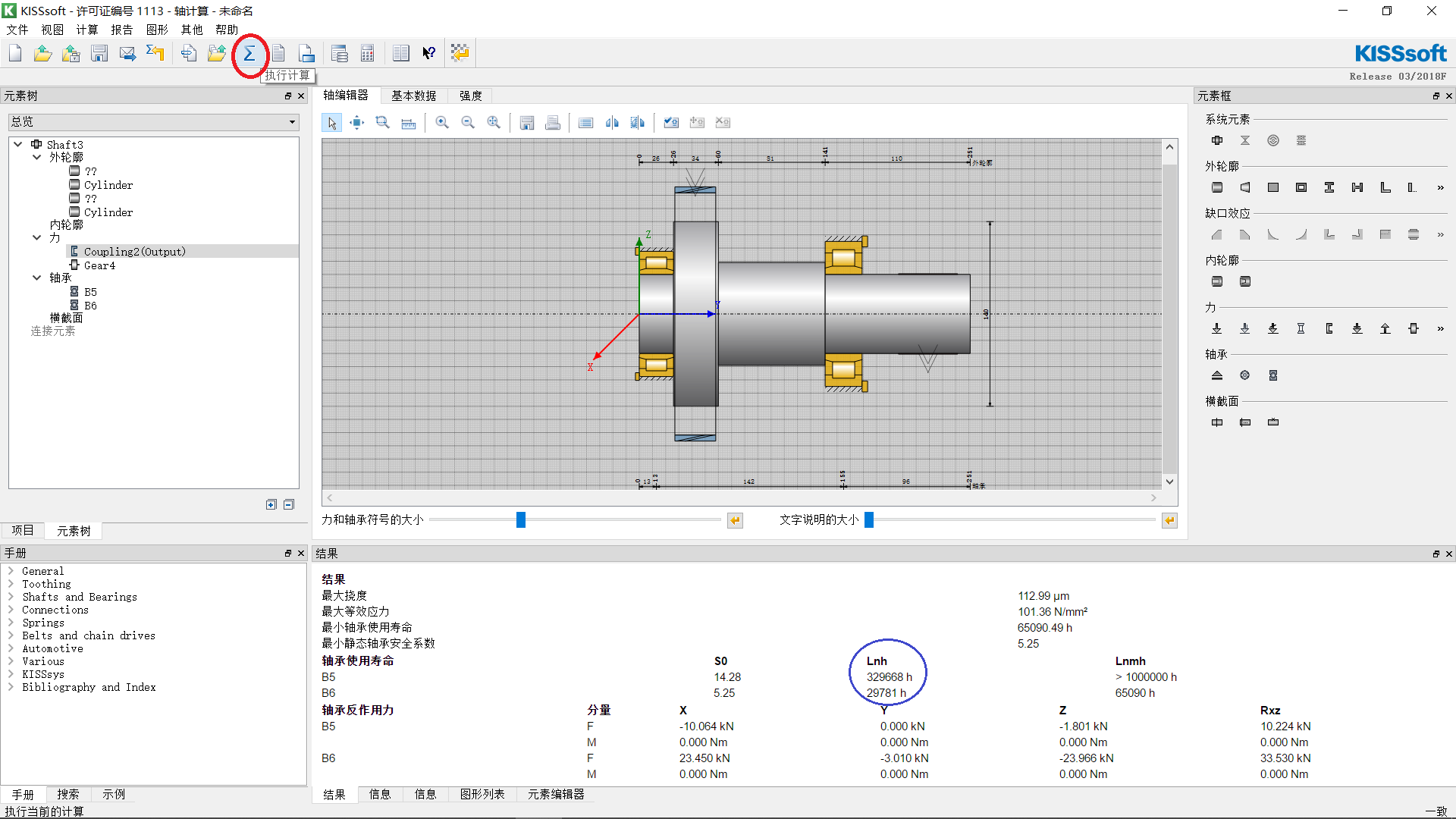

修改好方位角，点一下执行计算，就出来了轴承寿命计算结果，如此反复，很快就能找出轴承的最短寿命。
