渐开线齿轮耐久后节圆处磨损严重，求助

zengxiaodong

低速重载齿轮，模数8，齿数15/31，直齿轮，无变位，中心距184毫米，齿宽45/40，小齿轮转速125r/min，小齿轮扭矩750N.m

小齿轮20CrMnTi渗碳淬火，大齿轮40Cr，高频淬火。

耐久测试：持续运行，每24小时变换运行方向，但是转矩方向不改变，也就是接触工作的齿面始终保持不变（另一齿面始终不工作）

根据这样的测试要求可见，主动齿轮是变动的，小齿轮主动24小时，然后又是大齿轮主动24小时，如此循环......

zengxiaodong

累积运行时间100小时，就发现齿轮明显磨损，节圆处肉眼可见一条明显的线，手摸此处明显起棱！

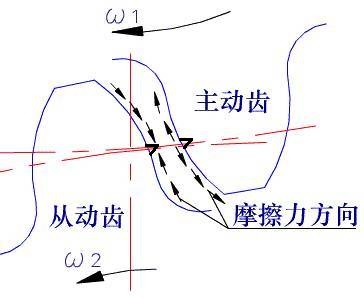

按照传统的理论解释，由于齿面摩擦力在节圆位置变换方向，因此主动齿轮节圆处凹陷，而从动齿轮节圆处凸起！

但是，我们的工况是主动齿轮变来变去，这会发生什么情况呢？

zengxiaodong

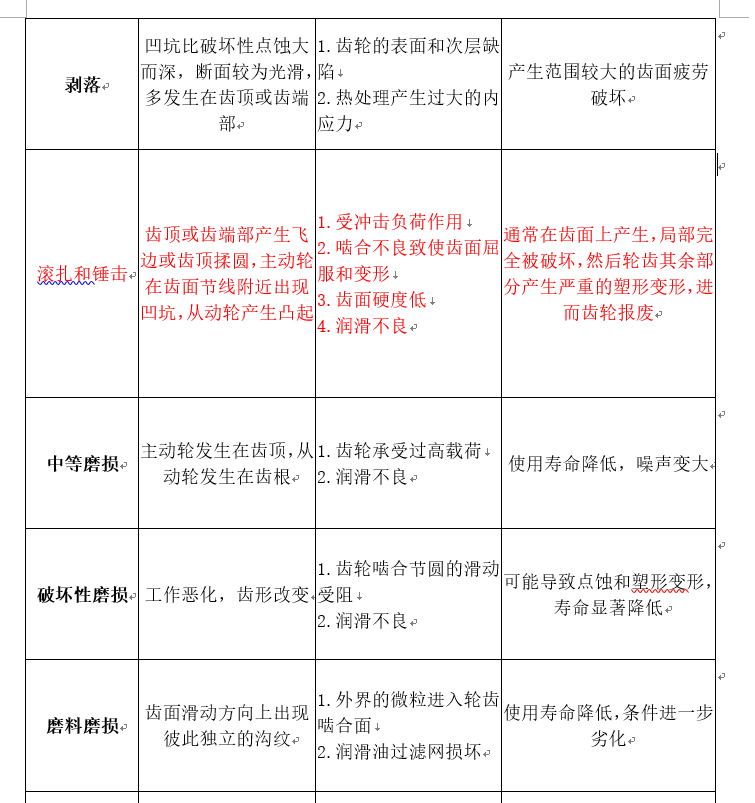

齿轮损伤的19个常见形式、特征及相应的原因-屈.docx (18.63 KB, 下载次数: 26)

2021-8-12 08:26 上传

点击文件名下载附件

zengxiaodong

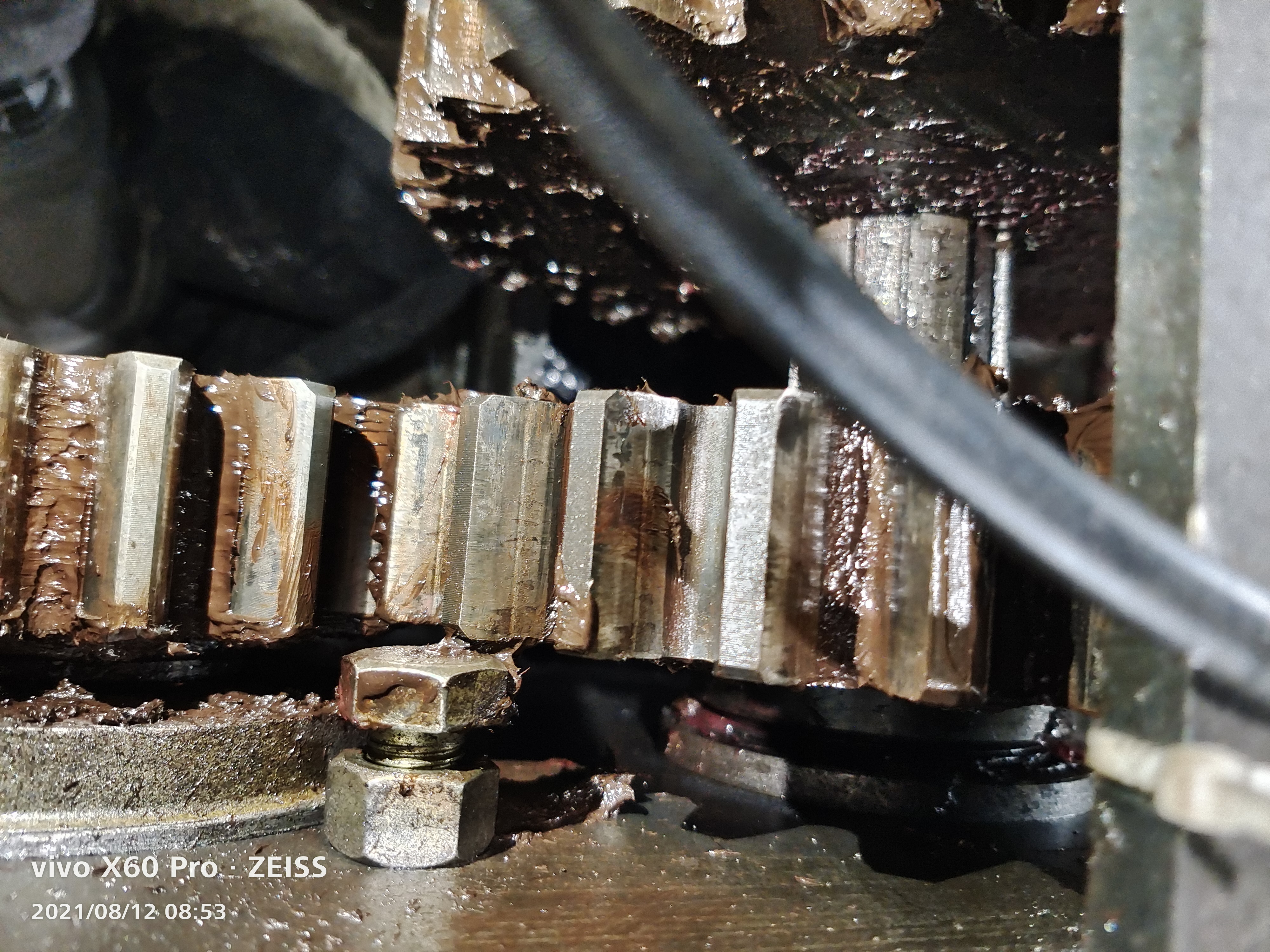

两对齿轮都是相同的情况：小齿轮节线处凸起，大齿轮节线处凹陷，肉眼可见明显的一条直线！





小齿轮好像还有轻微擦伤，胶合？

zengxiaodong

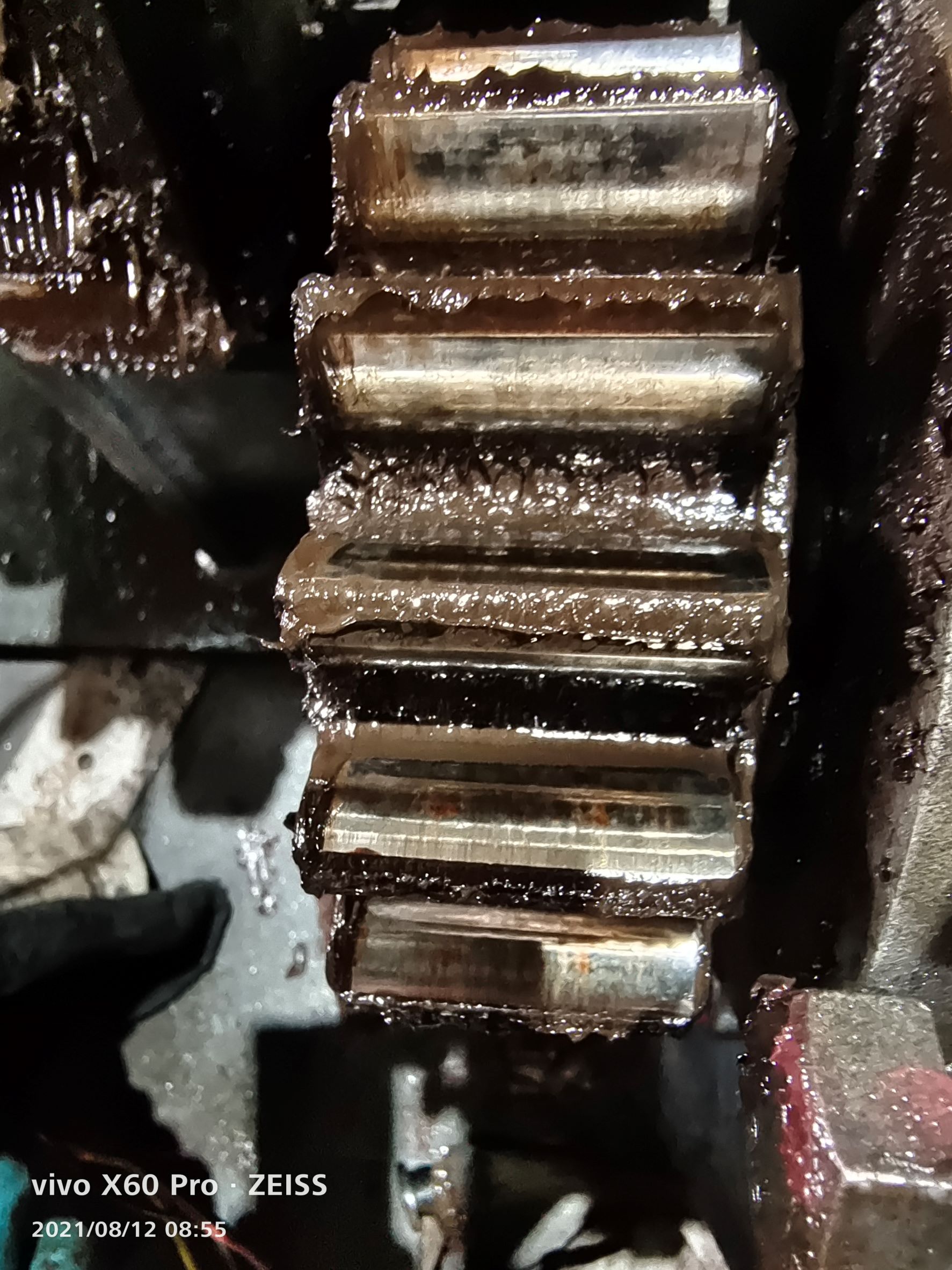

另外一对齿轮的照片

cc0408

uu_sea 发表于 2020-11-14 11:38
28°53′60″是个什么鬼？是28°54′吗？
只从给定的齿轮参数及其变位系数上看，理论安装中心距应该是89mm ...

螺旋角28.9度

zengxiaodong

耐久测试8000万次应力循环，硬齿面齿轮未见明显的磨损和其他失效。

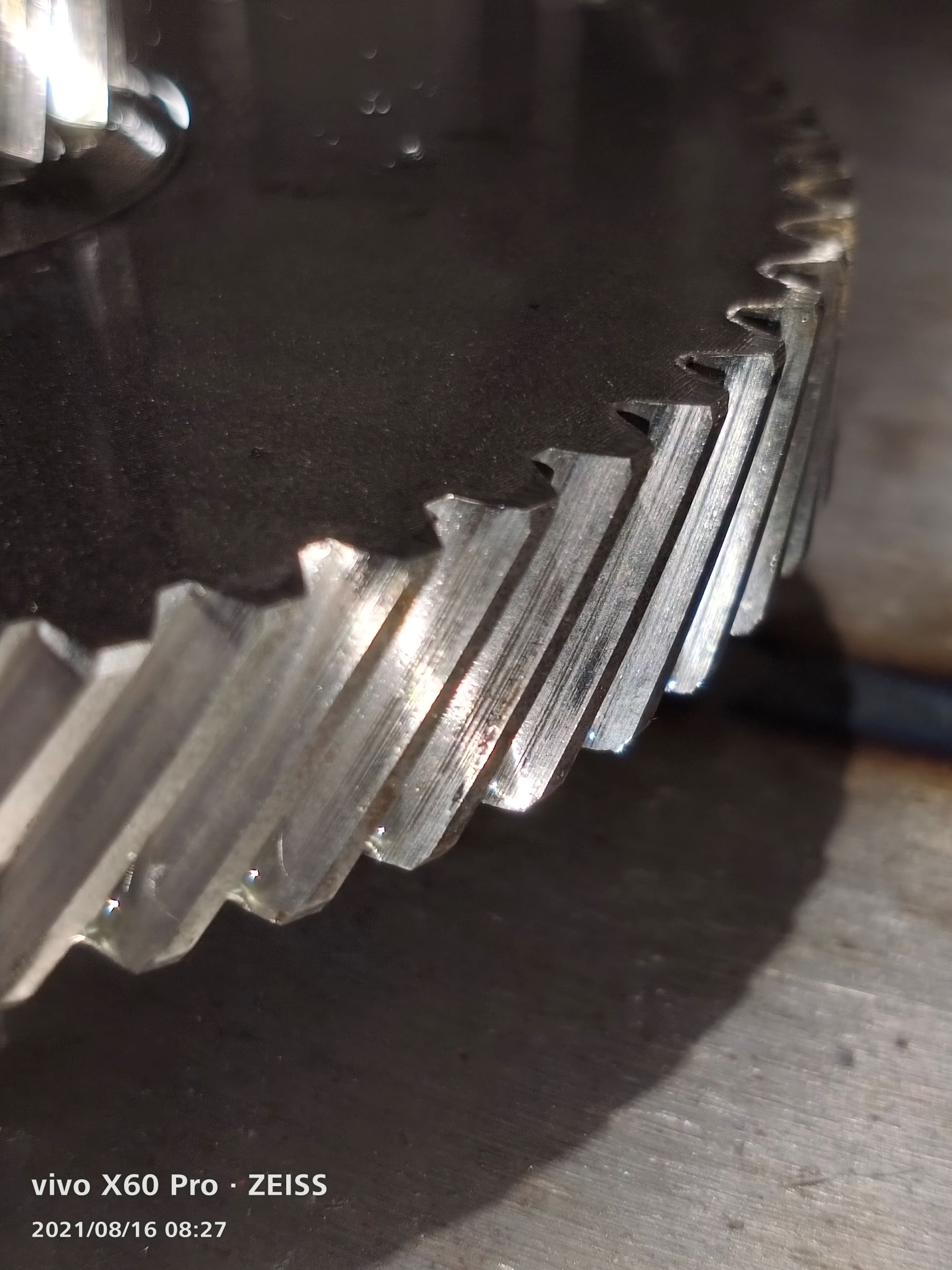

先来非工作齿面的

zengxiaodong

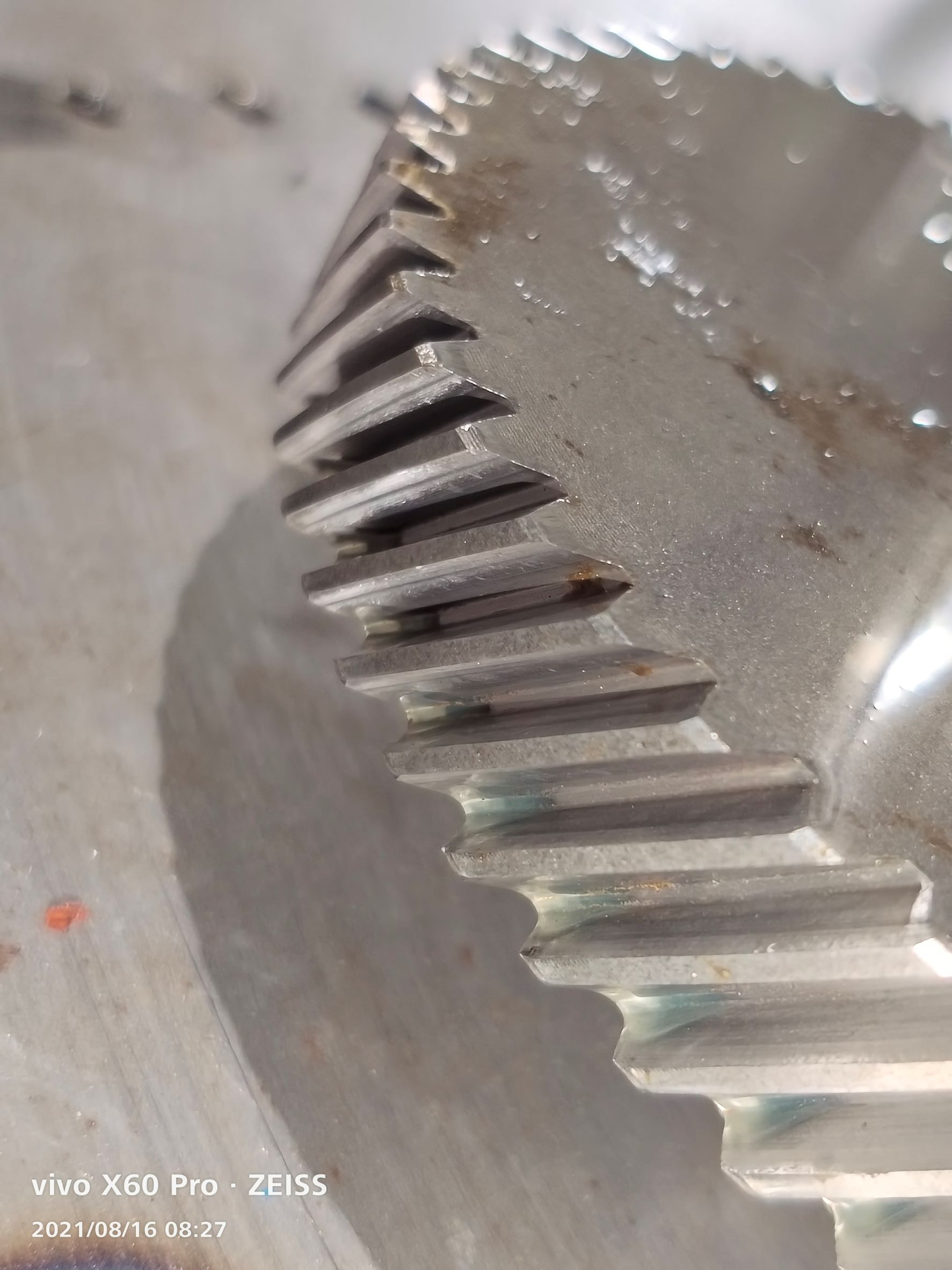

再来工作齿面的

zengxiaodong

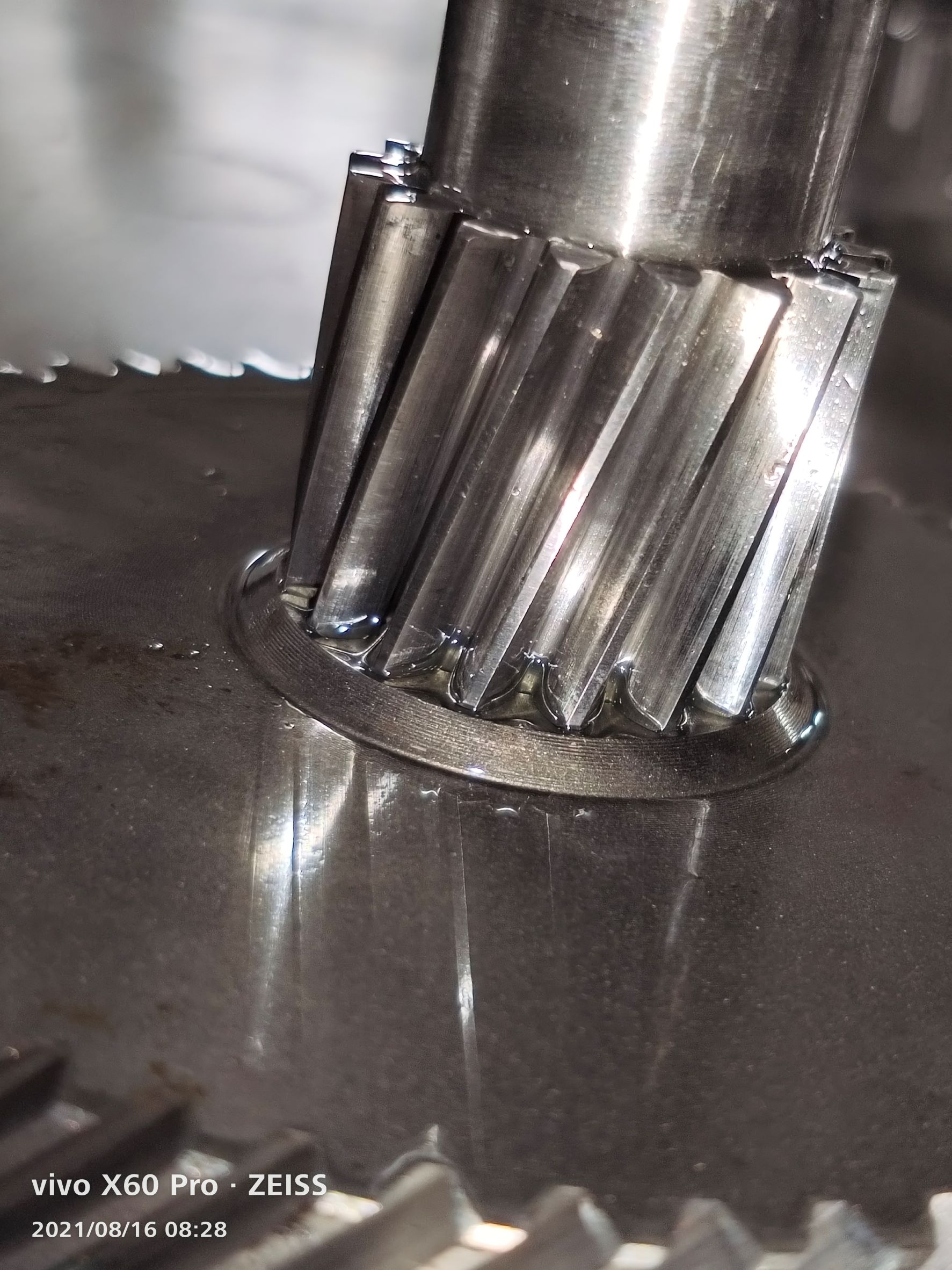

配对啮合的齿轮，800万次应力循环

zengxiaodong

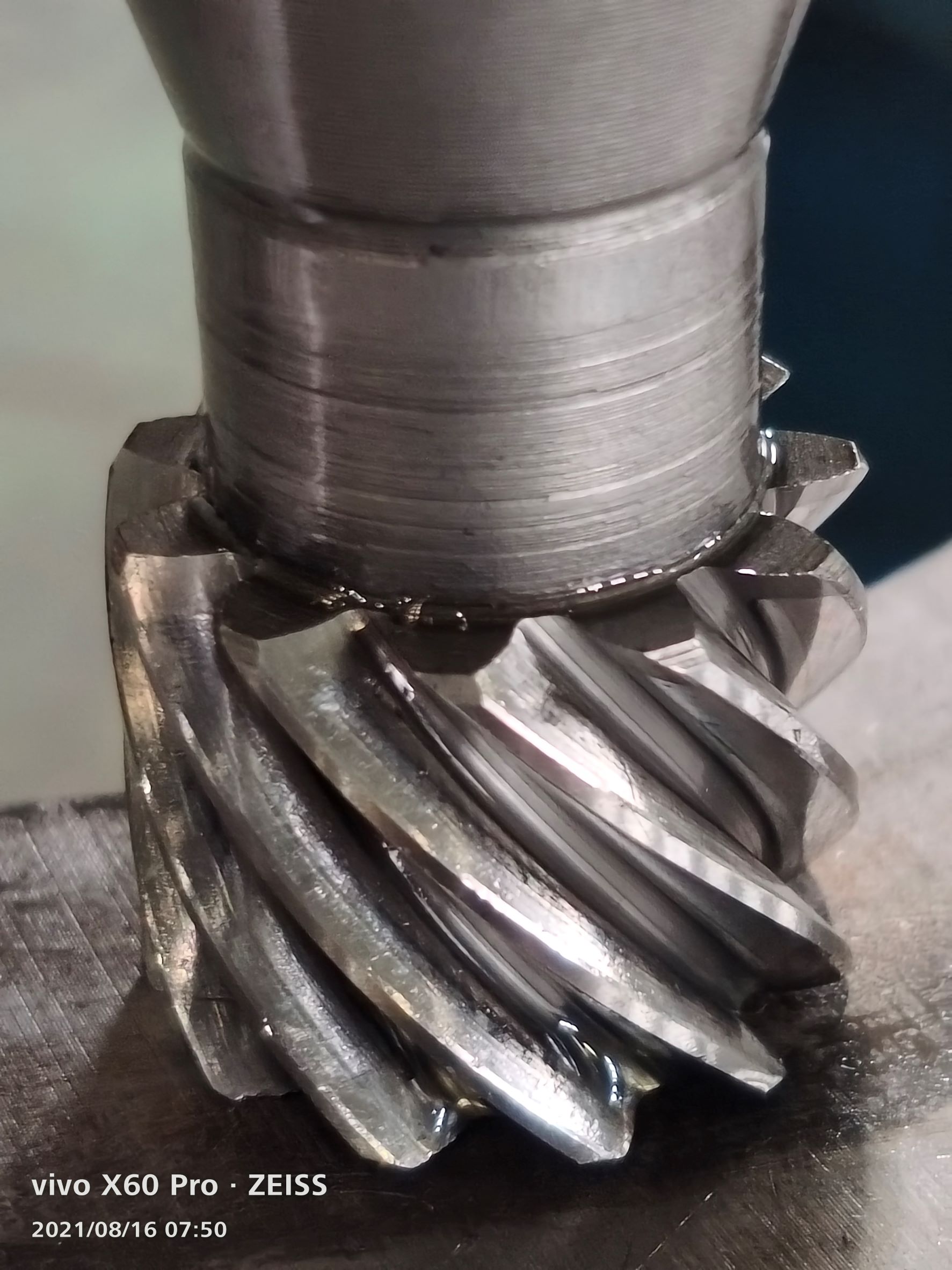

低速级的小齿轮，也是800万次应力循环
