忽然明白了一位大神画齿轮的原理

sghwx · 发表于 2022-3-27 21:56

折腾了几个晚上，切齿的随形阵列一直搞不出来，感谢百叶心灵细心指点，把全局变量改成数值链接后终于成功了!

jingshi · 发表于 2022-3-28 07:45

sghwx 发表于 2022-3-27 21:56
折腾了几个晚上，切齿的随形阵列一直搞不出来，感谢百叶心灵细心指点，把全局变量改成数值链接后终于成功了 ...

努力是胜利的前奏。感谢楼主

xushuichang · 发表于 2022-7-26 14:07

楼主好历害啊

jwdss · 发表于 2022-8-22 13:11

mrmrw 发表于 2021-10-21 19:46
最近仔细研究了一下该方法，这个方法对于求解齿轮的端面齿形是一个不错的正向方法。
考虑到齿轮变位、斜齿 ...

请问下SW里面怎么“投影到端面上”？

mrmrw · 发表于 2022-8-22 17:46

jwdss 发表于 2022-8-22 13:11
请问下SW里面怎么“投影到端面上”？

看我的论文，其中有截图

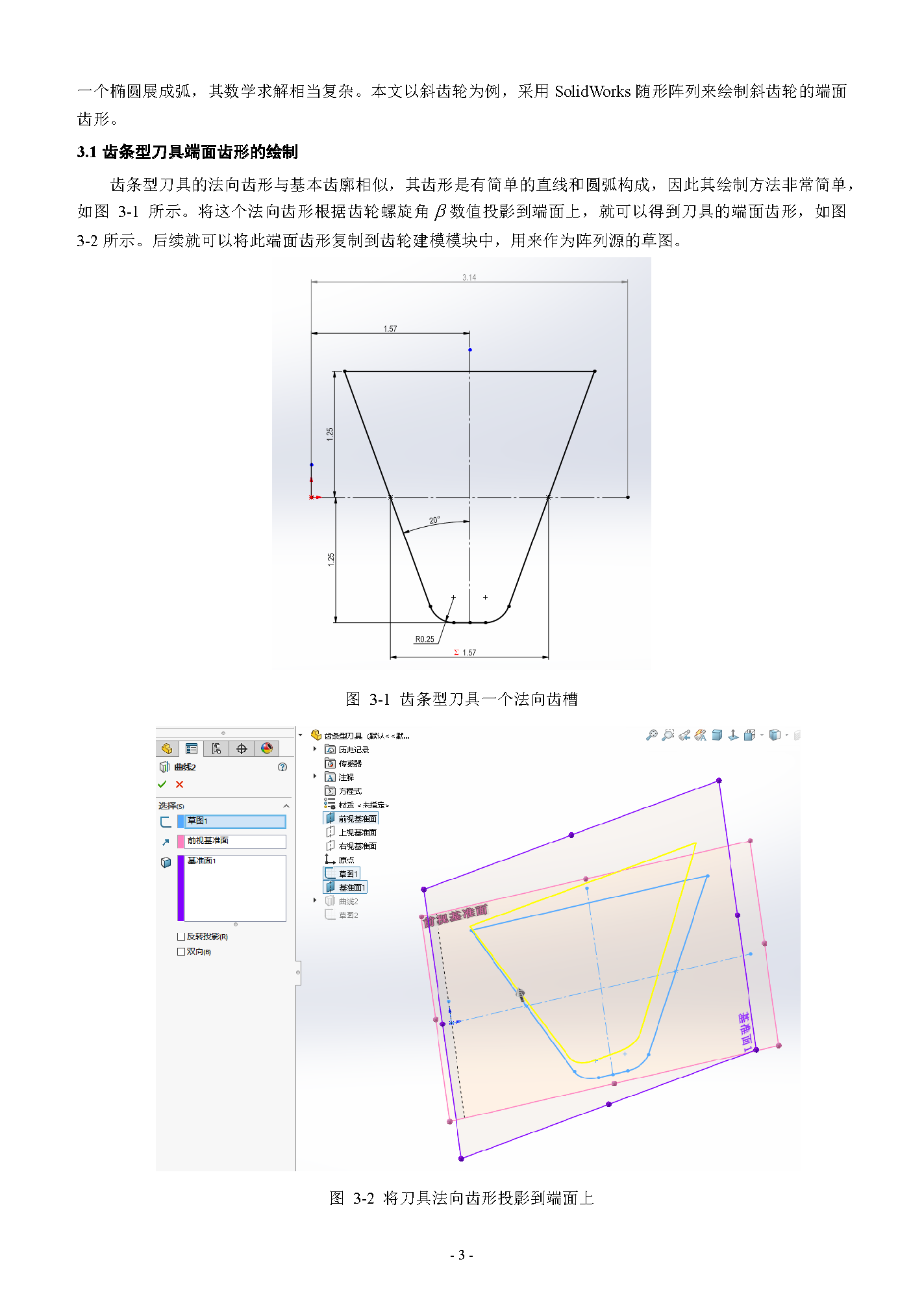

基于SolidWorks的齿轮端面齿形绘制方法 V1 3.png

jwdss · 发表于 2022-8-22 22:02

mrmrw 发表于 2022-8-22 17:46
看我的论文，其中有截图

马工，能分享一下带参模型吗？SW不太熟，想学习一下

mrmrw · 发表于 2022-8-23 08:17

jwdss 发表于 2022-8-22 22:02
马工，能分享一下带参模型吗？SW不太熟，想学习一下

斜齿轮的建模，只能利用此法建立得的端面齿形，不能得出完整的轮齿。

这要注意：SW 2021建模

2 斜齿轮建模.rar (377.23 KB, 下载次数: 14)

jwdss · 发表于 2022-8-23 09:30

mrmrw 发表于 2022-8-23 08:17
斜齿轮的建模，只能利用此法建立得的端面齿形，不能得出完整的轮齿。

这要注意：SW 2021建模

非常感谢马工

ugcai · 发表于 2022-9-1 20:43

谢谢分享！！！！！！

ZMC · 发表于 2022-9-19 21:38

学习了，感谢分享！
