忽然明白了一位大神画齿轮的原理

admin

百叶心灵 发表于 2020-12-29 16:58
应马老师建议，分享下出错的问题点和解决方法，具体如下：
1.第一步插入方程式，定义全局变量的时候，（"a ...

好样的！

mrmrw

最近仔细研究了一下该方法，这个方法对于求解齿轮的端面齿形是一个不错的正向方法。
考虑到齿轮变位、斜齿轮等几何参数的问题。我用该方法可以精确求出直齿轮和斜齿轮的端面齿形。

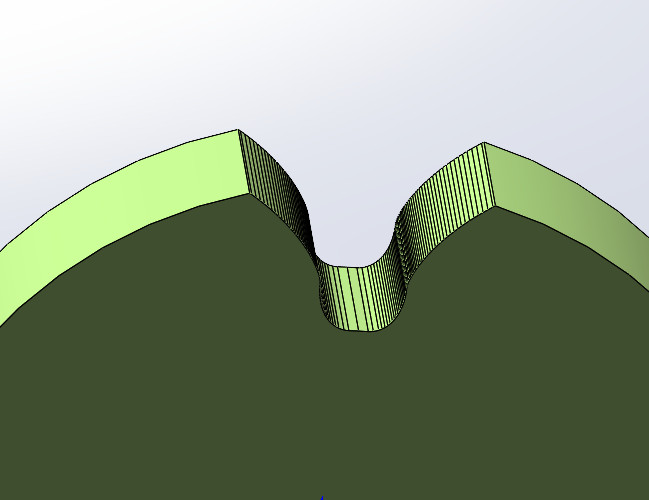

【1】直齿轮比较简单，变位的问题也一起考虑。

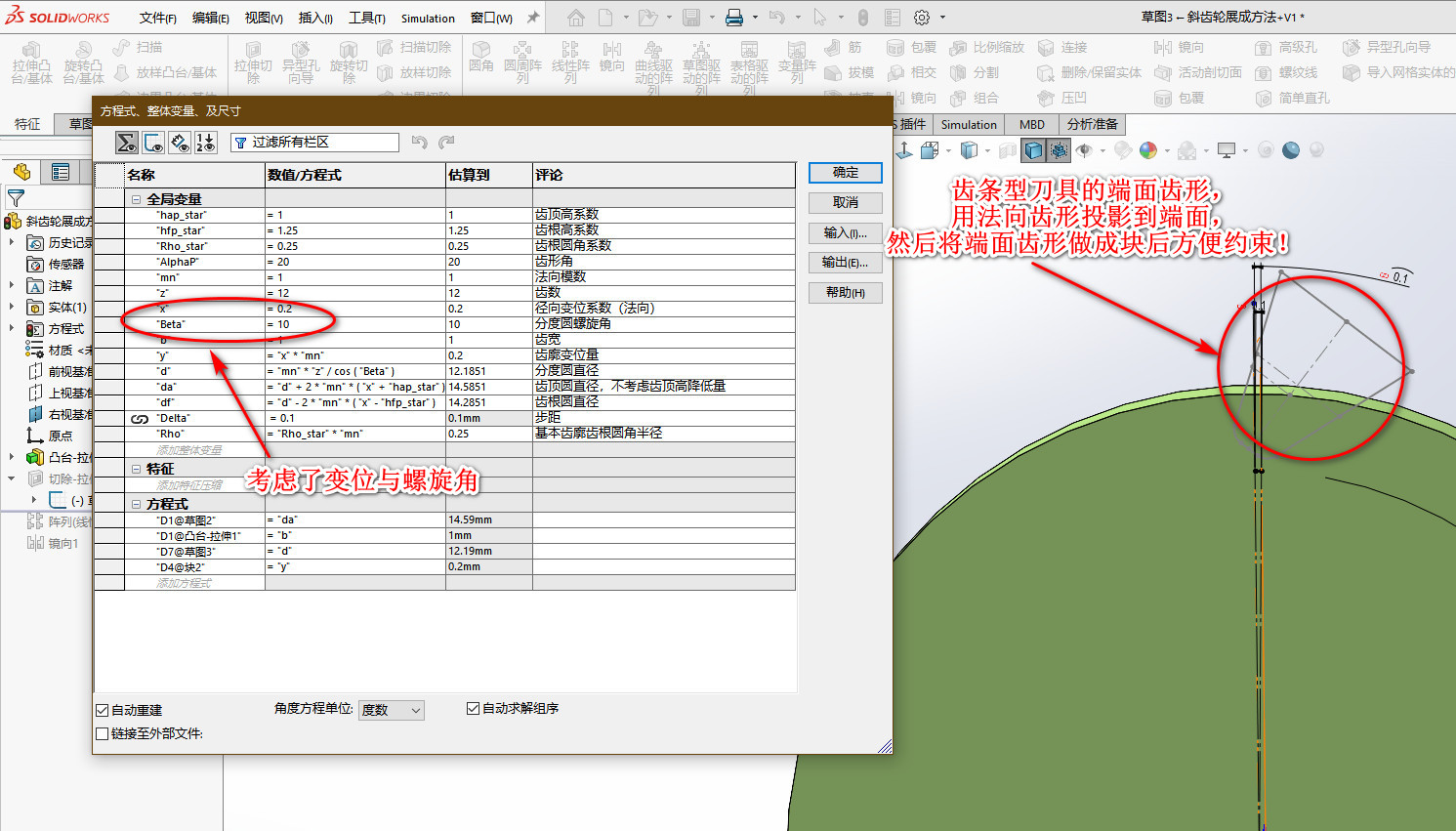

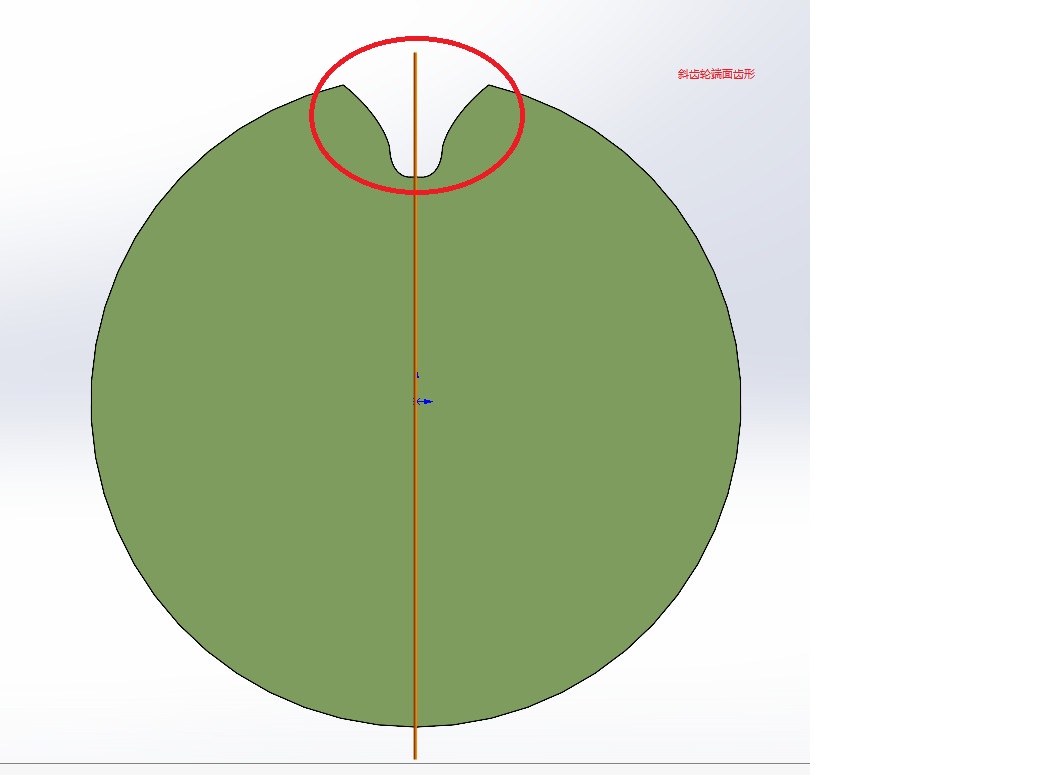

【2】斜齿轮，有点复杂！需要先把齿条型刀具的法向齿形绘制出来，然后再投影到端面上。将端面齿形做成块，然后随形阵列出斜齿轮的端面齿形。
提出端面齿形后，再利用螺旋线建立精确的斜齿轮齿形。


————————————————————————
使用本方法，对于验证包络过程，尤其是对修形的刀具包络出来的端面齿形做验证，还是比较简单，避免了复杂的计算过程。
抽时间将本方法写成论文，详细论述其过程和使用价值！
——————————————————
感谢各位网友提供的这个好方法！

michaelyang

这个方法很有创意

yxp

楼主能够专研，真的很用心啊

mrmrw

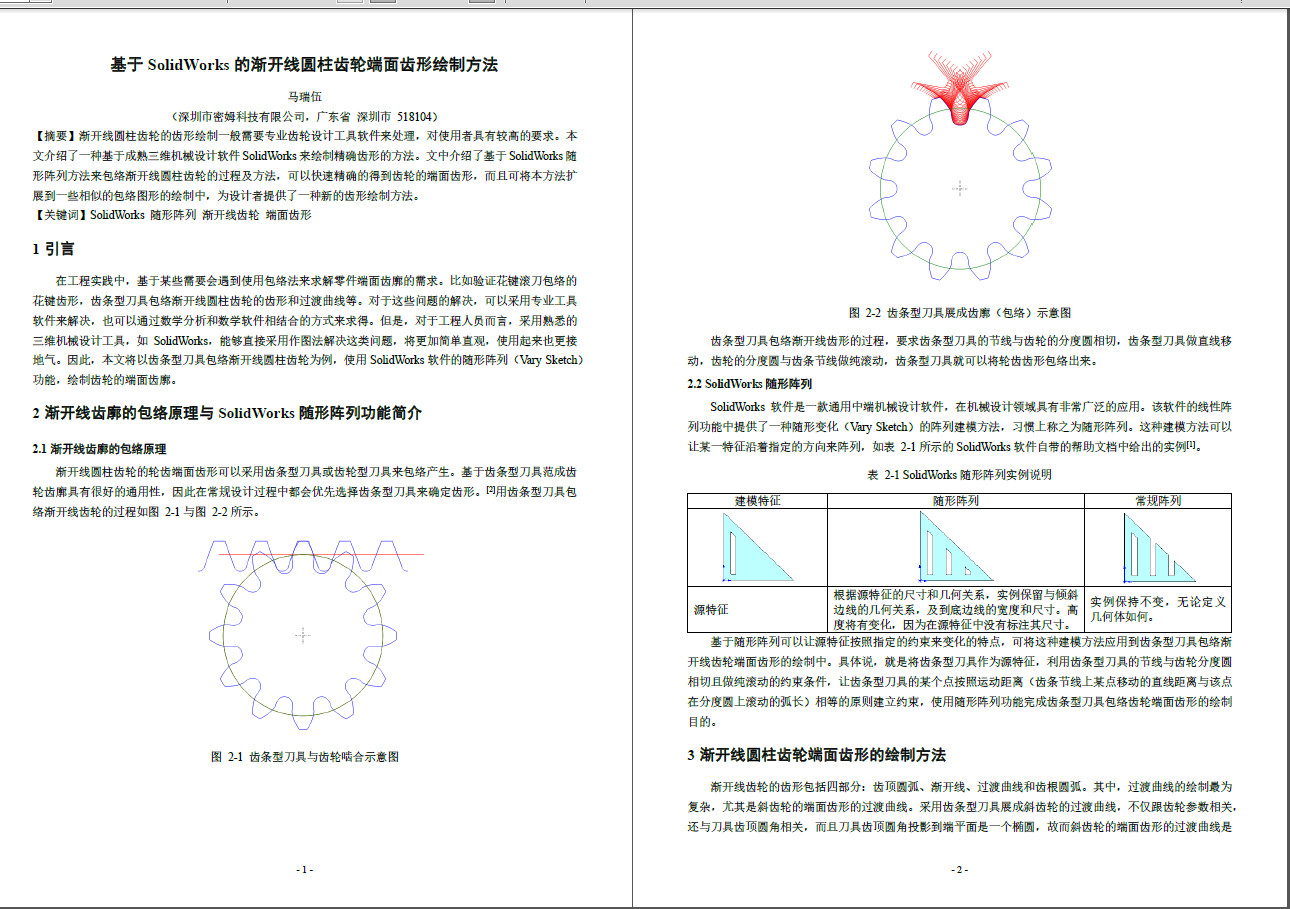

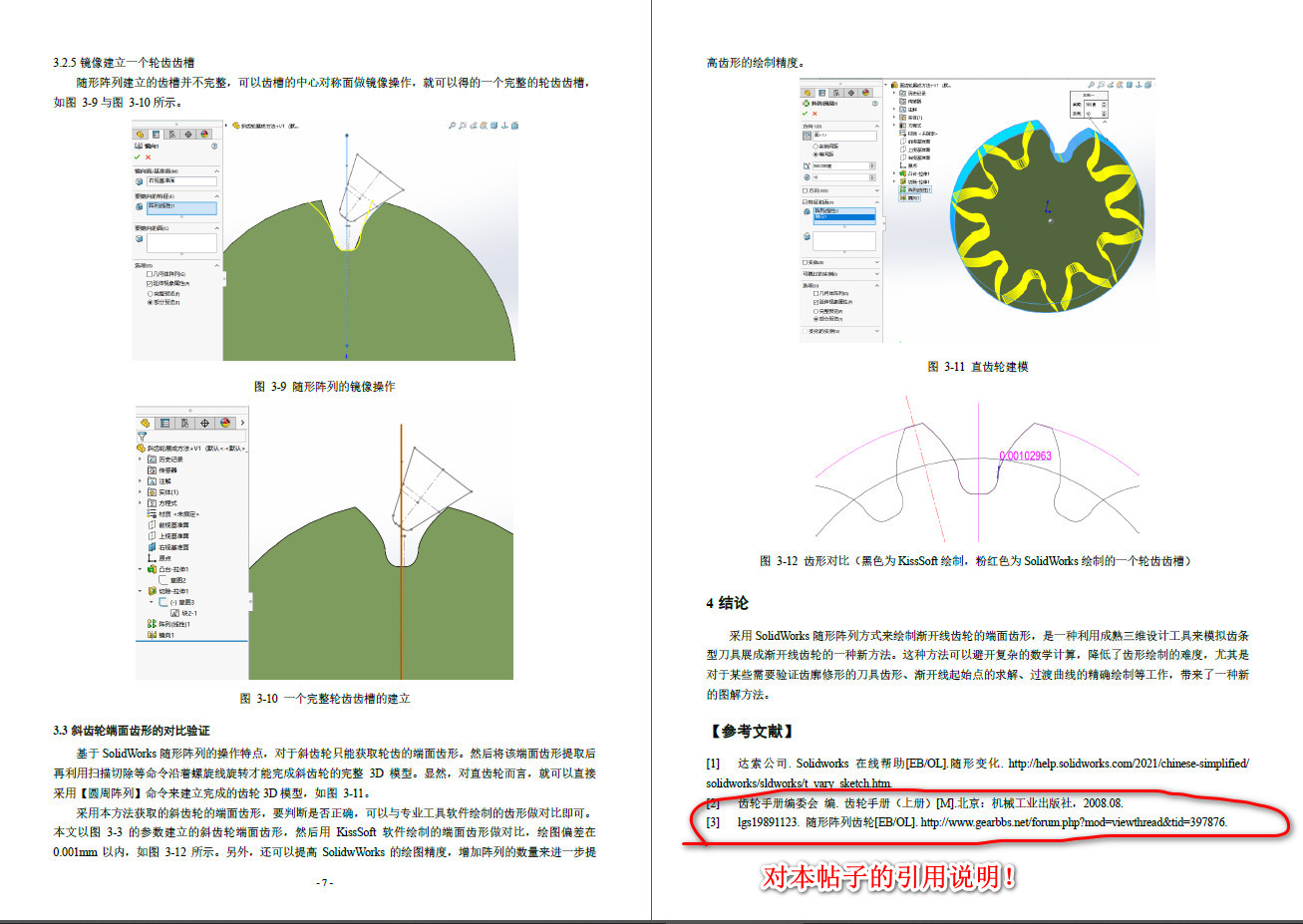

论文基本上完成，正在等待审稿！确认后再发出来，先发开头与结论！中间部分基本上就是按照本帖子给出的方法，我做的就是应用本帖给出的建模方法，将变位系数和斜齿轮的端面齿形都实现出来，弥补本帖子中一些不足！
————————
这种随形阵列方式对于齿条型刀具的包络建模比较方便，但是对于插齿刀或其它特殊刀具的包络建模不适用！也可能是我自己没有找到对应的建模方法吧！
对于复杂的齿形而二维包络问题，已经找到新的建模方法来解决这个问题了！

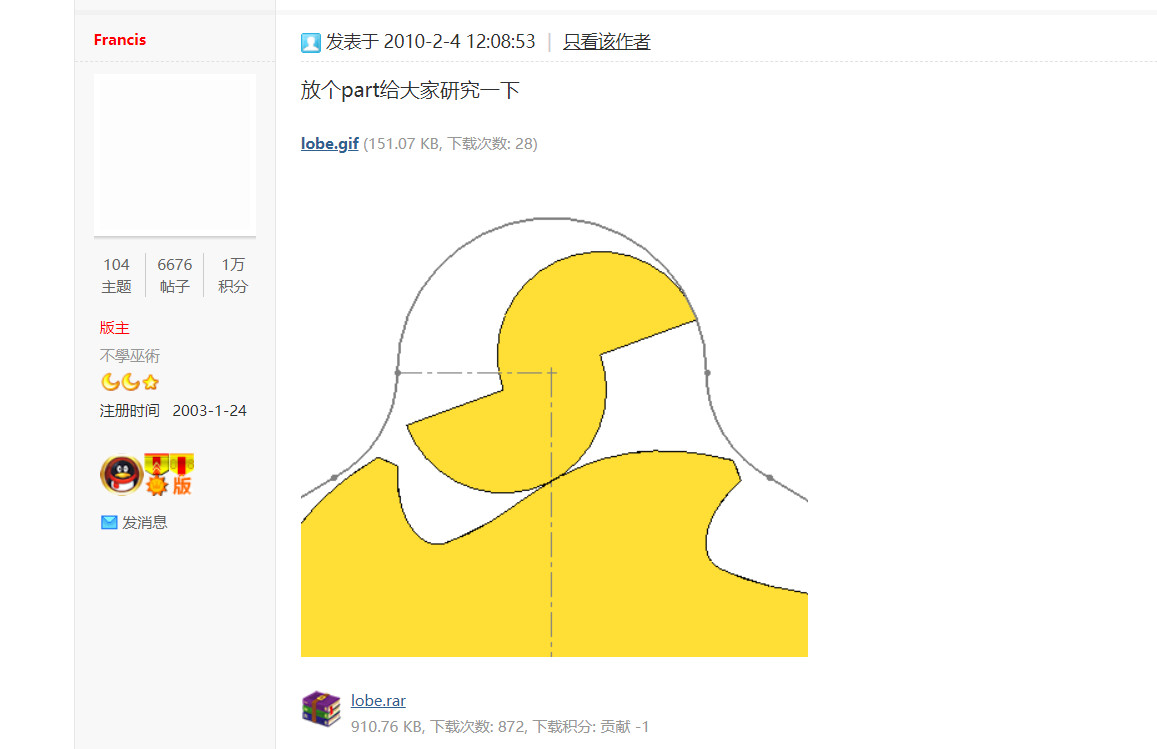

在开思论坛中，高手们都已经给出了例子！


————————————————————————

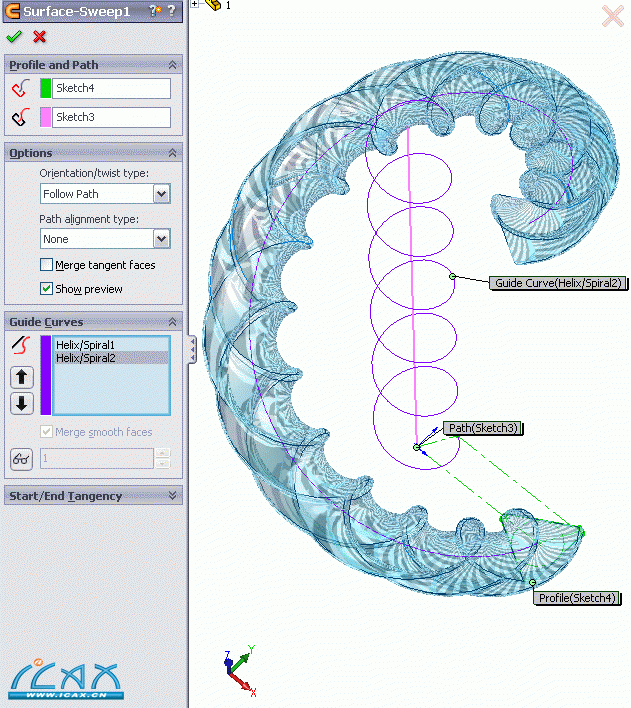

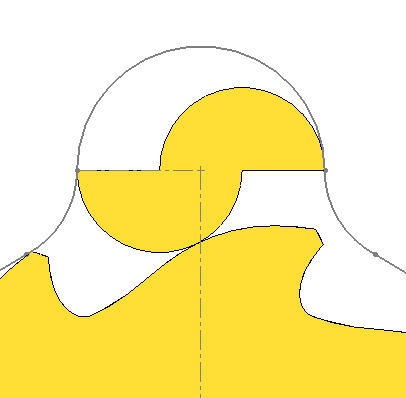

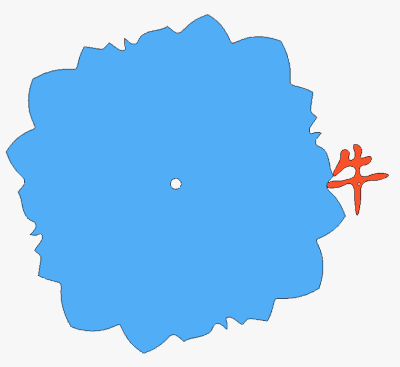

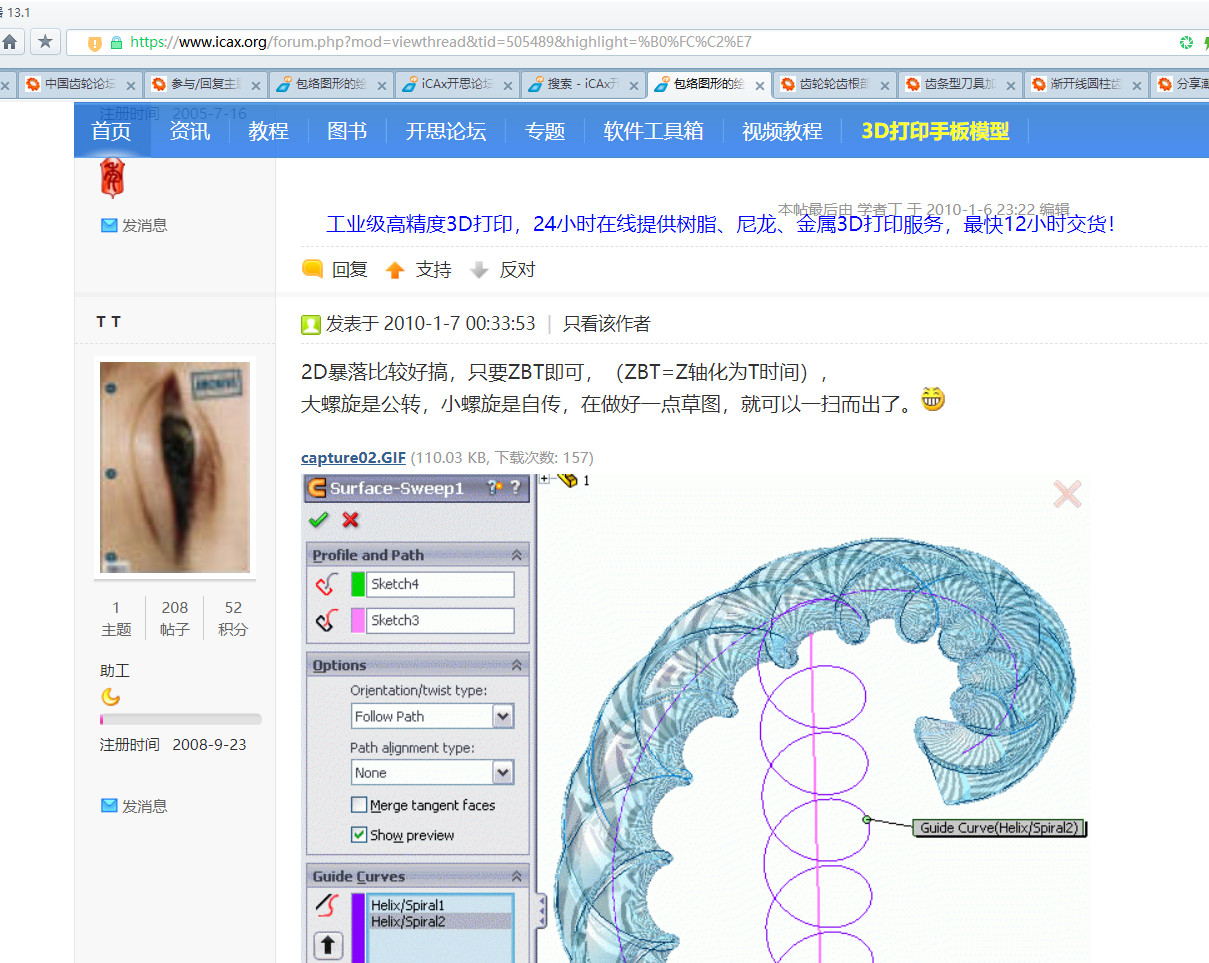

开思论坛给出的二维包络的终极绘图方法

hx888

高手,佩服

lgs19891123

mrmrw 发表于 2021-10-26 11:49
论文基本上完成，正在等待审稿！确认后再发出来，先发开头与结论！中间部分基本上就是按照本帖子给出的方法 ...

厉害，网上大神还是很多的。尤其是后面几个图，真的牛。不过我的方法也是别人的。我这个帖子里画错了，当时以为是齿轮节圆上和滚刀做纯滚动，后来发现是分度圆，
后来在新的帖子里改成分度圆了。

zhangwenwen998

好办法，感谢楼主分享，让我又学到东西了。

baizhonggui888

下载下来看，学习学习

baizhonggui888

感谢分享，值得一读
