一种从未见过的齿啮合传动

hyfjy · 发表于 2021-12-13 20:38

这样的齿形最大的优点是重合度相当的高，这款9-11齿的可以达到同时有四组齿的齿面接触，进行封油，所以从国外进口的液压机构，已经把这类的油泵做成了标准件，最大的优势是对速度不敏感，我曾参与试验时，测得从3000转到300转，输出的油压几乎不变，噪声非常低，效率相当的高。
齿形看大轮是齿面凸齿形，而小轮的齿面是凹的齿形。

woodykissme · 发表于 2021-12-13 22:18

學習了，長見識了，謝謝樓主

woodee · 发表于 2021-12-14 20:20

hyfjy 发表于 2021-12-13 20:38
这样的齿形最大的优点是重合度相当的高，这款9-11齿的可以达到同时有四组齿的齿面接触，进行封油，所以从国 ...

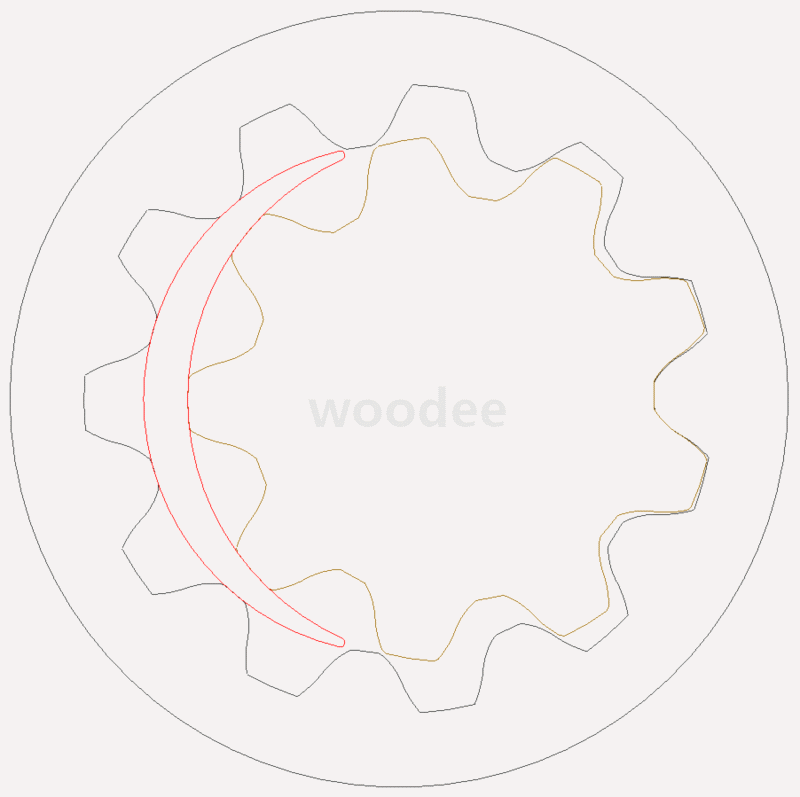

2015年前后，我看到一些资料，做了一些特殊齿形的设计观察，发现凸凹齿形，设计参数合理的话，能够做出困油最小效果：

pauleta · 发表于 2022-2-26 15:32

费老师，您好，您那内转子齿面是不是由两段曲线构成。
我按照您的参数只求得其中一段曲线的数学表达式，是否正确请您参阅附件图纸，谢谢

阿弥陀佛 · 发表于 2022-2-26 16:32

学习了，小齿轮有大奥妙呢

hyfjy · 发表于 2022-2-26 21:32

pauleta 发表于 2022-2-26 15:32
费老师，您好，您那内转子齿面是不是由两段曲线构成。
我按照您的参数只求得其中一段曲线的数学表达式，是 ...

由二段圆弧构成，故小轮的齿廓曲线是摆线的一部分，在小轮的齿顶部分有一段是二次包络曲面，成为小轮的封油点，小轮的齿顶不是普通的倒角而是二次包络曲面组成的。

hyfjy · 发表于 2022-2-26 21:36

woodee 发表于 2021-12-14 20:20
2015年前后，我看到一些资料，做了一些特殊齿形的设计观察，发现凸凹齿形，设计参数合理的话，能够做出困 ...

这类泵结构似乎只能用来传递油质的流体，而不能传递水，水的泄漏比油容易多了，而水膜又没有润滑性能，故传递水的结构会很困难。

pauleta · 发表于 2022-3-1 10:08

hyfjy 发表于 2022-2-26 21:32
由二段圆弧构成，故小轮的齿廓曲线是摆线的一部分，在小轮的齿顶部分有一段是二次包络曲面，成为小轮的封 ...

谢谢费老师指点，我再做个试试

pauleta · 发表于 2022-3-11 10:59

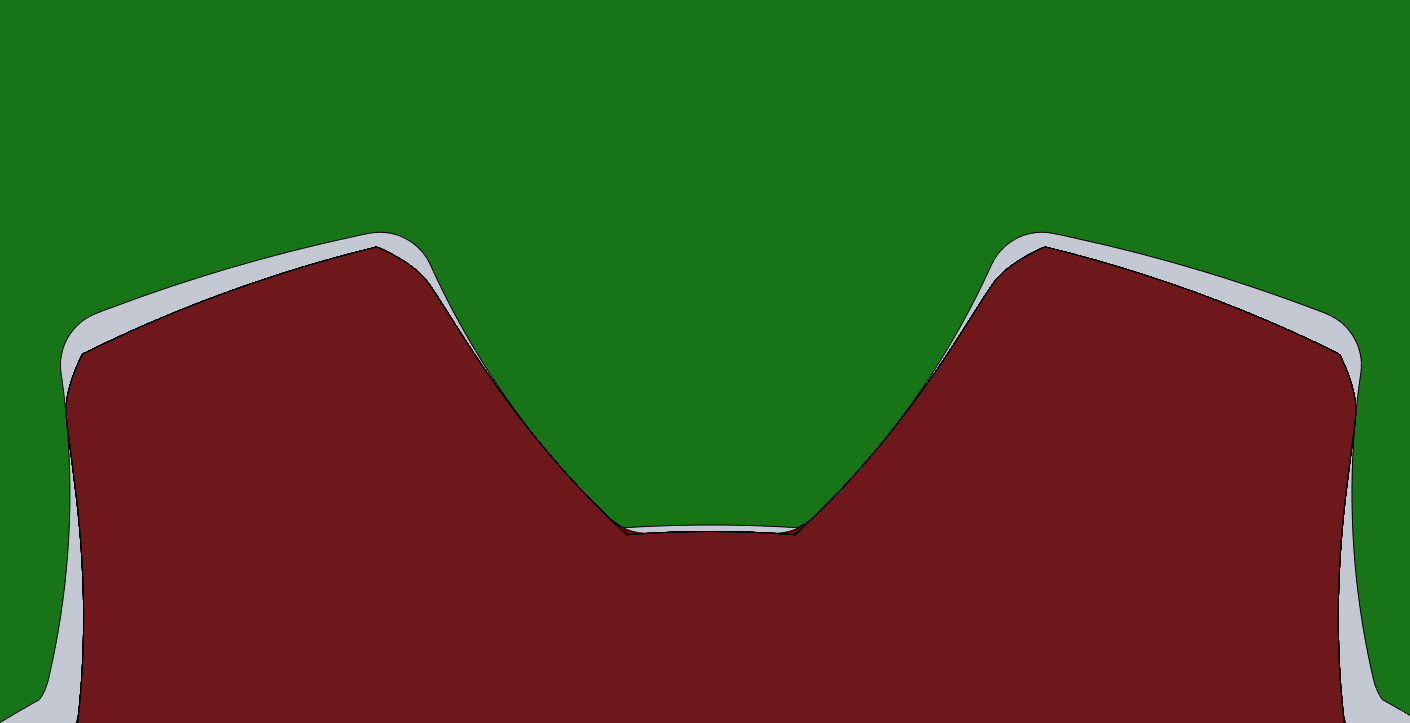

经过费老师的指点，又做了一个内转子模型，图中透明的是我做的，后面是作为比对的费老师模型。
这两端曲线可以分为两个部分，靠近齿根的一段可以用啮合方程求得，靠近齿顶的一段用包络计算求得，不知道我说的对不对。

HRCGEAR · 发表于 2022-3-21 15:36

感兴趣
