一种从未见过的齿啮合传动

hyfjy · 发表于 2016-11-10 14:09

老贴翻新，这类油泵可否做成锥形的？

freefreemen · 发表于 2016-11-17 21:02

重新生成了一个

hyfjy · 发表于 2020-3-28 21:33

愿意试着做这类产品的朋友，几年来是否有新的进展？

wq888990 · 发表于 2020-4-7 19:12

hyfjy 发表于 2020-3-28 21:33
愿意试着做这类产品的朋友，几年来是否有新的进展？

大师级别，佩服的五体投地。。。

zengxiaodong · 发表于 2020-12-18 09:40

这个帖子真的是很牛X

lyzxx · 发表于 2021-12-11 15:03

一齿差的也有类似的齿形，原理是不是一样的

hyfjy · 发表于 2021-12-11 19:58

lyzxx 发表于 2021-12-11 15:03
一齿差的也有类似的齿形，原理是不是一样的

请展示或者是照片展示，谢谢。

lyzxx · 发表于 2021-12-12 08:53

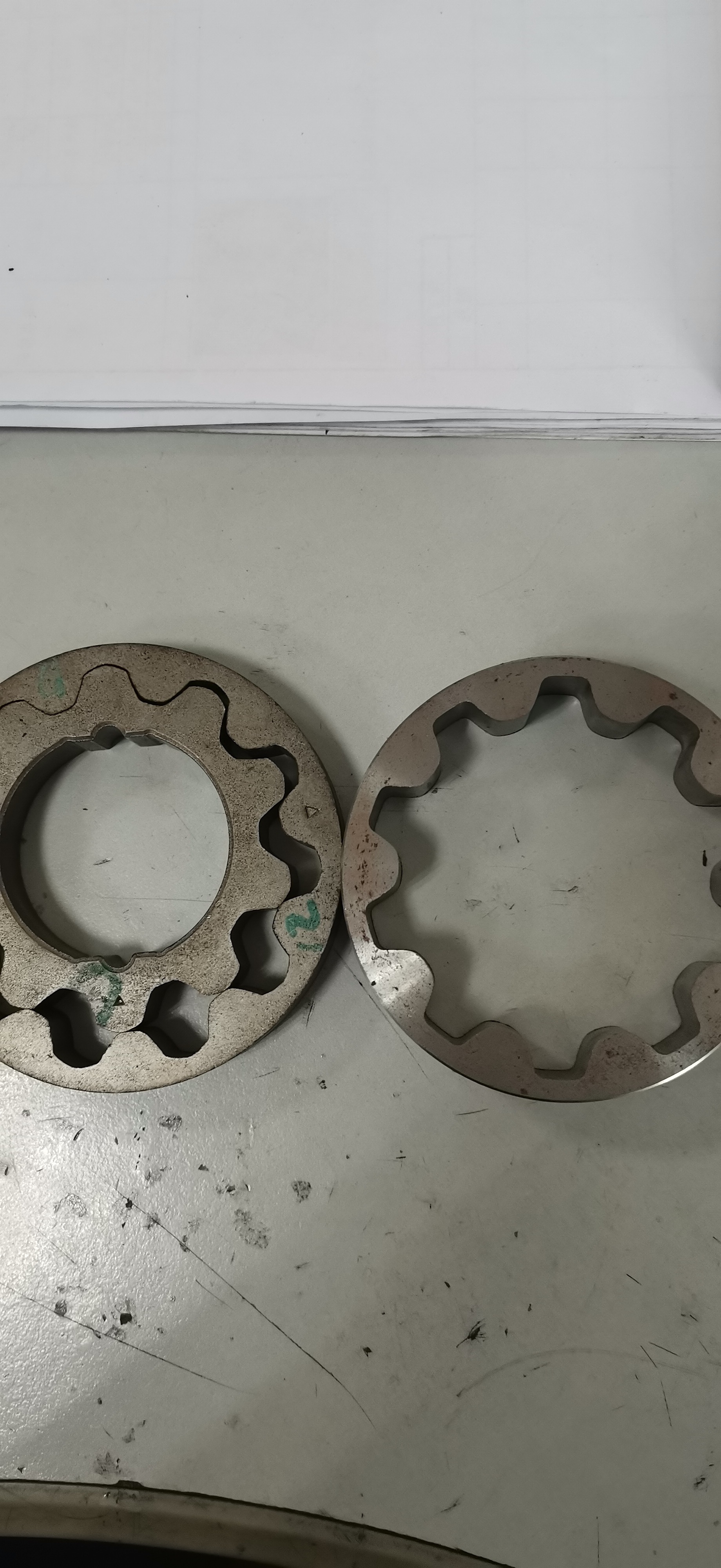

左边和右边的有差别

hyfjy · 发表于 2021-12-12 22:09

这样的一齿差的是属于摆线结构的，摆线结构无需要齿轮中间的隔板，通常会设计较高的齿高以获得较高的油流量。摆线多见于输送油流，用于液压油的传递。而不需要精准控制油压的地方多用离心式泵结构。

hyfjy · 发表于 2021-12-13 20:33

摆线的是这样的一齿差齿形，可以用作油泵

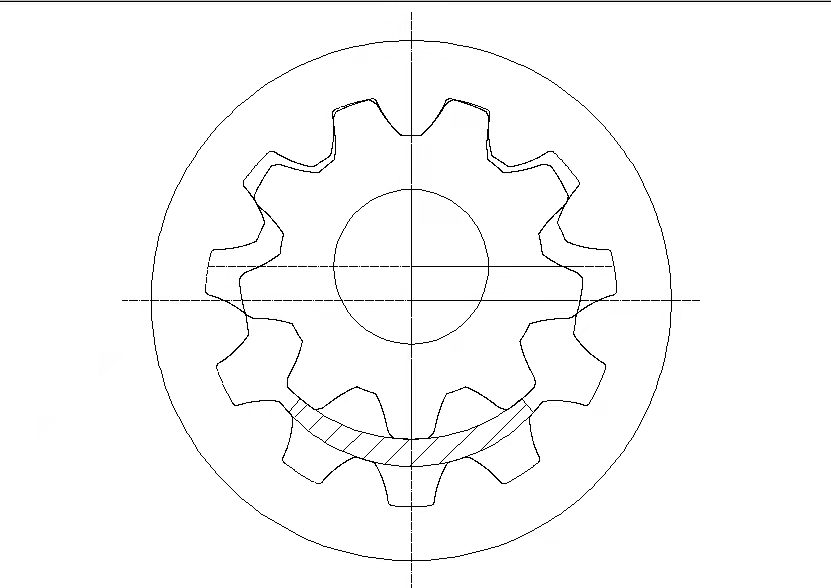

而二齿差的齿形就必须设计成这样的结构


这样的结构，难点是月牙板，要与小轮的外圆和大轮的内圆同时接触用以封油。
