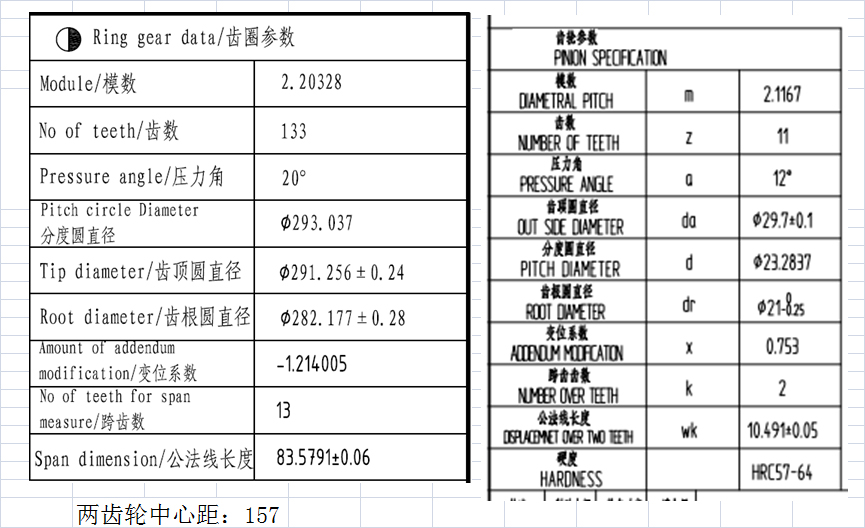

有朋友要求这两齿轮配对，参数如下

huijind · 发表于 2019-9-15 13:24

您需要登录才可以下载或查看，没有账号？注册

x

huijind · 发表于 2019-9-16 00:48

此两齿轮能组成齿轮副吗？

yongxiangle1969 · 发表于 2019-9-16 08:10

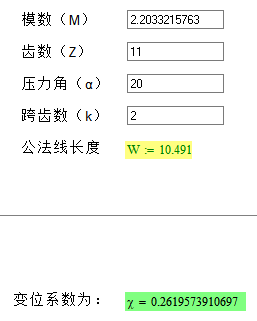

先把Z11的齿轮参数转化为Mn=2.20328, afn=20 ,xn=0.262 ,sfn=3.881。这样变成同模同压力角了，理论上可以啮合了，再验算是否干涉--含侧隙和顶隙

孙永平 · 发表于 2019-9-16 08:16

采用变模数变压力角来配对

yongxiangle1969 · 发表于 2019-9-16 08:21

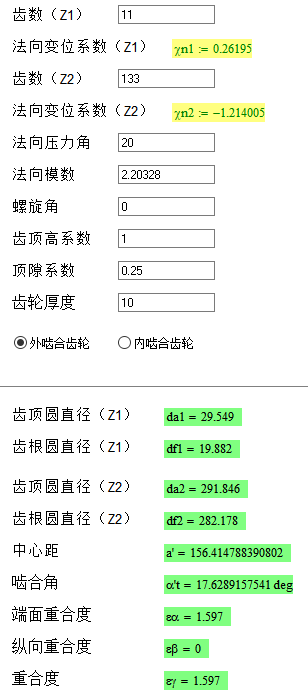

经验算，无法正常啮合。中心距157太大！

zbq2334 · 发表于 2019-9-16 11:37

中心距是大了，约156.45（图测）。
标注上，公法线最好是两个负差。
如果照表上公法线都近上限，中心距157啮合还行

huijind · 发表于 2019-9-16 12:39

谢谢！这是某发动机上的飞轮副，要求侧隙较大。所以中心距偏大。

百叶心灵 · 发表于 2019-9-16 15:52

两个齿轮只要保证 𝑚1 𝑐𝑜𝑠𝛼1=𝑚2 𝑐𝑜𝑠𝛼2就可以正常啮合传动，

freefreemen · 发表于 2019-9-16 19:31

yongxiangle1969 · 发表于 2019-9-17 08:08

表中显示Z133为齿圈，误认为内齿轮了
