三论法向基节相等法在标准螺旋齿轮传动中的应用

hzy · 发表于 2019-9-20 20:47

hzy 发表于 2019-9-20 16:33

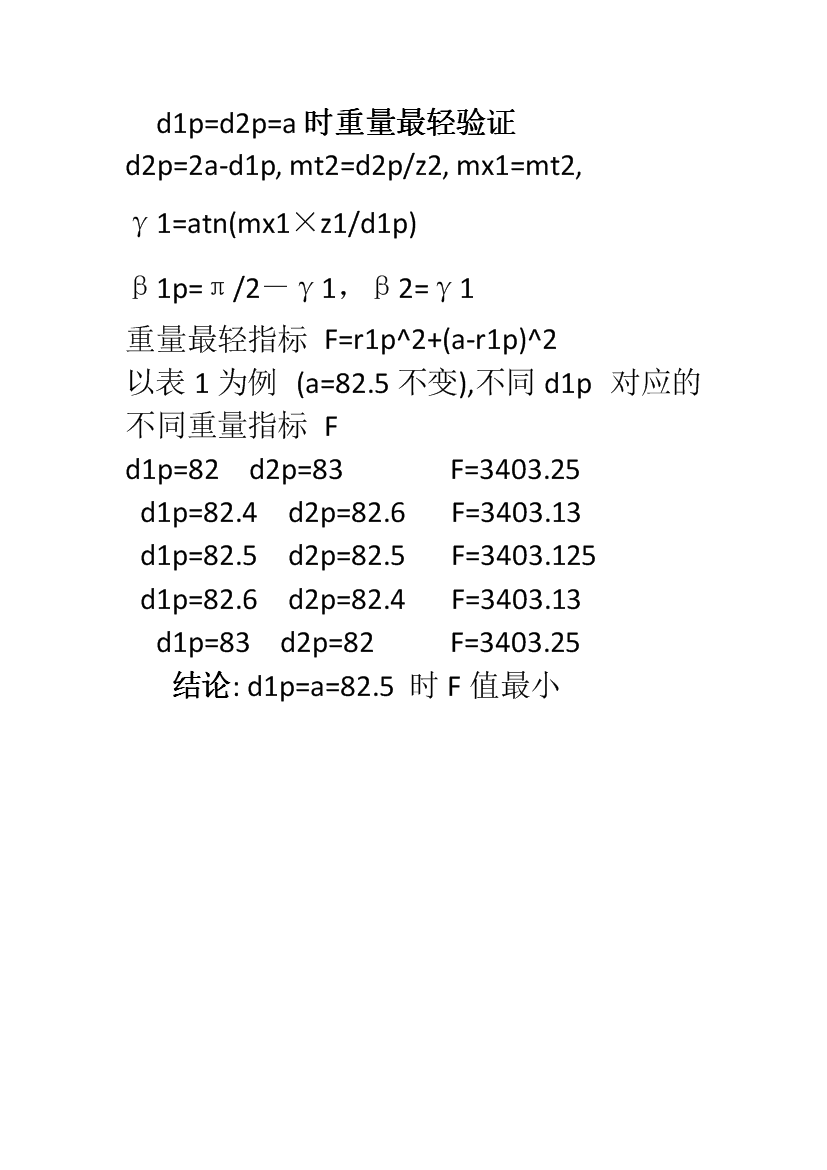

d1p=d2p=a时重量最轻验证d2p=2a-d1p,mt2=d2p/z2, mx1=mt2, γ1=atn(mx1×z1/d1p)β1p=π/2－γ1，β2=γ1 ...

抱歉！把表1中的d1p都写成a了，特此更正!

zbq2334 · 发表于 2019-9-22 16:22

请教版主
重量最轻不是标准传动，就有变位系数和，是角度变位，此情况下节圆螺旋角不等于分度圆螺旋角，节圆直径不等于分度圆直径。而在齿轮图纸上，要写明分度圆直径和分度圆螺旋角，那么，分度圆螺旋角怎么求解呢？恳请版主解惑。

hzy · 发表于 2019-9-23 20:37

zbq2334 发表于 2019-9-22 16:22
请教版主
重量最轻不是标准传动，就有变位系数和，是角度变位，此情况下节圆螺旋角不等于分度圆螺旋角，节 ...

请你到齿轮啮合理论版块参看今天下午发表的新帖"法向基节相等法计算变位螺旋齿轮公式汇总",那里提供了全套公式基例子
