渐开线斜齿轮修形量该如何确定，有经验的工程师浅谈一下，谢谢

zengxiaodong · 发表于 2019-8-5 07:30

gejianglin 发表于 2019-8-4 13:44
一般多少为合适呢，小齿轮11齿，大齿轮73齿，小齿轮转速580，，真的不知道如何去降噪了，侧隙该如何设计
...

侧隙是有推荐值的，具体要根据齿轮的参数来确定。

按照通常的估计0.04~0.08这个数值太小了，当然如果齿轮很小的话另当别论。还有一个问题，侧隙的范围也太小了，不是说做不到，而是有没有必要控制得这么严格？

举例来说侧隙0.08运转正常的话，那么侧隙0.16为什么就不允许呢？我的意思是放大范围，使得最大侧隙允许到0.16，对于加工有很大的好处！

侧隙分为圆周侧隙和法向侧隙，上文没有加以详细区分。

zengxiaodong · 发表于 2019-8-5 11:15

本帖最后由 zengxiaodong 于 2019-8-5 11:17 编辑

gejianglin 发表于 2019-8-4 13:44
一般多少为合适呢，小齿轮11齿，大齿轮73齿，小齿轮转速580，，真的不知道如何去降噪了，侧隙该如何设计
...

请参考
https://www.gearbbs.com/forum.php ... hlight=%B2%E0%CF%B6

https://www.gearbbs.com/forum.ph ... hlight=%B2%E0%CF%B6

gejianglin · 发表于 2019-8-5 12:43

感谢的话不多说，谢谢

眼睛想跟你 · 发表于 2020-5-6 16:17

非常好的参考资料

zengxiaodong · 发表于 2021-2-7 08:41

修形，没有那么神秘！

首先，如果齿轮本身精度不高，奢望靠修形来改善性能，无异于缘木求鱼。
只有齿轮精密加工到一定的程度了，为了锦上添花，才考虑修形来进一步提升性能。
因此，修形量总是宜少不宜多，免得画蛇添足。

zengxiaodong · 发表于 2021-2-7 08:46

举个例子来说吧
假设齿轮的单个齿距偏差10微米，而轮齿受载后的变形为5微米，这个时候，齿高方向的修形实在是没有太大必要！

zengxiaodong · 发表于 2021-2-7 08:56

单个齿距偏差的具体数值是由齿轮精度等级确定的，图纸上都是有这个要求的。
那么，轮齿变形怎么计算呢？
本帖不讨论热变形等复杂的工况，仅讨论一下简单的受载变形计算。
根据齿轮切向力，除以齿宽，得到了单位齿宽的载荷，这个单位齿宽载荷再除以20，就得到了轮齿变形的微米值。
例如，切向力1500牛，齿宽25毫米，那么轮齿变形就是1500÷25÷20=3微米

苏建新 · 发表于 2021-2-8 17:07

感谢大神

zzszhd · 发表于 2021-4-29 17:32

2楼和17楼都是大神

zengxiaodong · 发表于 2021-10-28 13:10

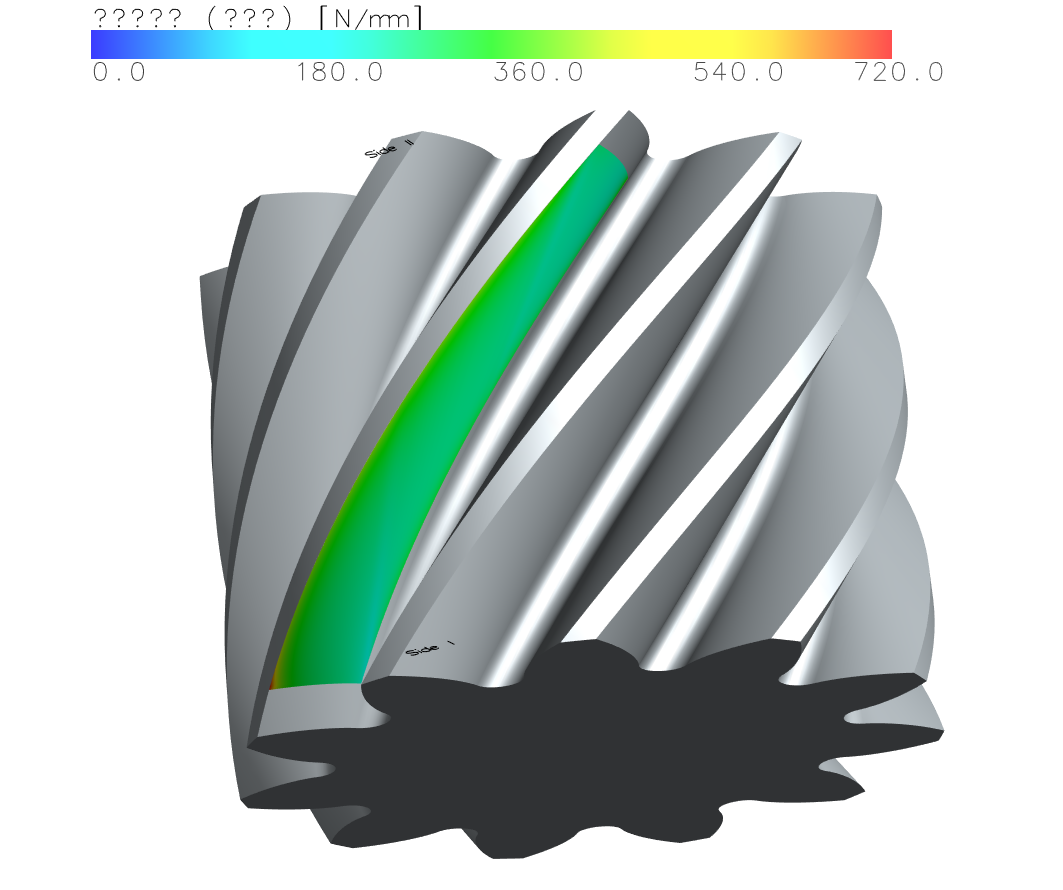

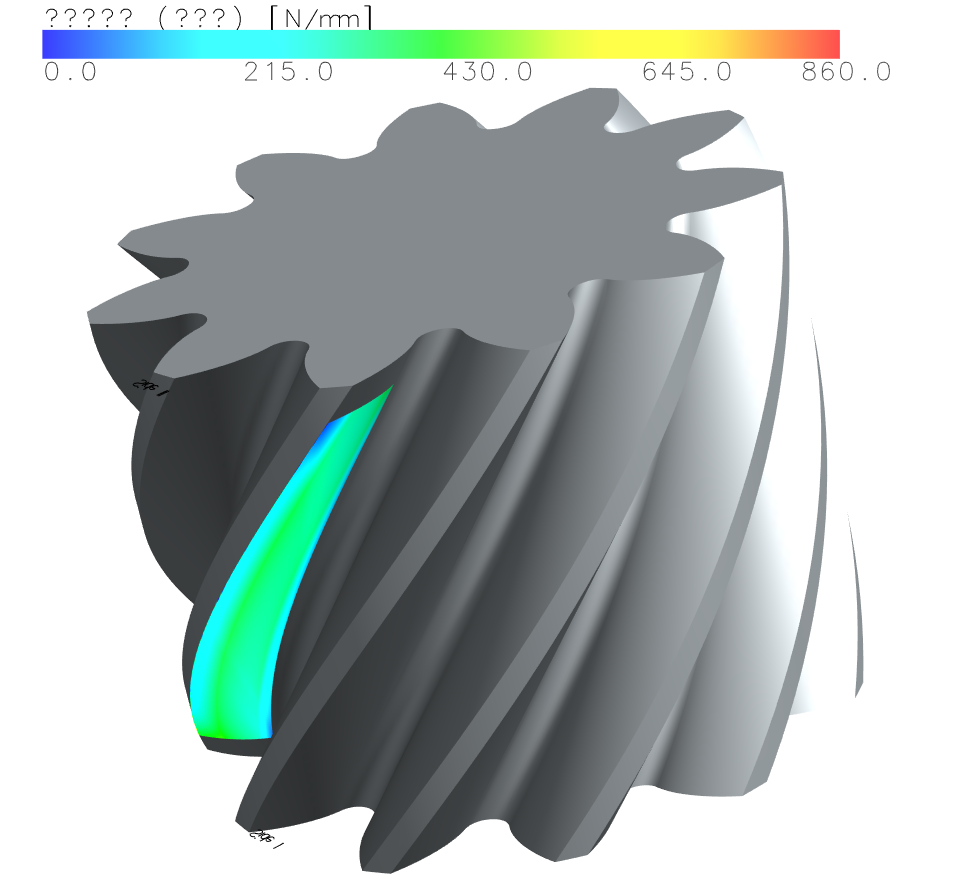

37度斜齿轮，修形与不修形齿面法向力分布对比

修形

不修形
