设计直齿圆锥齿轮的切边模

slb-1018 · 发表于 2010-11-22 19:06

好东西，拜读了！

jxgzlyh · 发表于 2010-11-22 19:33

费老言之有理，受教了！谢谢

jingshi · 发表于 2010-11-23 08:35

感谢10楼的资料，学习了

wralph · 发表于 2010-11-28 15:36

我们是在齿模电极上多加一部分直边，以让开齿顶

wralph · 发表于 2010-11-28 15:42

还有就是，如果直接以热锻齿形的电极去打切边模，由于收缩氧化等问题，齿厚会有较大的收缩，所以最好还是用精整的电极去做，这样即使有变化，也在几丝，对于精度要求不高的齿轮影响可以忽略

hyfjy · 发表于 2010-12-1 20:32

QQ号为450180793的朋友在直齿锥齿轮的机械加工夹具上想了个好办法，用直线的齿形取代曲线的齿形，只保证被加工的直齿锥齿轮齿坯在装夹时仅有齿面与夹具的齿面相接触，这样得出的夹具可以在加工中心上直接成形，精度也要高得多。征得这位朋友的同意，在这里把他的经验也发上来供朋友们探讨。

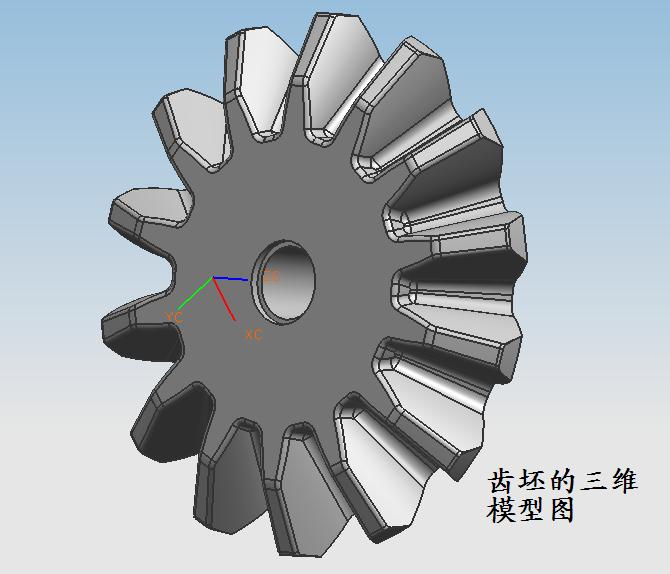

这是直齿锥齿轮精锻坯的图

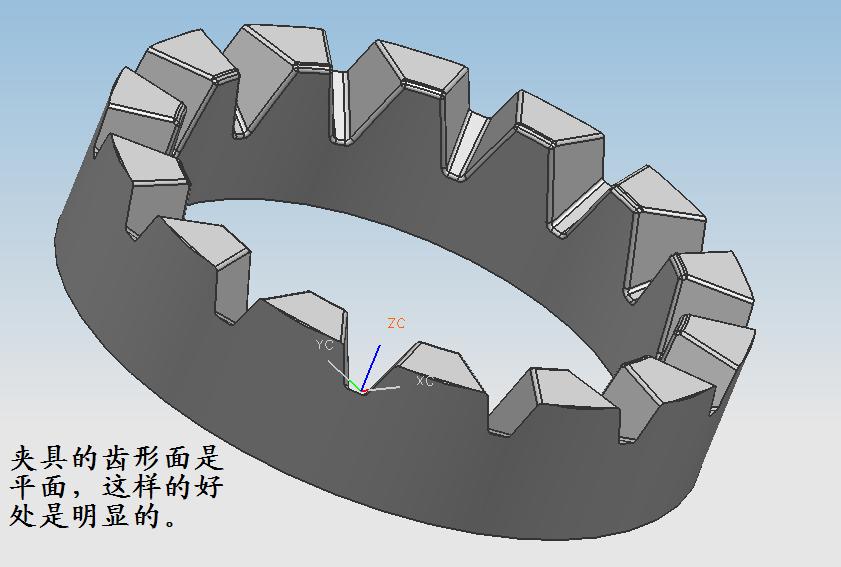

相应的机械加工夹具的示意图，

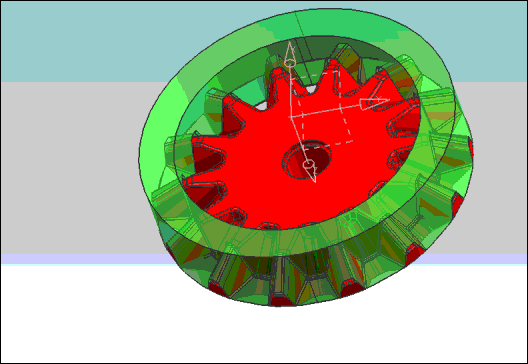

相配合的图

还有一个是可以看得更清楚的动作图。


我以为这种方法设计夹具是合理的，也是一种好办法。

陌路萧郎 · 发表于 2011-7-18 09:55

受教了

燕凡 · 发表于 2011-8-17 11:42

我认为切边与锻件有很大的关系，精车有切不干净的现象。
齿形夹具做成线接触更好

燕凡 · 发表于 2011-8-17 11:46

模型~~~

lshlj666 · 发表于 2011-8-24 22:56

我们公司做生产冷锻锥齿轮的夹具，做出的齿形齿圈跳动可以达到0.02，齿数一样，M不是相差很大，夹具基本可以通用。
