磨齿砂轮齿形计算

luomo226

dengxiangxi 发表于 2018-11-22 08:09
这个程序经过验证了吗

和包络结果对比过，可信度还是蛮高滴……

luomo226

春哥li 发表于 2018-11-22 10:26
他这个跨棒距190.843应该是齿厚输入的一个选项，选择输入齿厚2.2131了这个跨棒距就和后面的计算没什么关 ...

其实优化可以的：
1、计算过程是根据输入选项a的数据，进行后台计算，然后再发过来计算输入b的输入；
2、目的是什么？就为了好看？算M值？没意义啊。

kszgf

这东西不错，看能不能学习一下，比较喜欢

redstars

这东西不错，看能不能学习一下，比较喜欢

jhoste

压力角越大，越没有力

18628611118

看完了楼主的软件，有几个疑问想请教下：
① 软件举例中 我认为红色字是主动输入，黑色字是系统算出？是这样理解的吗？
② 分度圆齿厚的位置 砂轮齿形参数显示是3.284 ，软件输入值的是2.2131，这两个是什么关系？
③ 有修缘起始位置，终止位置默认是齿顶圆吗？
④ 鼓形中心位置是怎么来的？一般不都是起始点和终止点的中间位置吗？
⑤ 鼓形要求0.01，砂轮鼓形量参数怎么变成了0.0083
⑥ 分度圆位置到dca′的位置高度差 计算出来的数字和您的软件标注的数据稍有不同，分度圆是92.88，dca′位置是94.225
⑦ 图中1.7126的值指的是评价起始圆位置到分度圆位置吗？计算出的结果有点不同
楼主有空的话，是否可以赐教一下！

luomo226

看完了楼主的软件，有几个疑问想请教下：
① 软件举例中 我认为红色字是主动输入，黑色字是系统算出？是这样理解的吗？
答：是的；
② 分度圆齿厚的位置 砂轮齿形参数显示是3.284 ，软件输入值的是2.2131，这两个是什么关系？
答：2.2131是齿轮分圆齿厚，3.284是砂轮与齿轮啮合节线位置齿厚，两者有计算关系，相当于一个是齿厚，另外一个是齿槽宽（节圆）；
③ 有修缘起始位置，终止位置默认是齿顶圆吗？
答：是的；
④ 鼓形中心位置是怎么来的？一般不都是起始点和终止点的中间位置吗？
答:鼓形中心位置，是鼓形起始点和终止点展长中心位置转换到砂轮上位置，但考虑到制造工艺，目前不好做，可忽略；
⑤ 鼓形要求0.01，砂轮鼓形量参数怎么变成了0.0083
答：表示方向不一样；
⑥ 分度圆位置到dca′的位置高度差 计算出来的数字和您的软件标注的数据稍有不同，分度圆是92.88，dca′位置是94.225
答：没太理解？
⑦ 图中1.7126的值指的是评价起始圆位置到分度圆位置吗？计算出的结果有点不同
答：是的，齿条啮合原理；
楼主有空的话，是否可以赐教一下！

18628611118

luomo226 发表于 2019-1-17 20:37
看完了楼主的软件，有几个疑问想请教下：
① 软件举例中 我认为红色字是主动输入，黑色字是系统算出？是这 ...

谢谢楼主的详细的解释，我已明白之前不理解的地方

xiaohu3516

建议加上展成验证功能就更完美了！

luomo226

xiaohu3516 发表于 2019-1-18 17:33
建议加上展成验证功能就更完美了！

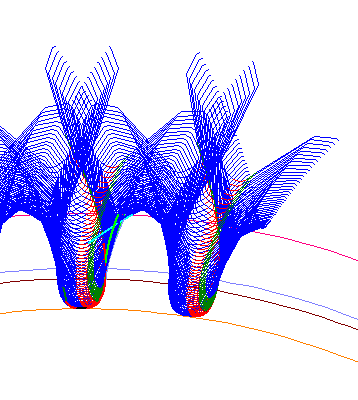

包络来了……
