克林根贝尔格锥齿轮建三维模型免费3次

智远智能

根据提供的克林根贝尔格锥齿轮参数，我们可以建立克林根贝尔格锥齿轮的三维模型，导入UG中即可建立精确的齿轮副模型。本帖里我们提供免费建模服务3次，欢迎大家验证。

hyfjy

任何可行的参数，放三套出来不就行啦。谢谢了

智远智能

自己出题自己做，可能公信力不足，还是请版主出个题吧

xiaodi868

是不是真得，任意做一套严重下可好

hyfjy

智远智能 发表于 2018-10-31 20:39
自己出题自己做，可能公信力不足，还是请版主出个题吧

给出一套格里森制弧齿锥齿轮图：

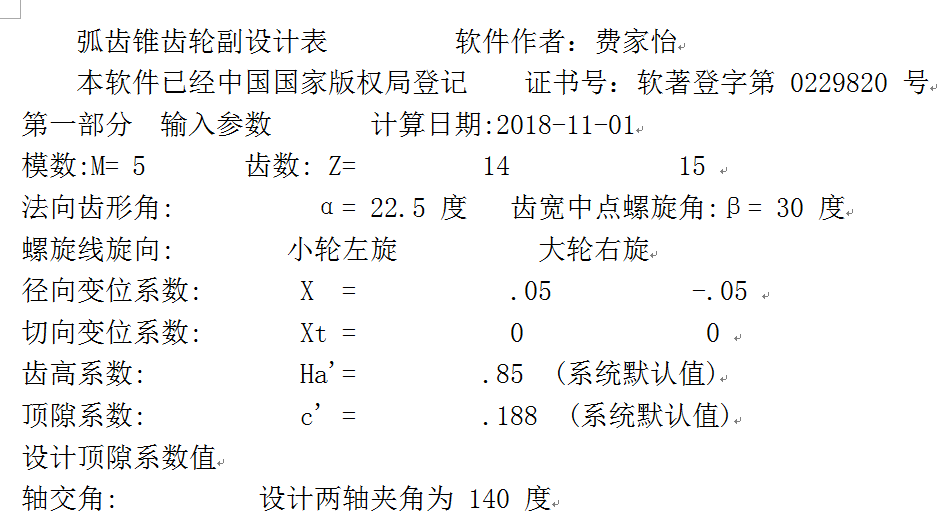

基本参数 ：

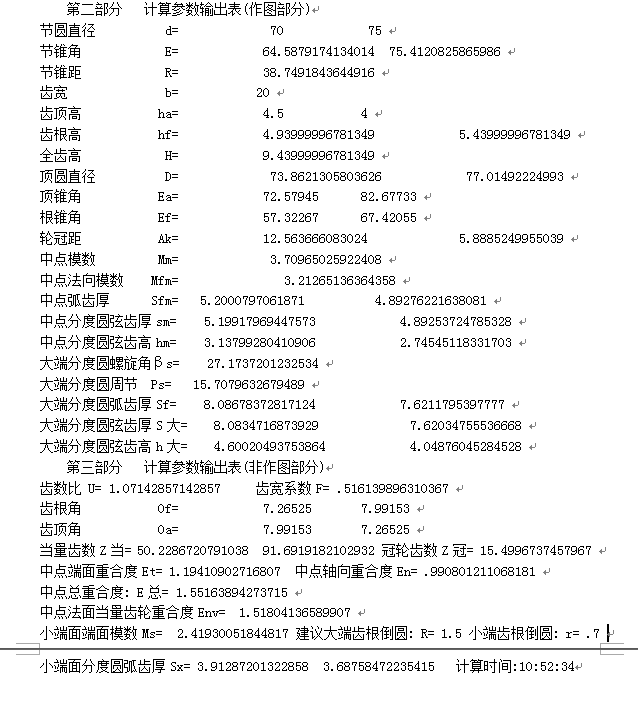

计算参数：

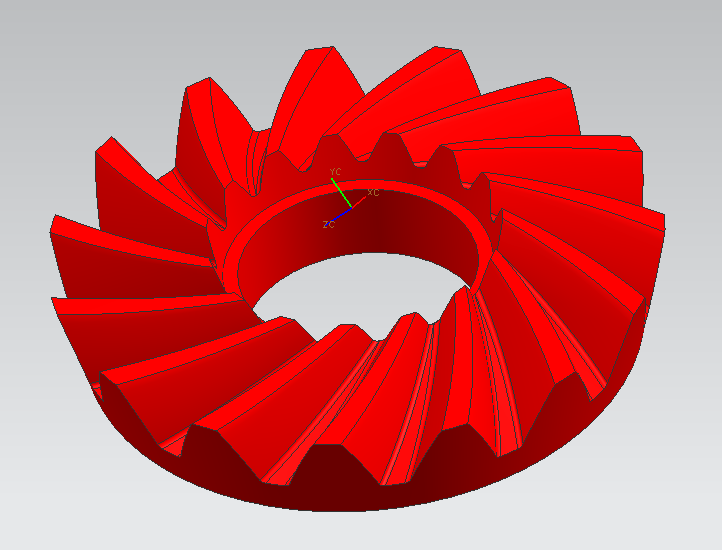

大轮截屏：

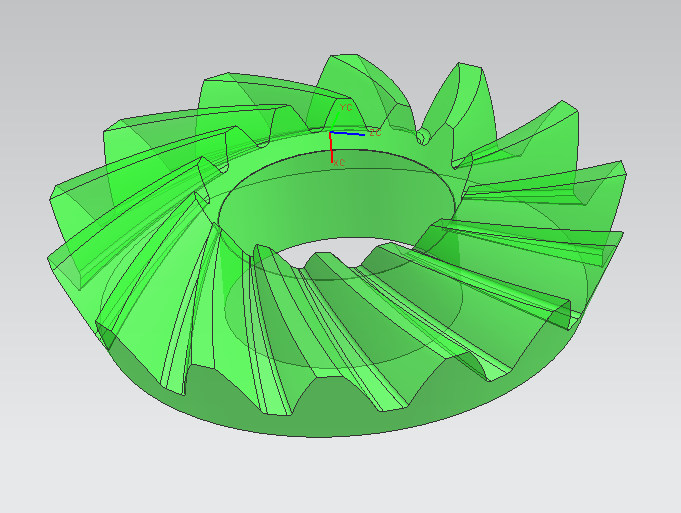

小轮截屏：

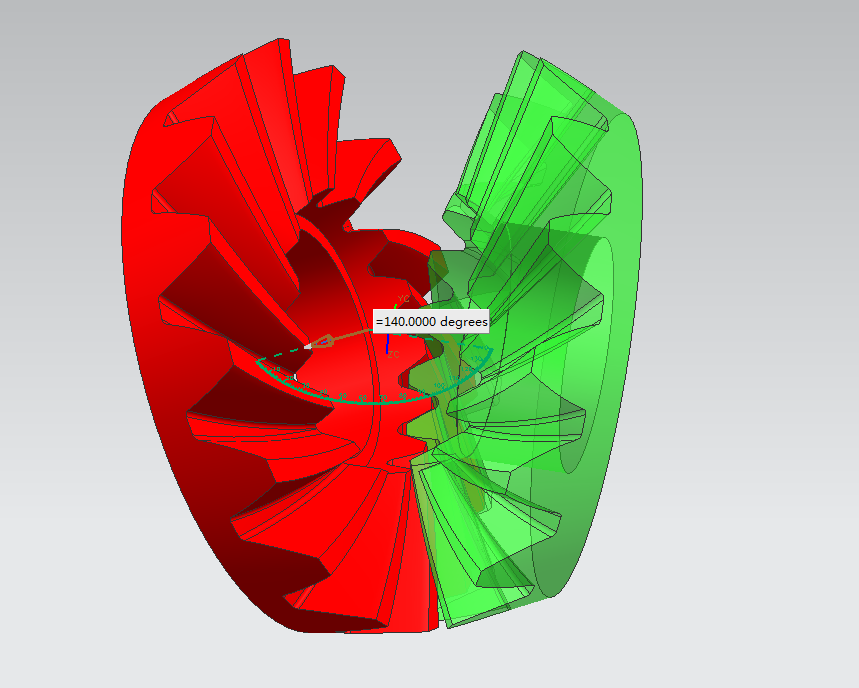

装配图截屏：

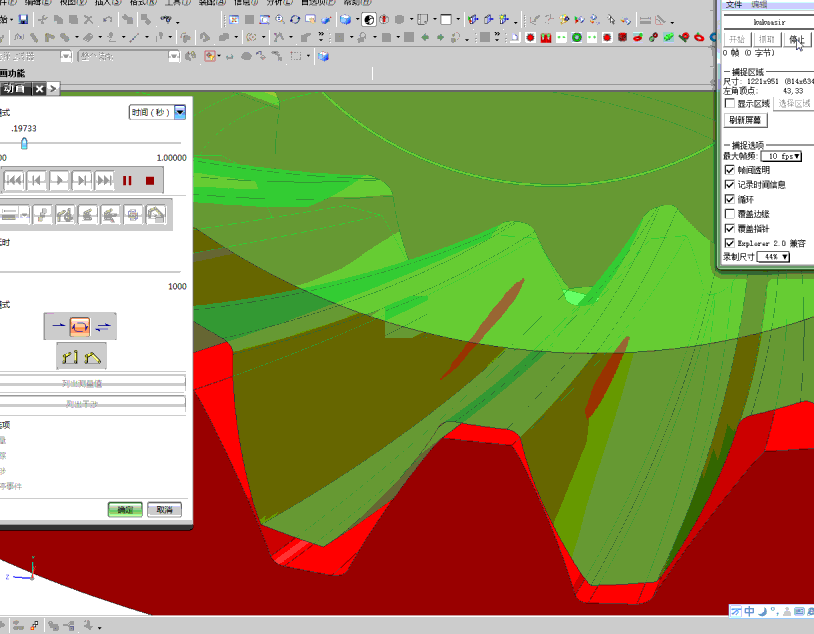

啮合印痕：

hyfjy

装配模型：
14-15.part1.rar (2 MB, 下载次数: 0)

2018-11-1 11:41 上传

点击文件名下载附件

14-15.part2.rar (2 MB, 下载次数: 0)

2018-11-1 11:41 上传

点击文件名下载附件

14-15.part3.rar (1.82 MB, 下载次数: 0)

2018-11-1 11:41 上传

点击文件名下载附件

hyfjy

回答”xiaodi868“的问题，在软件中，齿侧固有间隙是可控的项目，只需要在软件中设置一下就可以控制齿轮副的齿侧间隙 。当然，对于不太熟悉的设计者来说，软件充分考虑到可能的情况，自动保留最小侧隙。

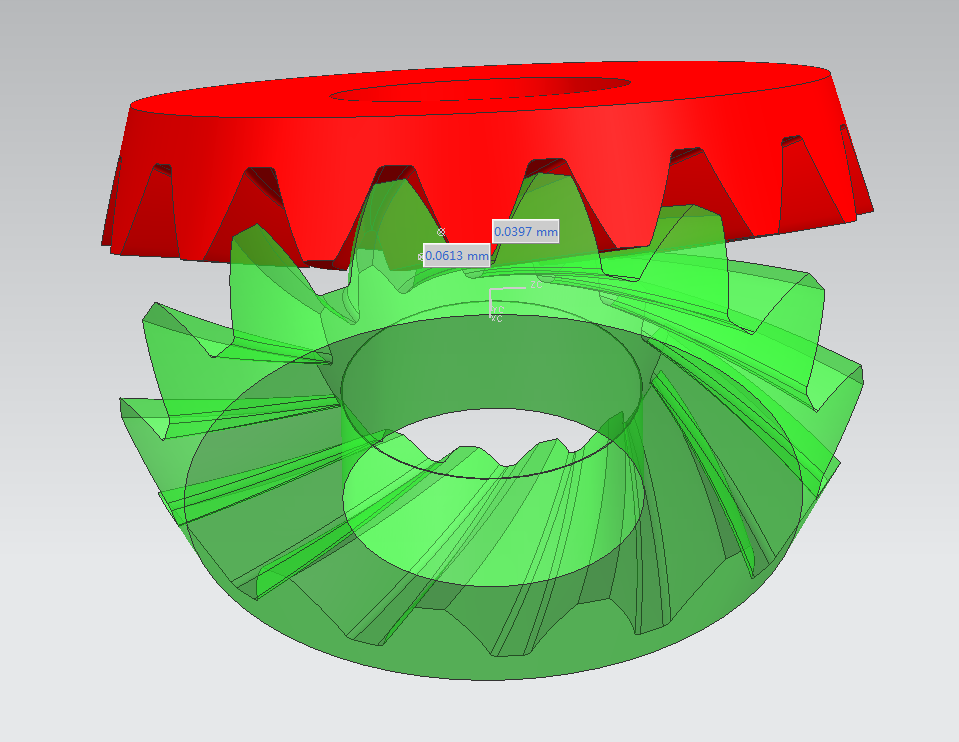

对于本例，大端模数为5二面的最小间隙分别为0.0397mm和0.0613mm,二者之和为0.1mm（在单面啮合时，另一面的间隙为0.1mm,对于通常精度，达到这个间隙，还是能用的，加上考虑到能用放电间隙等方法进行解决，从设计角度说，已经满足了要求。这是用的默认值。


测量尺寸为最小值，其他部分的容油厚度，也还算是比较充裕的。

智远智能

大家有点跑偏了，这个帖子里只讨论克林根贝尔格锥齿轮的相关问题
格里森锥齿轮的可以到这个帖子里讨论
https://www.gearbbs.com/forum.ph ... d=268653&extra=

智远智能

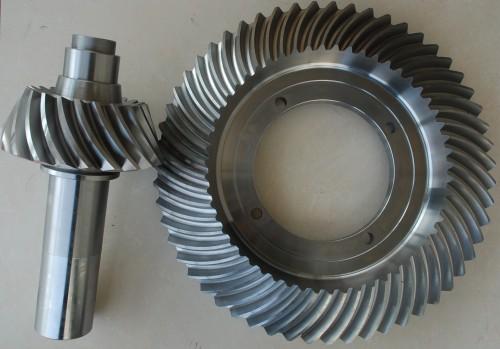

放个加工的实物吧

hyfjy

智远智能 发表于 2018-11-2 21:44
大家有点跑偏了，这个帖子里只讨论克林根贝尔格锥齿轮的相关问题
格里森锥齿轮的可以到这个帖子里讨论
ht ...

正是我给了一套格里森制的参数，需要您用克制的做出相同参数的模型啊，在同样参数下，在有限元中用同样的方法设置载荷，如果最大应力的值较小，差值超过了5% ，就可以认为有较大的可能，承载力矩也会相应增大的啊。故我把需要的基本参数以及计算参数全部放在这里，供您挑选，做出同参数的克制模型呢。
