神奇的计算软件：计算不求人，机械设计计算样样行.

speed_long · 发表于 2010-12-23 21:35

回复洪都诺夫斯基的帖子

洪兄，你太谦虚了！
如果你考虑公布你的那些齿轮软件，刀具软件的源码，
计算不求人软件的源码我也会考虑的。

马甲一号 · 发表于 2010-12-24 14:31

本帖最后由马甲一号于 2010-12-24 14:39 编辑

hehehehehe

speed_long · 发表于 2010-12-24 22:26

本帖最后由 speed_long 于 2010-12-24 22:26 编辑

      已知跨棒距M值求变位系数

模数:                   mn=6
齿数:                   z1=31
齿形角:             an=20
螺旋角:             helix=18
量棒直径:          dp=11
量棒跨距M值:    M1=217.352

端面齿形角:       at=atan(tan(an)/cos(helix))= 20.941896
分度圆直径:       d1=mn*z1/cos(helix)= 195.571974
量棒中心所在圆的压力角:
                        aD=among[ceil(z1/2) eq z1/2,acos(d1*cos(at)/(M1-dp)),acos(d1*cos(at)*cos(90/z1)/(M1-dp))]= 27.869183

?变位系数:       x1=[inv(aD)-dp/(z1*mn*cos(an))-inv(at)+pi/(2*z1)]*z1/(2*tan(an))= 0.549996

speed_long · 发表于 2010-12-26 20:40

回复 speed_long 的帖子

以上内容复制到计算不求人里面即可使用.
改变数据,再计算就可以得到新的结果.

13674270948 · 发表于 2010-12-27 11:20

下完看看再说

supperroom2010 · 发表于 2010-12-27 13:37

speed_long,经试用齿轮已知中心距计算，提两个小建议：
1.输入的数字和结果的数字用不同的颜色区分开。你的软件好像是用输入区和输出区分开的，但输入区也有不需改动的数字，看着不明显。生手不易操作，软件推广应考虑下下。
2.变位系数分配不能仅仅限于滑动率分配。你的软件是参考了老大AGMA的成果，不错。但希望多些选择变位系数的途径（如强度分配等）；同时，你的出错功能好像没有，最起码还应该考虑滑动率分配后选择的变位系数在（-2，2）间吧。
其他未测试。

speed_long · 发表于 2010-12-27 19:26

回复 supperroom2010 的帖子

你好,你的建议很好!
软件暂只区分了变量和关键字的颜色.
实际上我们只提供了一个空白的计算算平台,
至于你要用来计算什么,都是你自己决定的,你写什么公式,他就计算什么内容.
里面支持报警功能,如:

mrmrw · 发表于 2010-12-27 22:20

回复 speed_long 的帖子

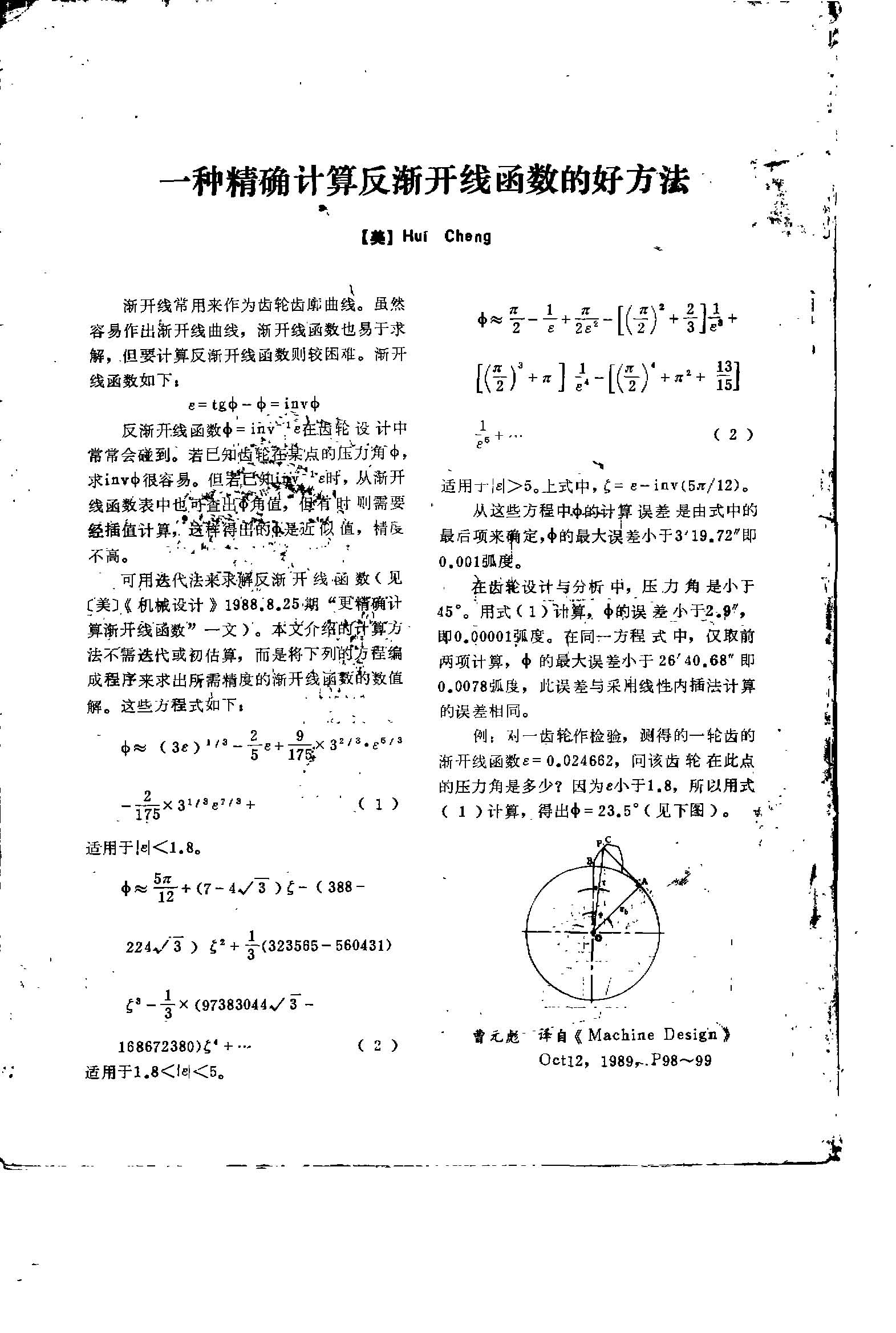

美国佬做的很仔细，可以直接用一个公式计算反渐开线函数

speed_long · 发表于 2010-12-27 22:28

回复 mrmrw 的帖子

仔细看了一下公式,都是一些近似的公式,没有严密的逻辑性可考?

huangminfeng · 发表于 2010-12-28 19:31

没有什么参考意义
