齿轮设计出现问题，求大佬指点

s2345yui

freefreemen 发表于 2018-1-28 09:36
噪音优化

谢谢啦，齿轮弄得我真是一头包

s2345yui

freefreemen 发表于 2018-1-27 07:48
用简易算法算的

哈哈 谢谢版主 减速箱尺寸都限死了 这齿轮难做啊

s2345yui

submariner 发表于 2018-1-27 16:31
模数 4
小轮17
大轮55

谢谢大佬抽出宝贵的时间帮我验算

s2345yui

hyfjy 发表于 2018-1-26 23:09
磨齿较难实现，滚齿问题不大，径向进刀从齿轮处开始滚齿，刀具会自动走出齿轮二端的走刀槽的。

版主 较难实现磨齿的话是不是就意味着磨不出来了啊

submariner

freefreemen 发表于 2018-1-28 09:36
噪音优化

看看这组噪音咋样？
mn： 4
z1： 17
z2：55
xn1： 0.5354
xn2：-0.05215
螺旋角：13.5877345°
中心距：150
还有这组：
mn：4
z1：17
z2:：55
xn1：0.3699
xn2：-0.17925
螺旋角：15.242615°
中心距：150

freefreemen

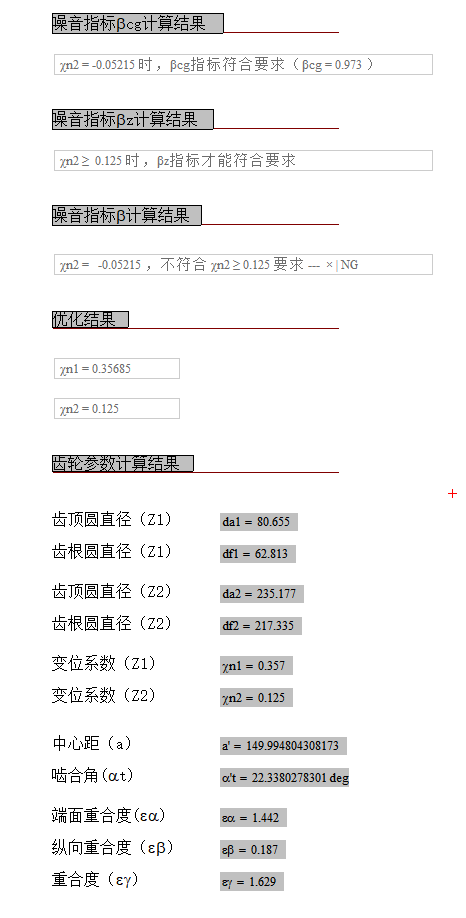

freefreemen 发表于 2018-1-28 09:36
噪音优化

我这个是倒过来的呀

freefreemen

submariner 发表于 2018-1-29 14:36
看看这组噪音咋样？
mn： 4
z1： 17

我的算法结果跟书上的有点差别，也找不出原因，不一定对
好像是按等强度算的吧

zcty

能加工，但是不怎么好，可以考虑轴尺寸变小，然后加套

submariner

freefreemen 发表于 2018-1-29 19:59
我的算法结果跟书上的有点差别，也找不出原因，不一定对
好像是按等强度算的吧

我也算不出和那书上完全相同的数据，这两项始终都有一定的差别，即使齿顶直径设置为书上同样的数值也不行

submariner

m=3.5,
z2=61,
z1=20,
a=150,
xn1=0.90556
xn2=0.0905
β=15°
b=40
综合起来，建议你用以上参数，齿宽也可以改成45，修形或装配调整效果会更好，接触和弯曲强度、最大滑动系数、齿顶厚、重叠系数、齿宽、中心距都能满足要求；
df1=70.058
或者
mn= 3
z2= 73
z1= 24
a'= 150
xn1= 0.46700228147325
xn2=-0.777258343784896
β= 15.4462608241261°
b= 40
df1=70.0


        ------- GEAR 1 -------- GEAR 2 --
Power (kW)        [P]            75.000
Speed (1/min)        [n]            1450.0             475.4
Torque (Nm)        [T]             493.9            1506.5
Application factor        [KA]              1.25
Required service life (h)        [H]          20000.00
Center distance (mm)        [a]           150.000
Normal module (mm)        [mn]            3.5000
Pressure angle at normal section (°)        [alfn]           20.0000
Helix angle at reference circle (°)        [beta]           15.0000
Number of teeth        [z]                20                61
Facewidth (mm)                     40.00             40.00
Accuracy grade        [Q-ISO 1328:1995]             6             6
Fatigue strength. tooth root stress (N/mm2)        [σFlim]            430.00            430.00
Fatigue strength for Hertzian pressure (N/mm2)        [σHlim]           1500.00           1500.00

Root safety 2.198 1.940
Flank safety 1.106 1.144
