齿轮设计出现问题，求大佬指点

s2345yui

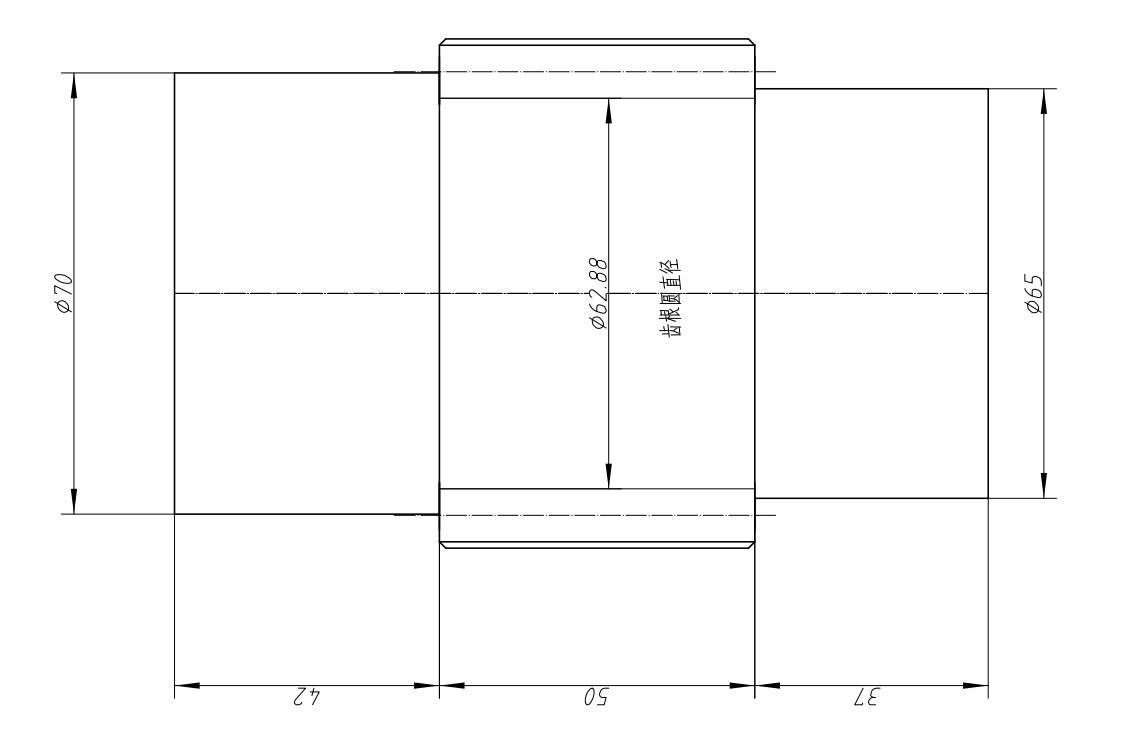

已经成熟的减速箱，需要设计一款大大速比的齿轮，中心距和轴承的安装孔径不能改变，使用功率从110Kw降至70Kw所以就减小了模数，但随之而来就出现齿根圆直径要小于装配轴承的轴的直径，请问这样能加工嘛 。
切齿刀切到轴上也行，或是能介绍下其他方法 在此谢过了

sdjn_xxl

应该是不能加工

submariner

可以加工，齿根圆直径小的情况不算罕见

s2345yui

submariner 发表于 2018-1-25 17:31
可以加工，齿根圆直径小的情况不算罕见

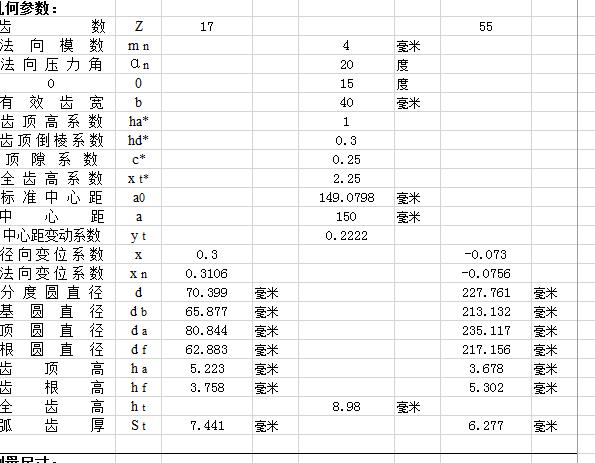

谢谢啦 齿轮轴的输入转速1450r/min 使用功率70Kw 用了几个软件验算都符合强度 材料20CrMnTi 大小齿轮表面均渗碳淬火60~65HRC第一次设计齿轮 请问能不能帮忙验算下

yongxiangle1969

精度不高，批量小，考虑用指状铣刀加工

yongxiangle1969

还可以通过参数优化：比如螺旋角=16°，Cn*=0.2，变位系数Xn17=0.456,Xn55=-0.4065,齿根圆df=64.788。应该还可以优化

yongxiangle1969

螺旋角=16°，Cn*=0.2，变位系数Xn17=0.49,Xn55=-0.4405,齿根圆df=65.06

yongxiangle1969

当然，强度等其他指标得重新校核

HBTIANZE

加工没有问题的，滚刀需要卧到齿端加工。

submariner

yongxiangle1969 发表于 2018-1-26 08:23
还可以通过参数优化：比如螺旋角=16°，Cn*=0.2，变位系数Xn17=0.456,Xn55=-0.4065,齿根圆df=64.788。应该 ...

以小齿轮齿根圆直径最大为目标，以下列条件为约束：1、重合度不小于1.2
2、滑动率不小于1.5
3、齿顶厚不小于1.6
4、不根切
5、不干涉
6、标准齿高、标准顶隙
优化的结果：

mn= 4
z1= 17
z2= 55
x1=0 .88613847
x2= 0.53537806
螺旋角0度
中心距a= 149.0798

目标函数值：df1=65.0891
如果齿顶厚只需大于1mm，其余约束条件不变，可以使用以下参数（df1=66.466）：
mn= 4
z1= 17
z2= 55
x1= 1.058249
x2= 0.363267
0度
