齿轮设计出现问题，求大佬指点

s2345yui · 发表于 2018-1-26 09:19

submariner 发表于 2018-1-26 08:40
以小齿轮齿根圆直径最大为目标，以下列条件为约束：1、重合度不小于1.2
2、滑动率不小于1.5
3、齿顶厚 ...

谢谢我再验算一下看看

s2345yui · 发表于 2018-1-26 09:19

yongxiangle1969 发表于 2018-1-26 08:29
当然，强度等其他指标得重新校核

谢谢啦我再验算一下看看

MyFunction · 发表于 2018-1-26 13:54

楼主的齿轮参数没有问题，加工也没有问题，从齿轮轴的端面开始滚齿和磨齿就可以了。

hyfjy · 发表于 2018-1-26 23:09

磨齿较难实现，滚齿问题不大，径向进刀从齿轮处开始滚齿，刀具会自动走出齿轮二端的走刀槽的。

freefreemen · 发表于 2018-1-27 07:48

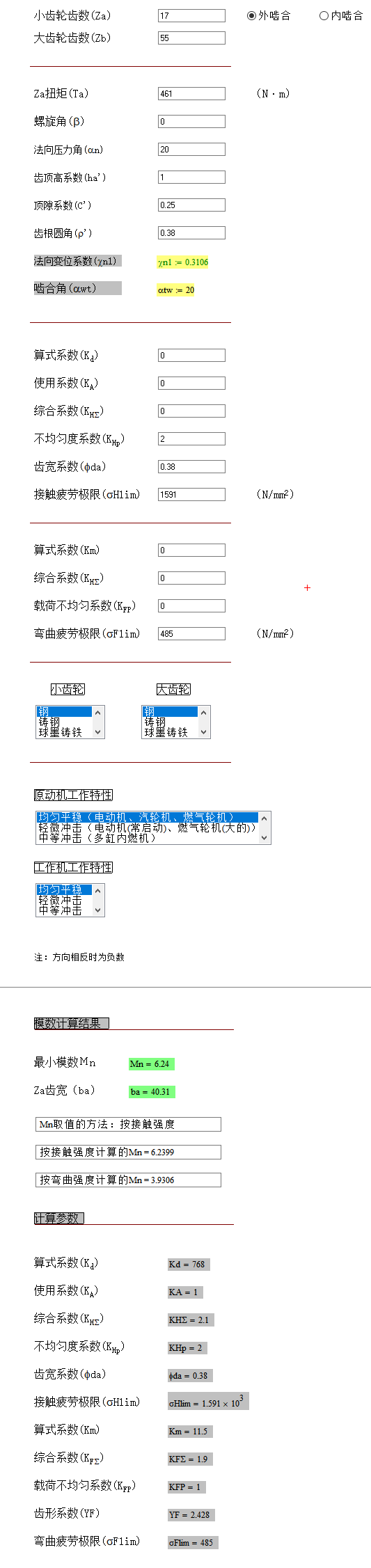

用简易算法算的

ZYS · 发表于 2018-1-27 09:06

学习学习，人外有人

submariner · 发表于 2018-1-27 14:08

推荐一组参数变位系数和螺旋角：
螺旋角 13.5713度
xn1= 0.382
xn2=-0.1408

固定参数：
mn= 4
z1= 17
z2= 55
b= 40
a'= 149.0798

submariner · 发表于 2018-1-27 16:31

s2345yui 发表于 2018-1-26 09:19
谢谢啦我再验算一下看看

模数 4
小轮17
大轮55
齿宽 40
中心距149.0798

可以用下面的参数：
xn1= +0.382
xn2=-0.1408
螺旋角13.5713°

yongxiangle1969 · 发表于 2018-1-27 22:55

要求中心距为150mm

freefreemen · 发表于 2018-1-28 09:36

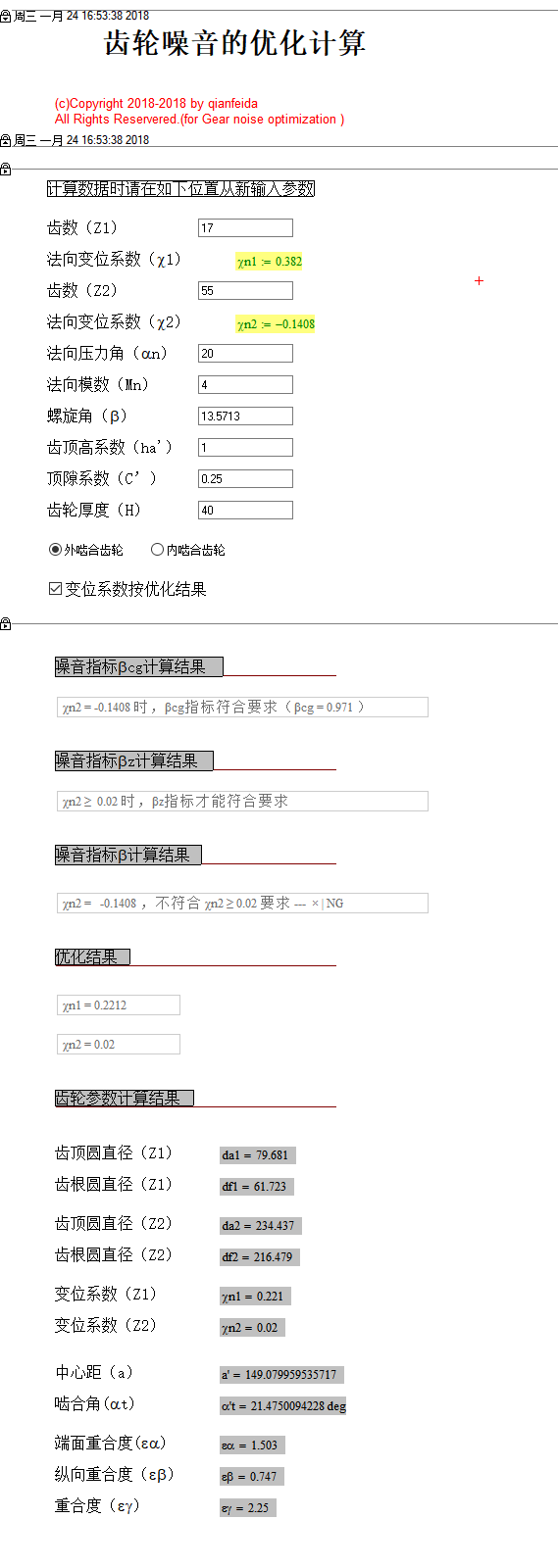

噪音优化
