跨棒(球)距计算求助

刀疤五 · 发表于 2016-8-13 23:40

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

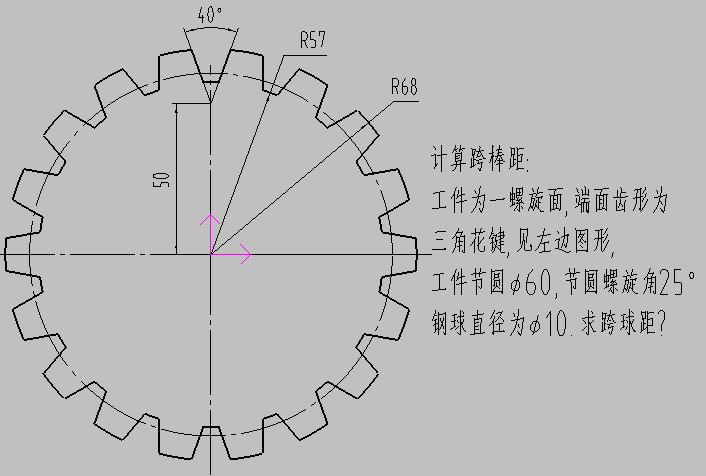

见下图:

huijind · 发表于 2016-8-14 11:14

计算是可行的。如果齿面是渐开线，已经有计算公式可借用。
如果是需使用的零件，建议采用渐开线斜花键设计。
另：按图直径Φ60不存在。

刀疤五 · 发表于 2016-8-15 16:14

本帖最后由刀疤五于 2016-8-15 16:16 编辑

huijind 发表于 2016-8-14 11:14
计算是可行的。如果齿面是渐开线，已经有计算公式可借用。
如果是需使用的零件，建议采用渐开线斜花键设计 ...

1.来图计算,三角就是三角,不能改渐开线.
2.阅图细心,服!本想是说节圆半径R60,结果写成了φ60.不过
节圆φ60,对应的角度25度,只是确定导程用.节圆可以是一个虚的东西,如基圆一样.只是计算过程用到.
因此,本题还是可计算的.急需有人能计算一下就好.

yanxudong · 发表于 2016-8-17 00:35

(5/sin20°+5+50)×2=139.23976
这么算不知对不对。

刀疤五 · 发表于 2016-8-17 08:06

yanxudong 发表于 2016-8-17 00:35
(5/sin20°+5+50)×2=139.23976
这么算不知对不对。

对,对是对,不过,对于斜齿的则不对.

gaowen · 发表于 2016-8-17 10:19

UG画出模型测量可以不？

刀疤五 · 发表于 2016-8-19 16:58

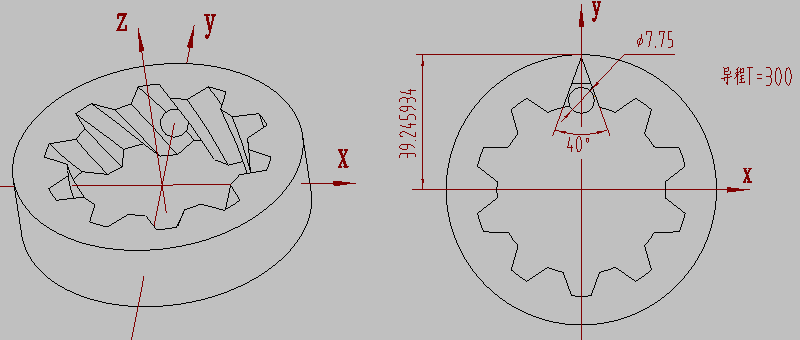

坐标系建好,就可以计算M值了,但是,画出来有间隙,有谁能帮校一下?

gaowen · 发表于 2016-8-19 17:12

刀疤五发表于 2016-8-19 16:58
坐标系建好,就可以计算M值了,但是,画出来有间隙,有谁能帮校一下?

画好钢球之后，通过装配约束接触（排除间隙）之后测量！

刀疤五 · 发表于 2016-8-21 21:50

本帖最后由刀疤五于 2016-8-22 00:02 编辑

跨棒(球)距的计算,此问题已解决了.

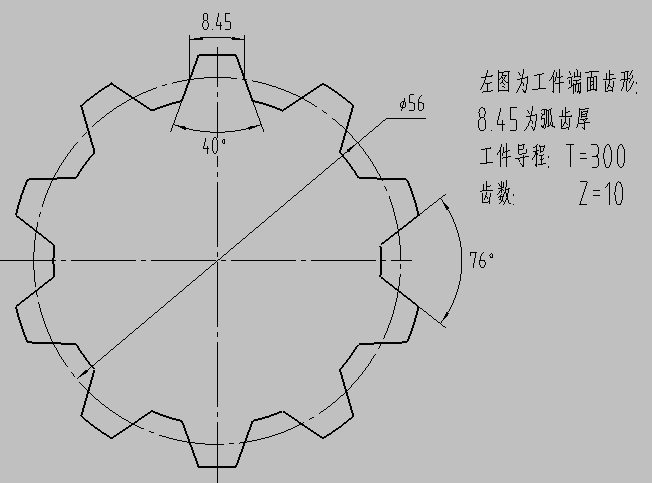

贴出一个实例,大家有兴趣,可以验证一下.

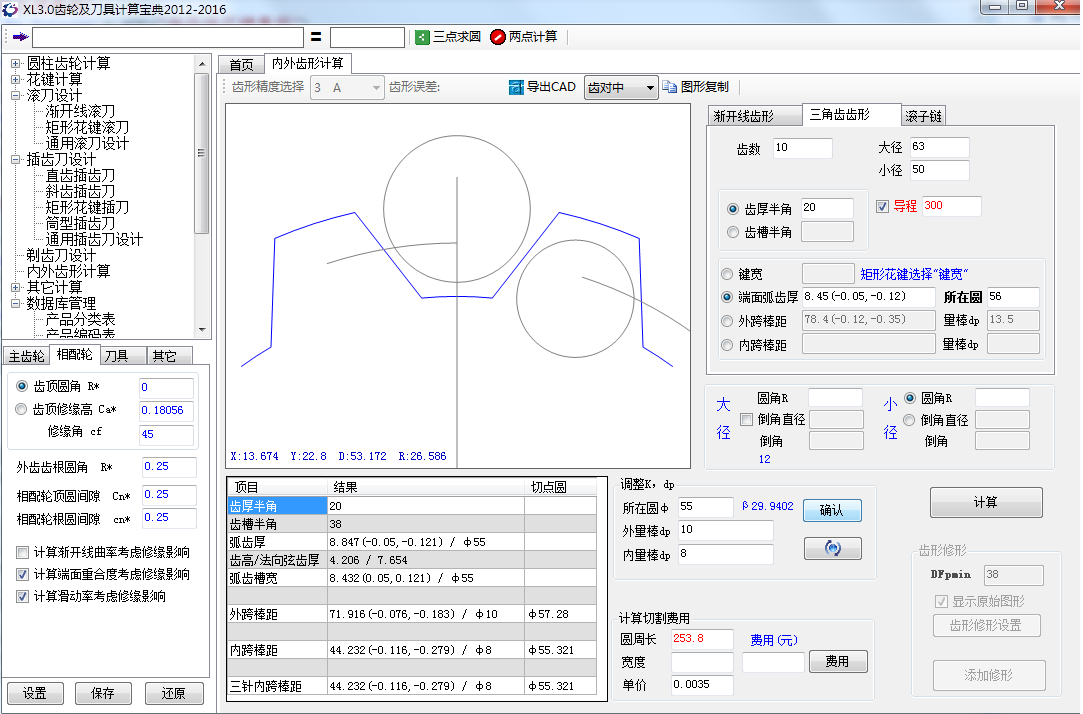

从程序界面示例可以看出,在已知跨棒(球)的情形下,也是可以计算工件端面齿形的.如果工件是斜齿,则还会计算"测量齿高/及法向弦齿厚",显然,测量弦齿厚时,接触点在直径55的圆上.

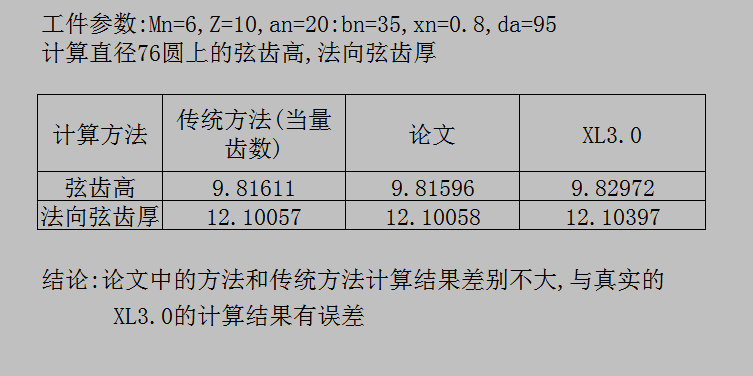

对于渐开线斜齿轮,书上有计算齿高/弦齿厚的公式,,是近似的计算公式,借用了当量齿数,有一定的误差, 误差较小,10um以下,对于三角齿形的工件,当然也可借用当量齿数,但是,作为一个程序,必须纯理论无误差计算,,XL3.0采用的是无误差计算.大家也可验证一下弦齿厚的计算.

刀疤五 · 发表于 2016-8-22 15:12

本帖最后由刀疤五于 2016-8-22 16:26 编辑

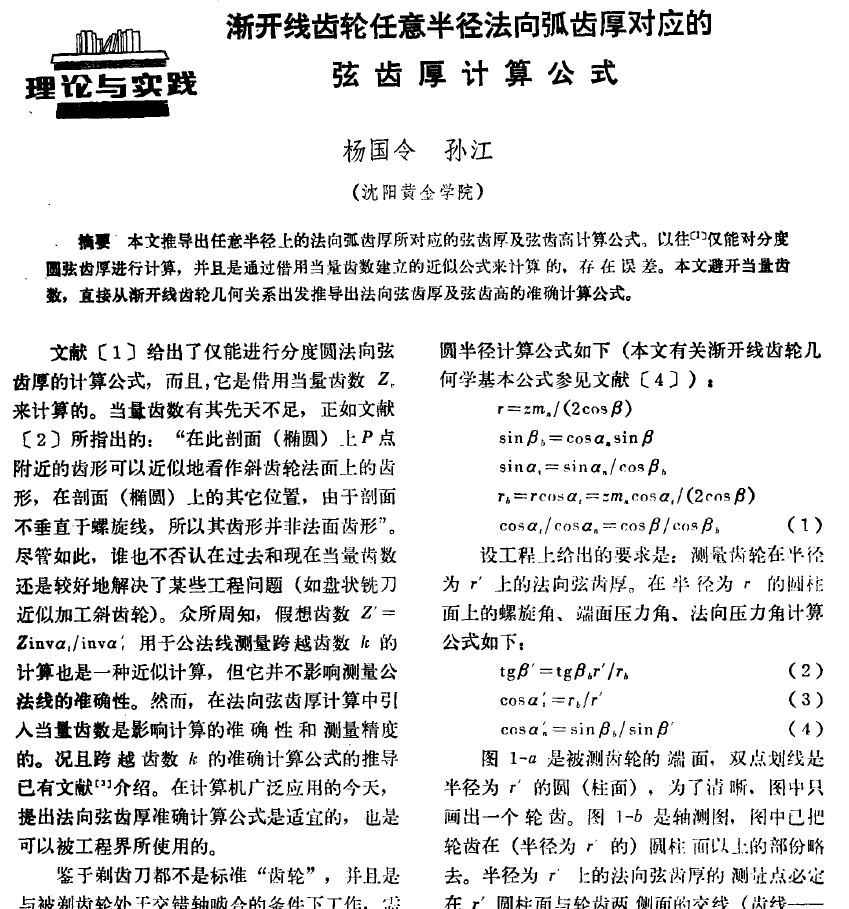

对于弦齿厚的计算 ,网上找到一篇论文.


渐开线齿轮任意半径法向弧齿厚对应的弦齿厚计算公式.pdf (195.12 KB, 下载次数: 22)
