蜗杆跨棒距UG建模

hxhzzg1 · 发表于 2016-3-17 16:56

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

最近计算ZI蜗杆跨棒距是按照少数齿的斜齿轮计算公式计算，计算比较繁琐，还不知道靠不靠谱，
最近通过UG参数建模可以精确的绘制三维模型，通过与量棒的装配，就可以直接测量出跨棒距
蜗杆螺旋角为20°，理论上蜗杆轴线与量棒轴线应该为70°

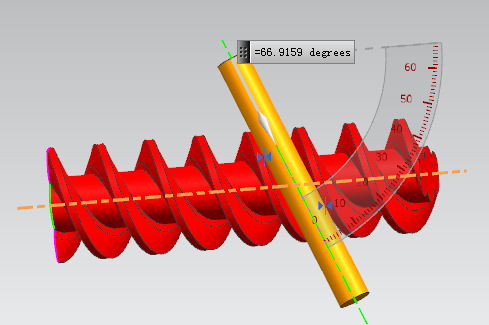

量棒外圆面分别于蜗杆两螺旋齿面相切，但是角度不对，不是70°，如下图所示：

请大侠们指点指点，两者之间的约束方式是怎么弄的？

wangqingbin · 发表于 2016-3-18 07:02

量棒切不到节园上

hxhzzg1 · 发表于 2016-3-18 07:38

wangqingbin 发表于 2016-3-18 07:02
量棒切不到节园上

切在节圆上的是一种特殊情况，相切角为压力角根据量棒大小，每一点的压力角是不一样的,

hxhzzg1 · 发表于 2016-3-18 09:16

hxhzzg1 发表于 2016-3-18 07:38
切在节圆上的是一种特殊情况，相切角为压力角根据量棒大小，每一点的压力角是不一样的,

吴迪老师，帮我顶一下呀！！

hyfjy · 发表于 2016-3-18 09:28

计算过程中，往往无法选择到正好与分度圆相切的位置，或者做一个量棒后也无法放到正确的位置，需要多次调整，保证在量棒扩大直径后，与蜗杆交叠直径扩大量的一半左右，且二边等距离，这是比较难处理的。

JINLIANG · 发表于 2016-3-18 15:22

只要量棒与齿面相切，就能测跨棒距，不是切在分度圆处夹角当然不是20度，还是计算方便一点，

hxhzzg1 · 发表于 2016-3-18 16:07

JINLIANG 发表于 2016-3-18 15:22
只要量棒与齿面相切，就能测跨棒距，不是切在分度圆处夹角当然不是20度，还是计算方便一点，

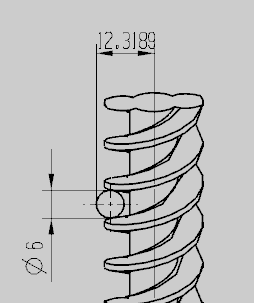

图纸上的轴向齿厚是2.979，通过2.9797理论计算，跨棒距是23.24，但是UG建模后的分析结果是12.3189*2=24.63
如下图所示：

mrmrw · 发表于 2016-3-18 21:32

将蜗杆的基本参数发上来，大家才能帮上忙！
（1）你的3D模型是否精确？确定是ZI型的？
（2）ZI蜗杆很少会用轴向齿厚这个概念，计算都是法向齿厚，然后用法向齿厚做基准计算跨棒距。
（3）量棒只需和齿槽的两侧齿面相切，却与某个轴平面平行就可以。

woodee · 发表于 2016-3-19 02:18

hxhzzg1 发表于 2016-3-18 09:16
吴迪老师，帮我顶一下呀！！

计算跨棒距的公式中，有一个αm
知道αm，就可以得到rm，也可算出βm
量棒按照rm和βm摆放，就正好与蜗杆齿面相切
当然应该是ZI蜗杆

hxhzzg1 · 发表于 2016-3-19 11:37

本帖最后由 hxhzzg1 于 2016-3-19 11:39 编辑

mrmrw 发表于 2016-3-18 21:32
将蜗杆的基本参数发上来，大家才能帮上忙！
（1）你的3D模型是否精确？确定是ZI型的？
（2）ZI蜗杆很少会 ...

ZI造型！造型按照渐开线方程曲线建模，很精确，法向模数2.8，法向压力角14.5°，螺旋角20°，法向齿厚2.8，跨棒距21.14（直径6量棒）轴向齿厚=2.80/cos20=2.9797
