双摆线内啮合转子油泵的最大优点就是很小的困油干扰

学科计划

zengxiaodong 发表于 2022-1-11 13:27
叶片泵是大势所趋吗？这更是扯淡了！

• 他说的叶轮式泵是属于水泵吧？油泵我没听说过呀
• 那您看油泵方面哪种结构比较属于有发展的


zengxiaodong

学科计划 发表于 2022-1-11 17:10

他说的叶轮式泵是属于水泵吧？油泵我没听说过呀

那您看油泵方面哪种结构比较属于有发展的

这个论坛是“齿轮论坛”，所以，齿轮泵是贴合论坛的内容的，泵和风机有很多种类型不假，但是齿轮泵是其中很重要也很广泛的一种类型……

对于齿轮泵而言，内啮合齿轮泵也许是一个不错的发展方向，尤其是结合电机的发展趋势，提高电机转速到10000r/min以上，将会大幅度减少体积和重量，最有吸引力的是大幅度降低成本！

zengxiaodong

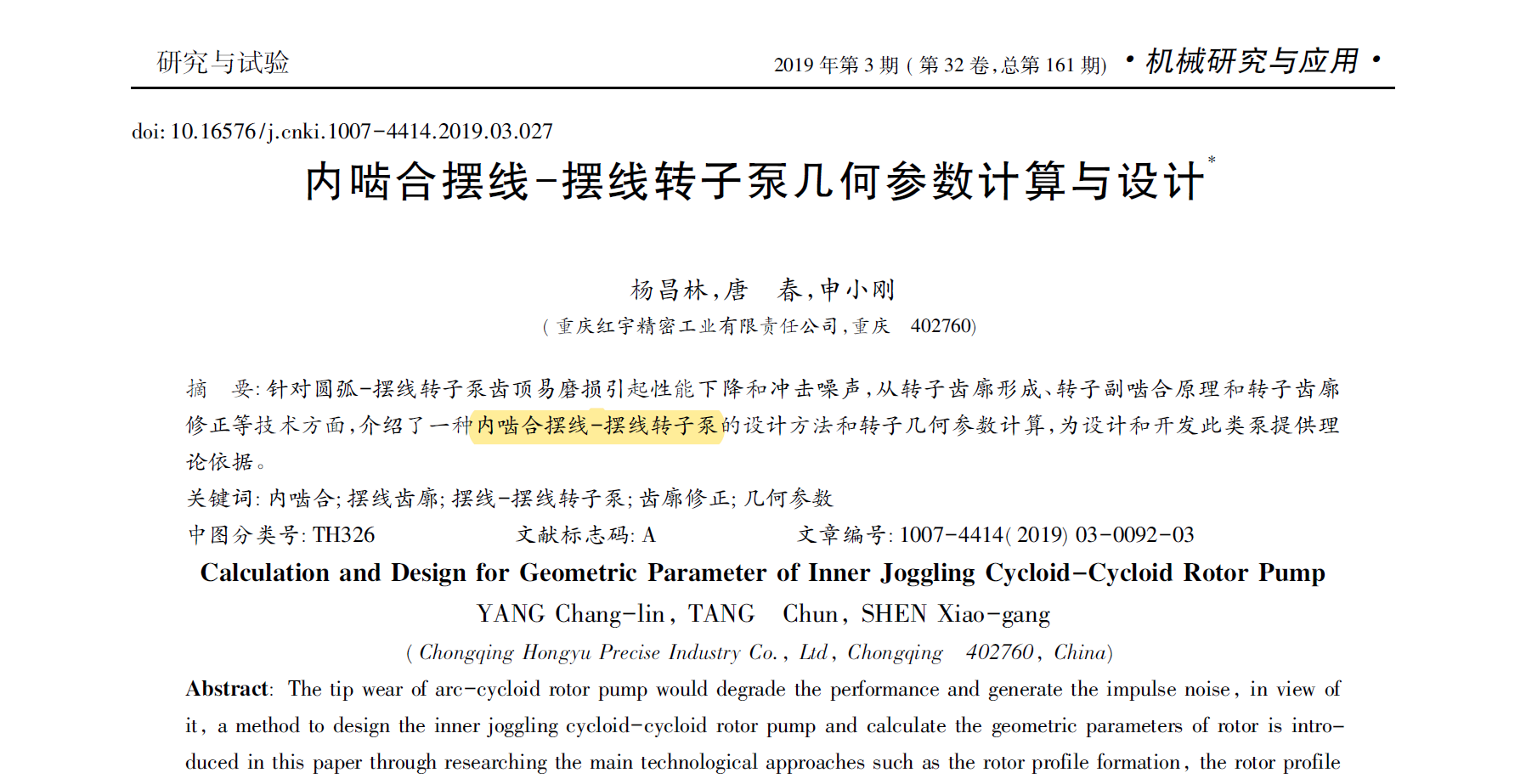

内啮合摆线-摆线转子泵几何参数计算与设计.pdf (1.74 MB, 下载次数: 16)

2022-1-12 13:54 上传

点击文件名下载附件

学科计划

zengxiaodong 发表于 2022-1-12 13:52

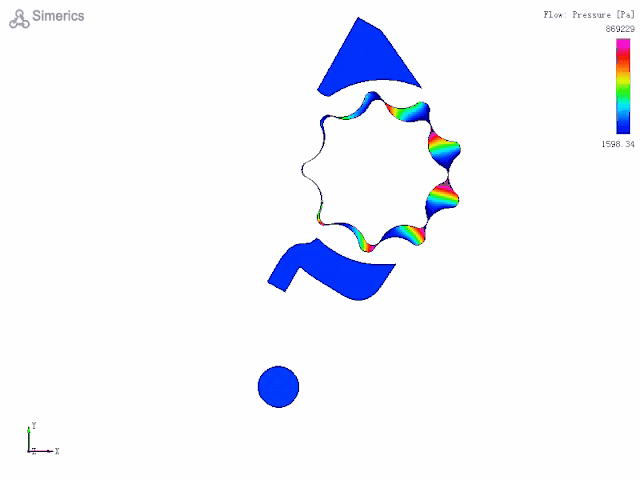

脉动低是摆线泵的优势

zengxiaodong

学科计划 发表于 2022-1-13 09:17
脉动低是摆线泵的优势

摆线-摆线内啮合齿轮泵，以及圆弧-摆线内啮合齿轮泵，这两种泵脉动低的话都要求采用比较多的齿数，因为只要多个独立的封油腔与出油槽相通，就会起到均化的作用互相补偿，从而大幅度降低流量脉动率。但是，这似乎与困油并没有直接的关系。

圆弧-摆线内啮合齿轮泵，虽然是最原始的摆线转子泵，但是由于圆弧可以用针轮（针销）来代替，从而有可能实现滚动摩擦，这就几乎消除了磨损！

学科计划

zengxiaodong 发表于 2022-1-13 09:32
摆线-摆线内啮合齿轮泵，以及圆弧-摆线内啮合齿轮泵，这两种泵脉动低的话都要求采用比较多的齿数，因为只 ...

有机会可以研究下这个，作为定量泵是个不错的选择

zengxiaodong

这里也有摆线-摆线内啮合齿轮泵的有关资料和论文

https://www.gearbbs.com/forum.ph ... p;extra=&page=1

zengxiaodong

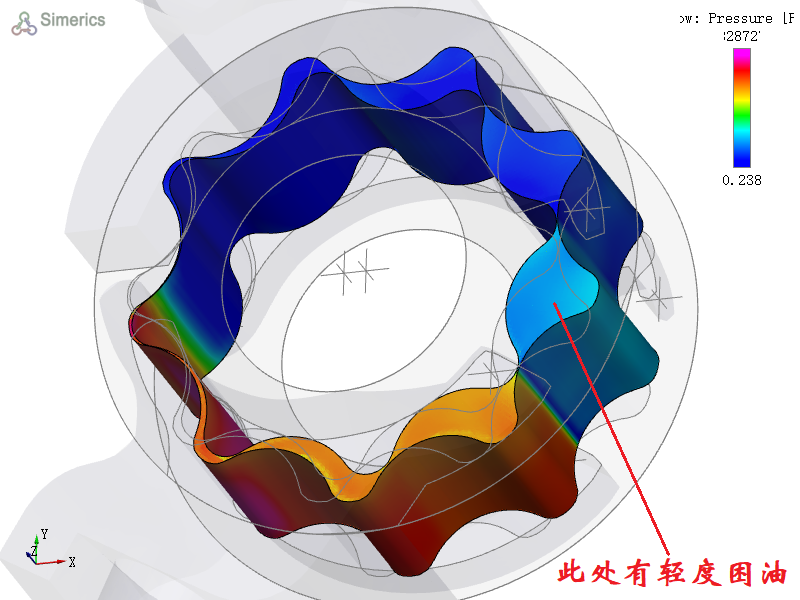

1齿差摆线泵还是有困油现象的

zengxiaodong

woodee

zengxiaodong 发表于 2022-1-15 18:04
