NGW 几个经典例题，看看老外的设计

niuershiye · 发表于 2015-2-6 21:11

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

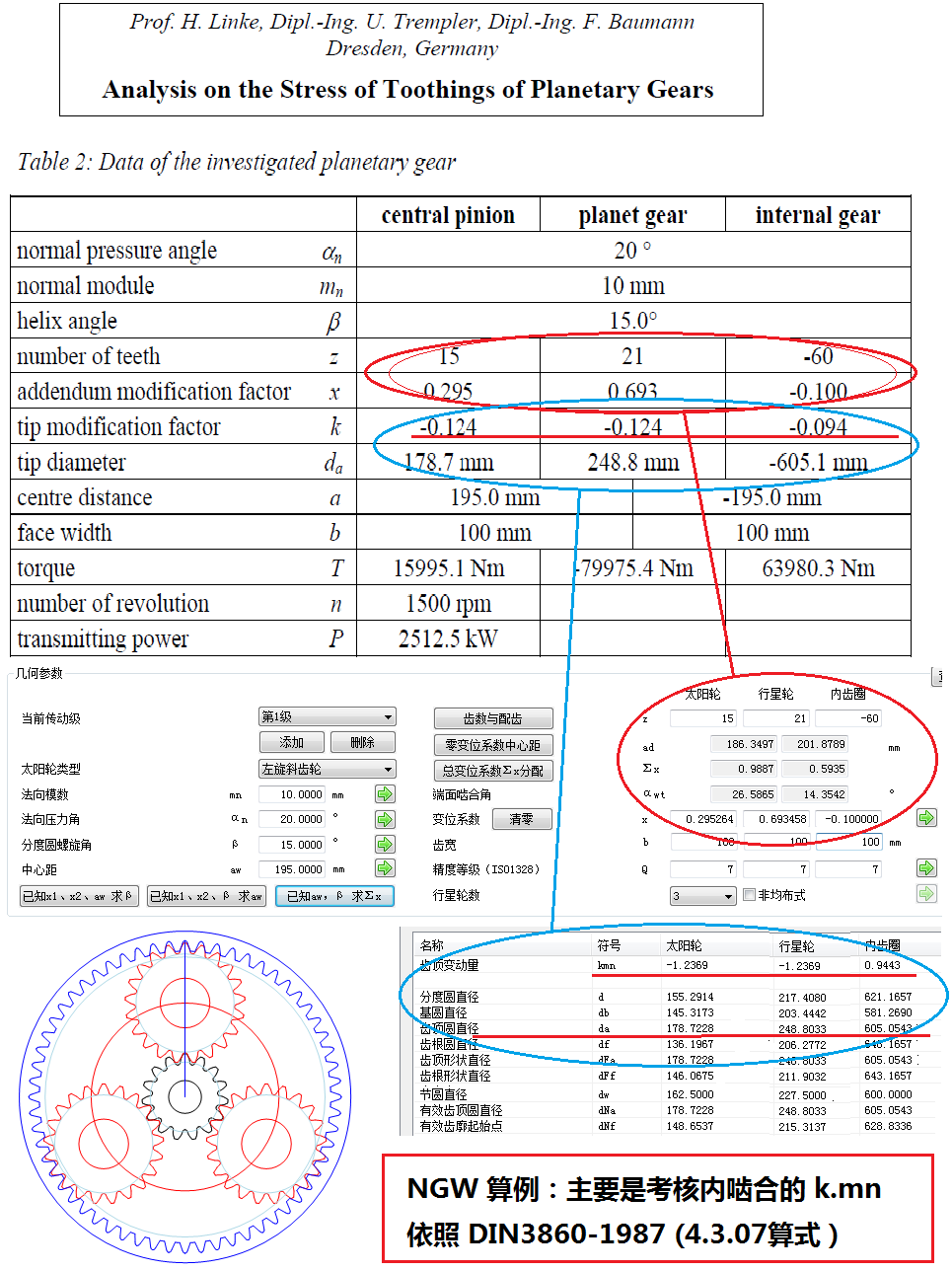

1》https://www.gearbbs.com/forum.php?mod=viewthread&tid=32258    德累斯顿大学关于行星齿轮应力分析的文章（德英双版）


   通过这个例题，  看德国人设计内啮合部分还是考虑了齿顶变动的，

------------------------------------------------------------

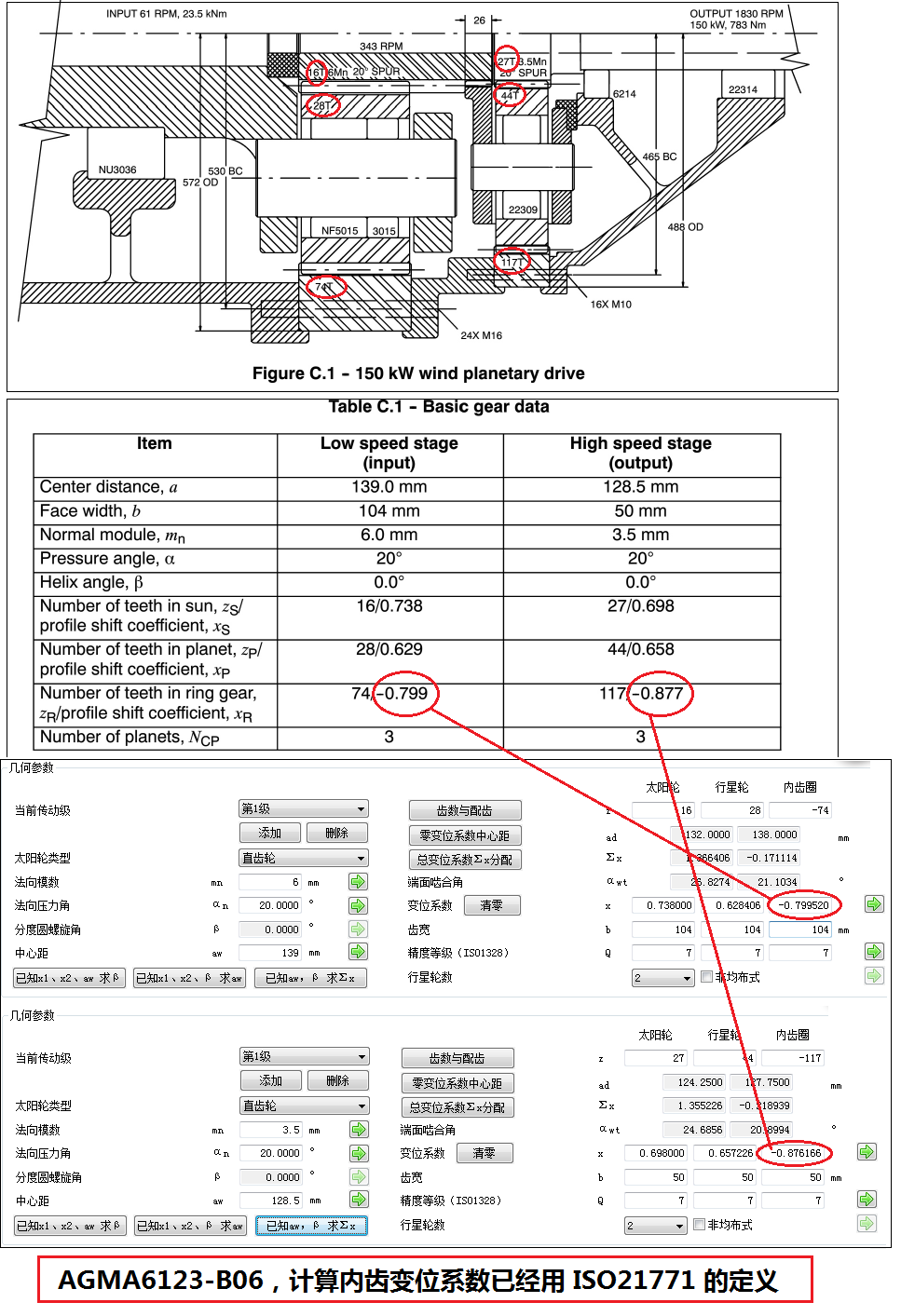

2》AGMA 6123-B06 150kW 风力发电行星设计。

通过这个例题发现，老美在具体设计中已经接受 DIN & ISO 内啮合变位概念。


---------------------------------------------------------

niuershiye · 发表于 2015-2-7 09:01

AGMA6123-B06 附录C例题中，内啮合的变位与 DIN & ISO1122.1 ISO 21771 一致。
但在 AGMA 1012-G05 明确按照 AGMA913-A98 , 913-A98 与 DIN 不是一致的。

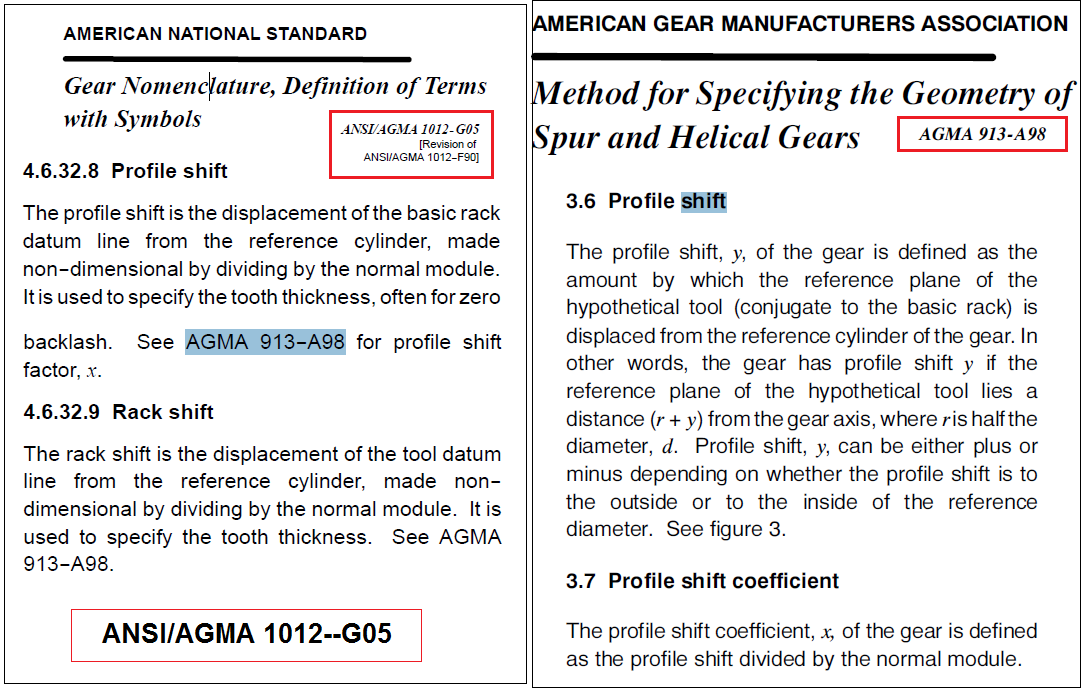

下图是AGMA 两个标准有关截图。

------------------------------------------------------

niuershiye · 发表于 2015-2-7 11:07

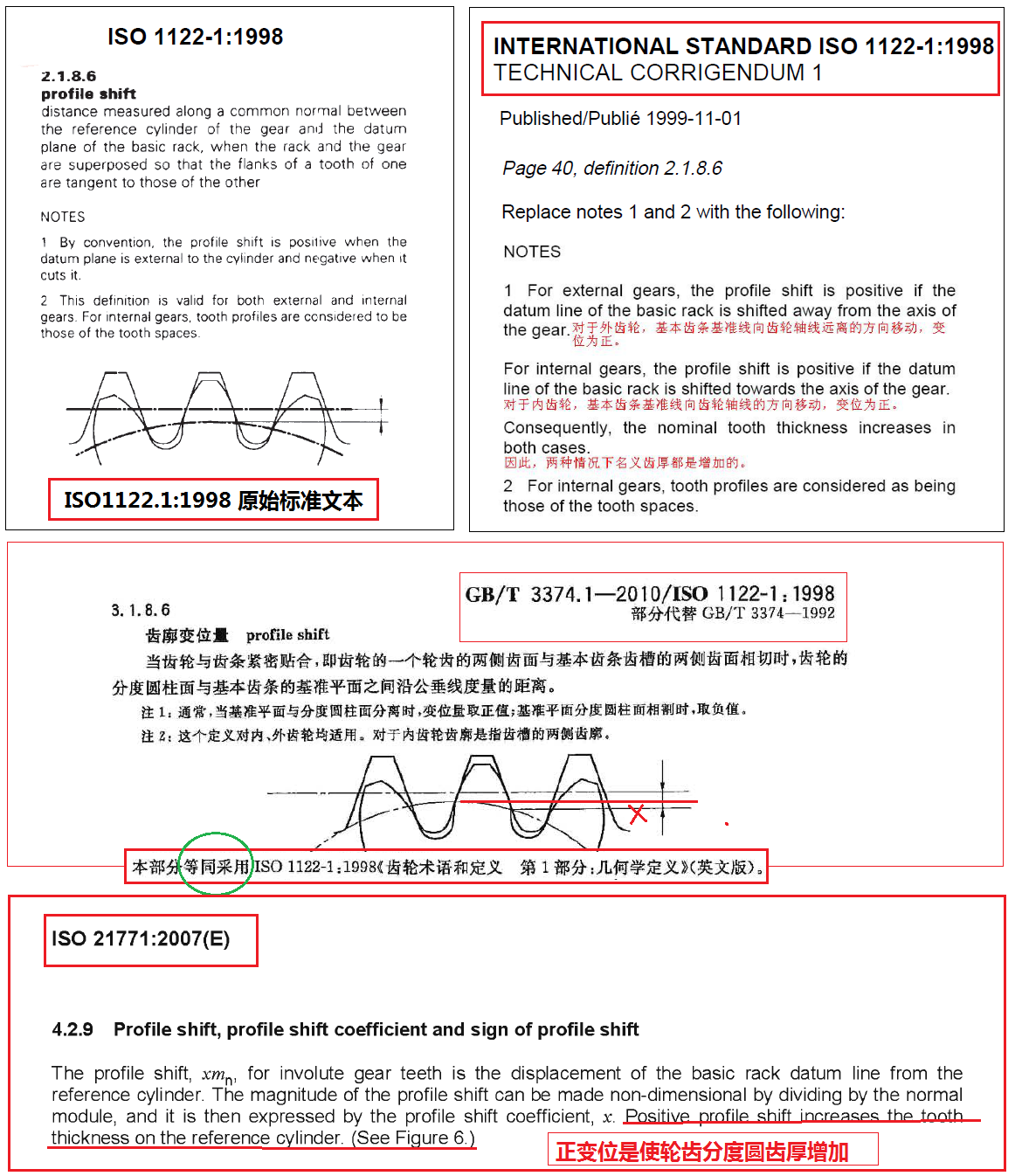

ISO1122.1:1998 变位定义，1999年对定义的修订。
GB/T 3374.1-2010 没有采纳ISO 1999的修订，是疏忽还是有意不得而知。
GB/T 3374.1-2010 明确是《等同采用》，等同就应当包含修订。

niuershiye · 发表于 2015-2-7 22:57

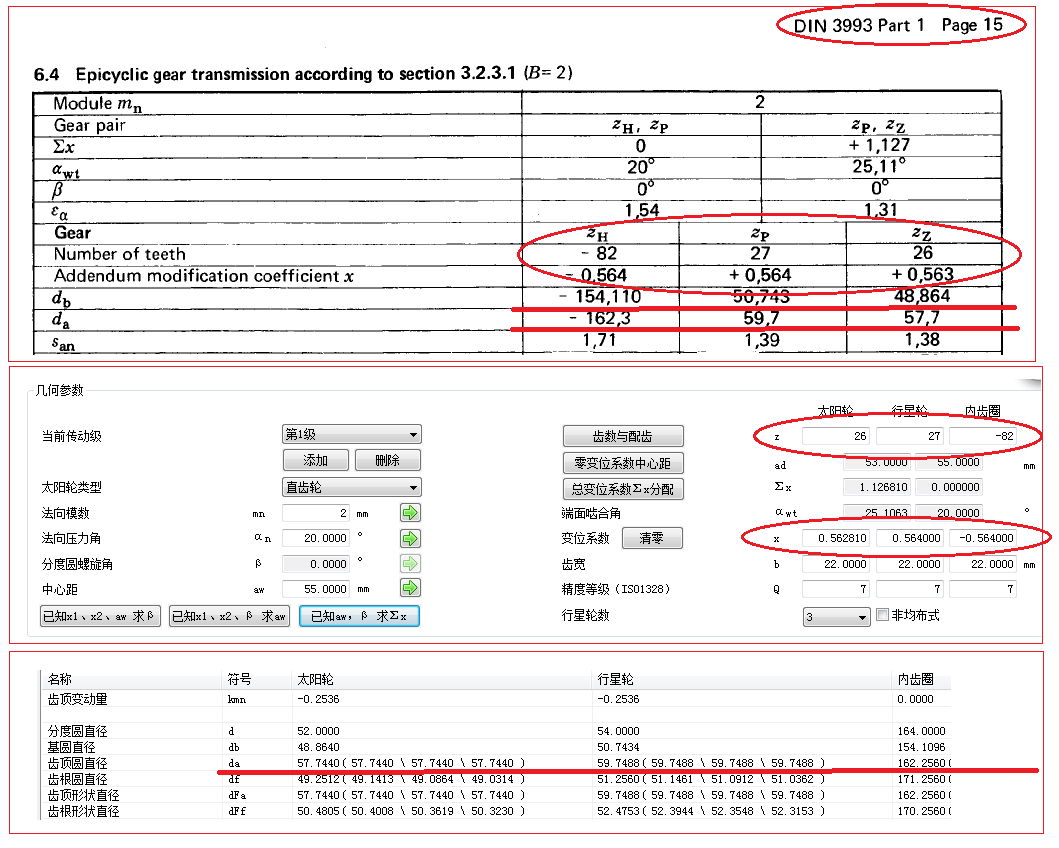

DIN 3993.1 例题

DIN3993-1 NGW 例题.png

一地鸡毛09 · 发表于 2015-2-9 20:35

一地鸡毛09 · 发表于 2015-2-9 20:43

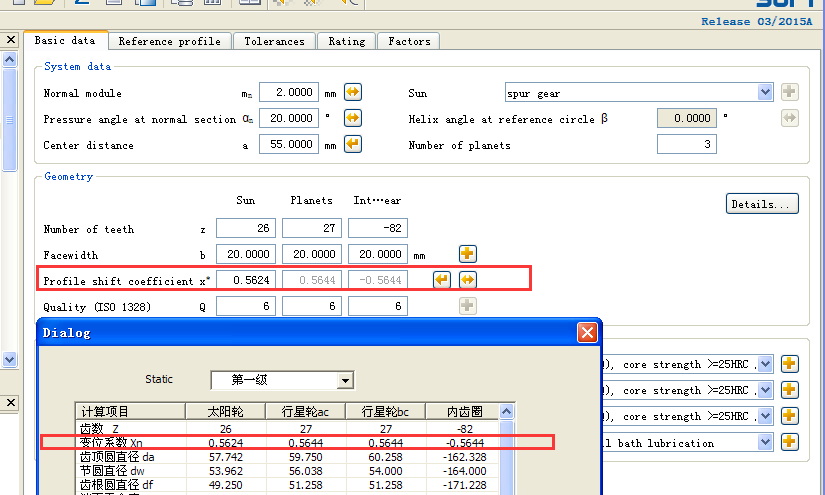

您的意思时负号？
我们用的一些软件就没有负号

niuershiye · 发表于 2015-2-9 21:04

一地鸡毛09 发表于 2015-2-9 20:43

登录/注册后可看大图

您的意思时负号？
我们用的一些软件就没有负号

知道有这个概念就可以。
新的 DIN ISO 21771 , 内外齿轮副用一套公式，还是这样方便一些！

alwyn2015 · 发表于 2015-9-8 12:27

这是什么软件？可否借我一用
谢谢
我现在正愁套行星轮的变位系数呢

mcray23 · 发表于 2018-2-16 19:30

niuershiye 发表于 2015-2-7 22:57
DIN 3993.1 例题

变位是否有问题，计算的时候用的是什么类型的变量，double还是float


freefreemen · 发表于 2018-2-21 19:26

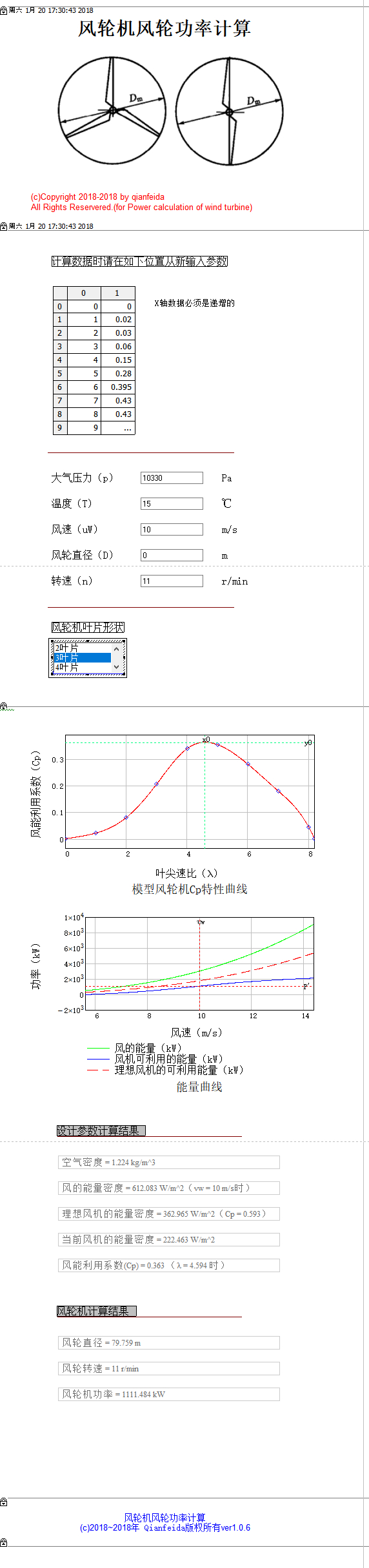

有了风力行星齿轮计算软件，那就来个风力机功率选择软件吧，D和n之一填0就会自动计算的哦。依然是MathCAD R12~R14可用。
