【求解】一个没有太阳轮的行星轮系求解

hyfjy

一地鸡毛09 发表于 2014-8-27 11:20


登录/注册后可看大图

重点是：当行星架转动360度时，相应的行星轮相对于行星架的转动角度是1206度。
这样应该就对了。我们要求 ...

找了一下有关文章，在我的电脑上只有这套机械设计手册：
第三卷的封面：

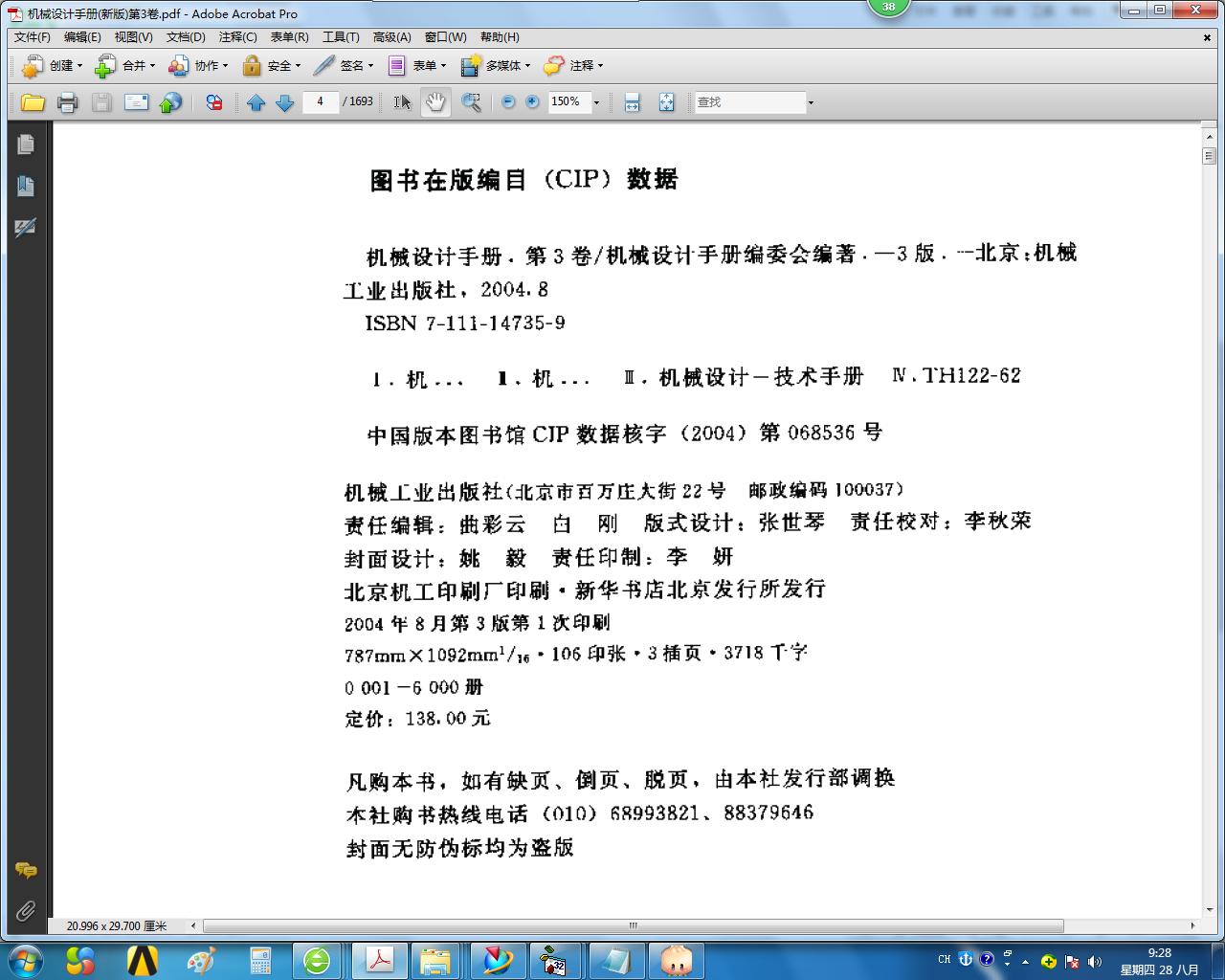

关于版号的数据：

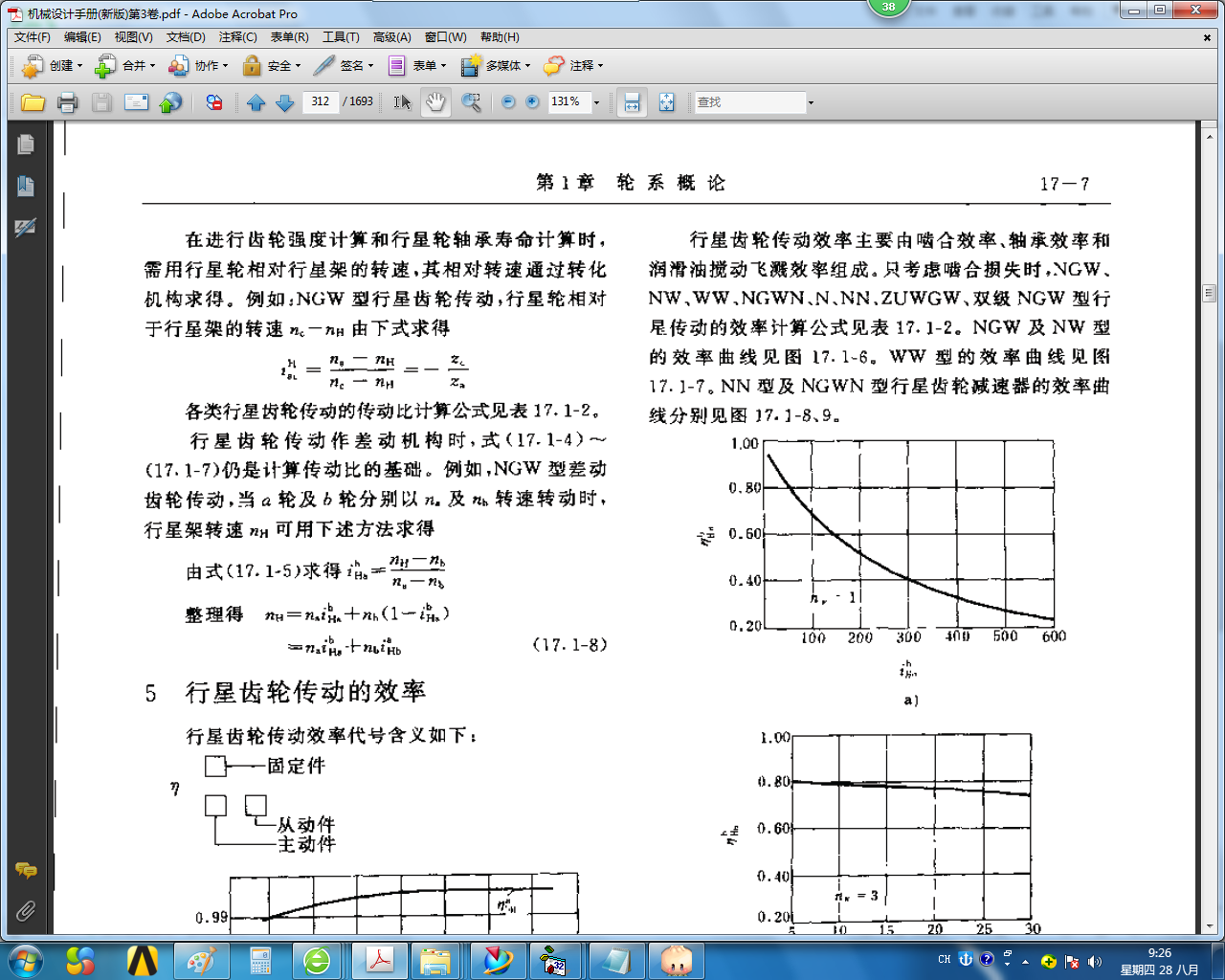

有关的论述：



再回到本话题，楼主提出的是：“现在有一个行星轮系，没有太阳轮，使用的是行星架输入，输出是行星齿轮的自转。”
行星齿轮的自转速度是多少，是把行星轮作为另一个主动件去传给另一级的初级的，这时看成行星轮本身是平动的，这时的转速会还受第一级的行星架影响么？行星轮输出的自转，是-Nx*76/20，还是（1-Zb/Zc）Nx？

一地鸡毛09

hyfjy 发表于 2014-8-28 09:50


登录/注册后可看大图

找了一下有关文章，在我的电脑上只有这套机械设计手册：
第三卷的封面：

先下下来学习下。
纯讨论，没别的意思。没有谁什么都会，一定是对的。讨论可以共同进步

一地鸡毛09

hyfjy 发表于 2014-8-28 09:50


登录/注册后可看大图

找了一下有关文章，在我的电脑上只有这套机械设计手册：
第三卷的封面：

行星轮的自转是：-Nx*76/20
行星轮的速度是：（1-Zb/Zc）Nx
这两点应该是对的。
出题者的本意是什么，应该不能将自转和公转分离来单独作为输出吧。
也不明白，反正上面两个结果应该没问题，关键是题目求的是什么

smartfx

一地鸡毛09 发表于 2014-8-21 13:28


登录/注册后可看大图

擦，应该是=（1-Zb/Zc）Nx，结果负数

正解：有没有太阳轮都一样。

smartfx

我模拟出来和计算结果一样
搞了一晚也没搞掂avi转gif，solidworks模拟的视频发到百度网盘了，视频比较长，4分钟的样子，不会编辑，做错的部分没剪掉，有兴趣的可以下载，不对的地方大家指正下，我菜，别喷

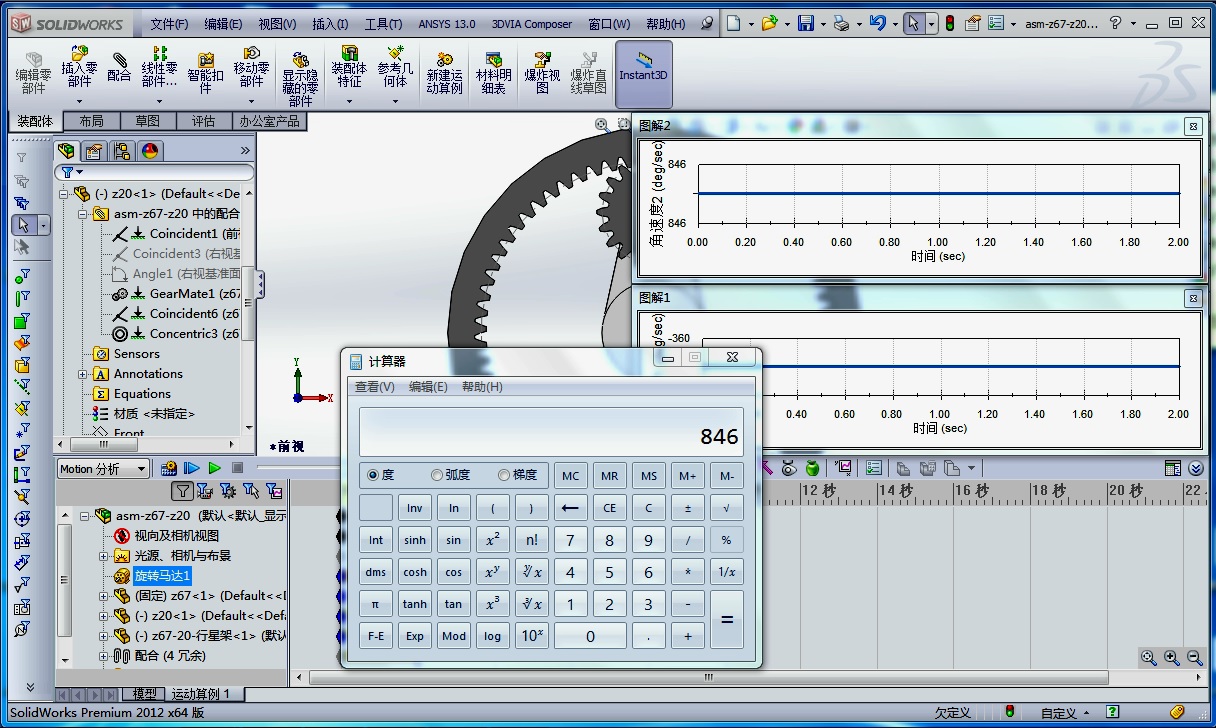

图片解释下，图解1是行星架的转速，-360度每秒，设定值，图解2是行星轮转速，846度每秒，模拟值。
计算器数值是（1-67/20）*（-360）
另一个图是公式

smartfx

视频在这里：http:||pan.baidu.com/s/1gdj9wcj
我晕，发不了地址，把竖线改成斜线

mrmrw

一地鸡毛09 发表于 2014-8-28 12:23


登录/注册后可看大图

行星轮的自转是：-Nx*76/20
行星轮的速度是：（1-Zb/Zc）Nx
这两点应该是对的。

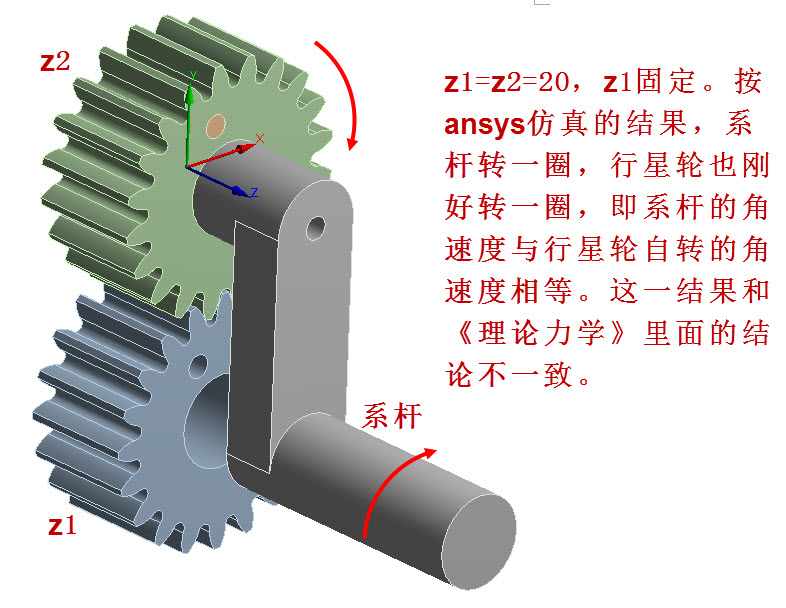

按照运动仿真的结果：
行星齿轮的自转速度是： -(Zb/Zc)×Nx;
*****************
按照NGW型行星轮系的反转法，求出的行星齿轮的转速是： （1- Zb/Zc）×Nx。——这是按照教科书给出的结论，是指的行星齿轮的转速。——这个转速怎么理解？是行星齿轮的自转？是行星齿轮自转和公转的合运动的转速？还是……
**************
我自己用SW模拟的结果是和费老的结果是一致的。然后按照教科书计算的结果和模拟的结果是不一致的。
问题就是：怎么解释？难道教科书错误？
我参考的教科书是：高等教育出版社 ，《机械设计基础》（第五版），杨可桢 程光蕴 主编。
计算的例子见该书P77例 5-2。

一地鸡毛09

mrmrw 发表于 2014-8-29 21:25


登录/注册后可看大图

按照运动仿真的结果：
行星齿轮的自转速度是： -(Zb/Zc)×Nx;
*****************

行星轮的自转是：-Nx*76/20
行星轮的速度是：（1-Zb/Zc）Nx
这两个结果我个人认为一定是对的。

角速度有伪矢量性，不像速度是矢量。若是速度的合成，那好理解，大小方向合成。行星架和行星轮不同轴，直接拿两个角速度加减有点不好理解，但行星系统里面一直是这样做的，应该关键还是相对运动的理解。
在行星系统里面，若要表示像太阳轮的运动（速度的大小和方向），转速多大，方向是正传还是反转，很好表示。行星轮不是定轴，怎么具体表示它的运动（速度的大小和方向），我也不太明白。

教科书没错。不知道模拟具体的过程是怎样，出来的结果到底是哪个速度。
个人的一点看法，不知对错。纯是讨论

smartfx

不让我回贴？还是回复失败？
我的sw仿真视频地址http:||pan.baidu.com/s/1gdj9wcj.发不了地址，竖线改斜线
文件y有点大，不太会编辑，新手。
行星轮的速度是：（1-Zb/Zc）Nx

dxs666

这个问题越来越有意思了。
