谐波齿轮副的运动仿真动画

hyfjy · 发表于 2014-8-11 15:09

您需要登录才可以下载或查看，没有账号？注册

x

近期做的一个谐波齿轮副啮合仿真动画图：（个人觉得，在UG软件上用速度驱动运动，较为容易达到视觉上的效果）

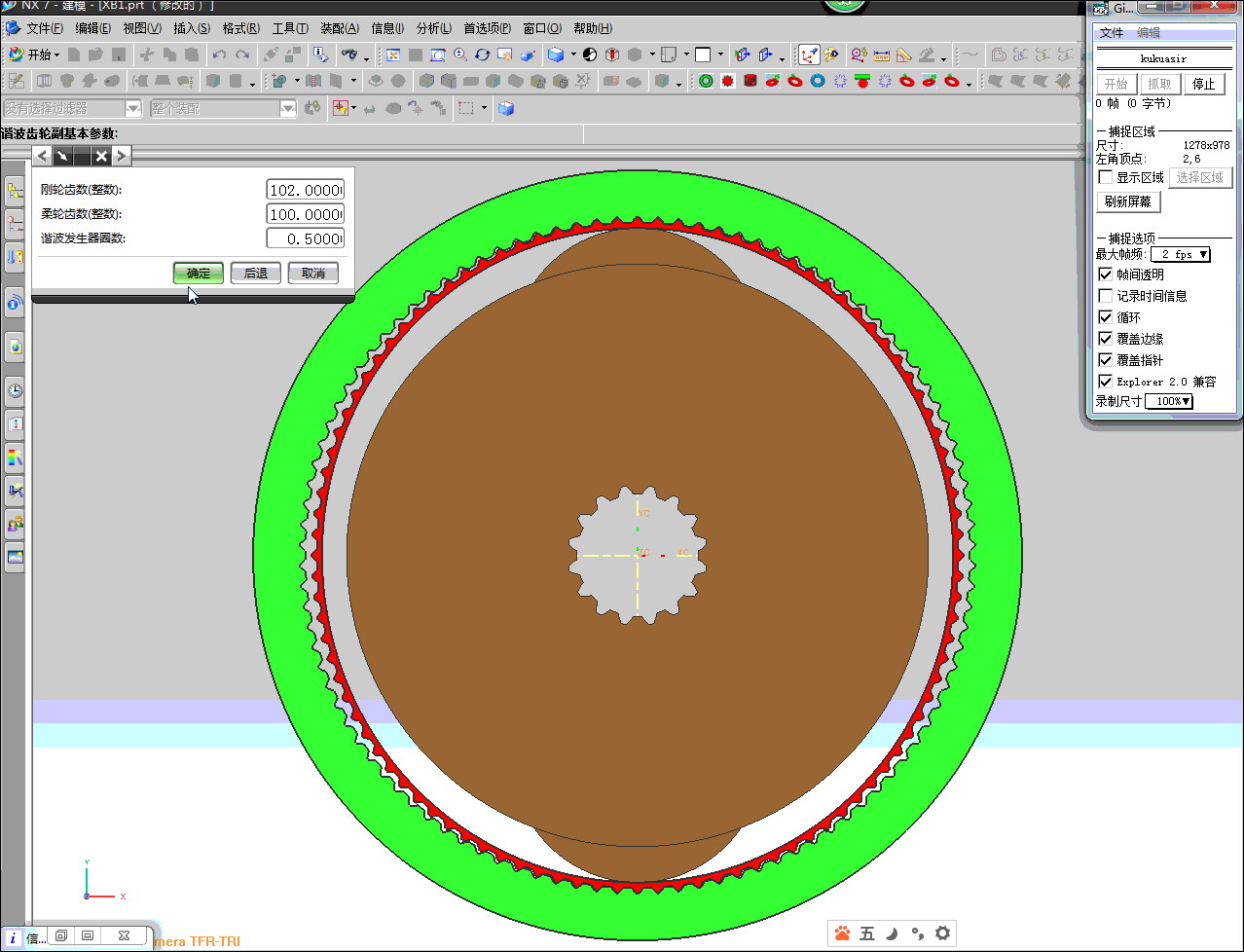

整体运动的：（谐波发生器转一圈，退一圈）

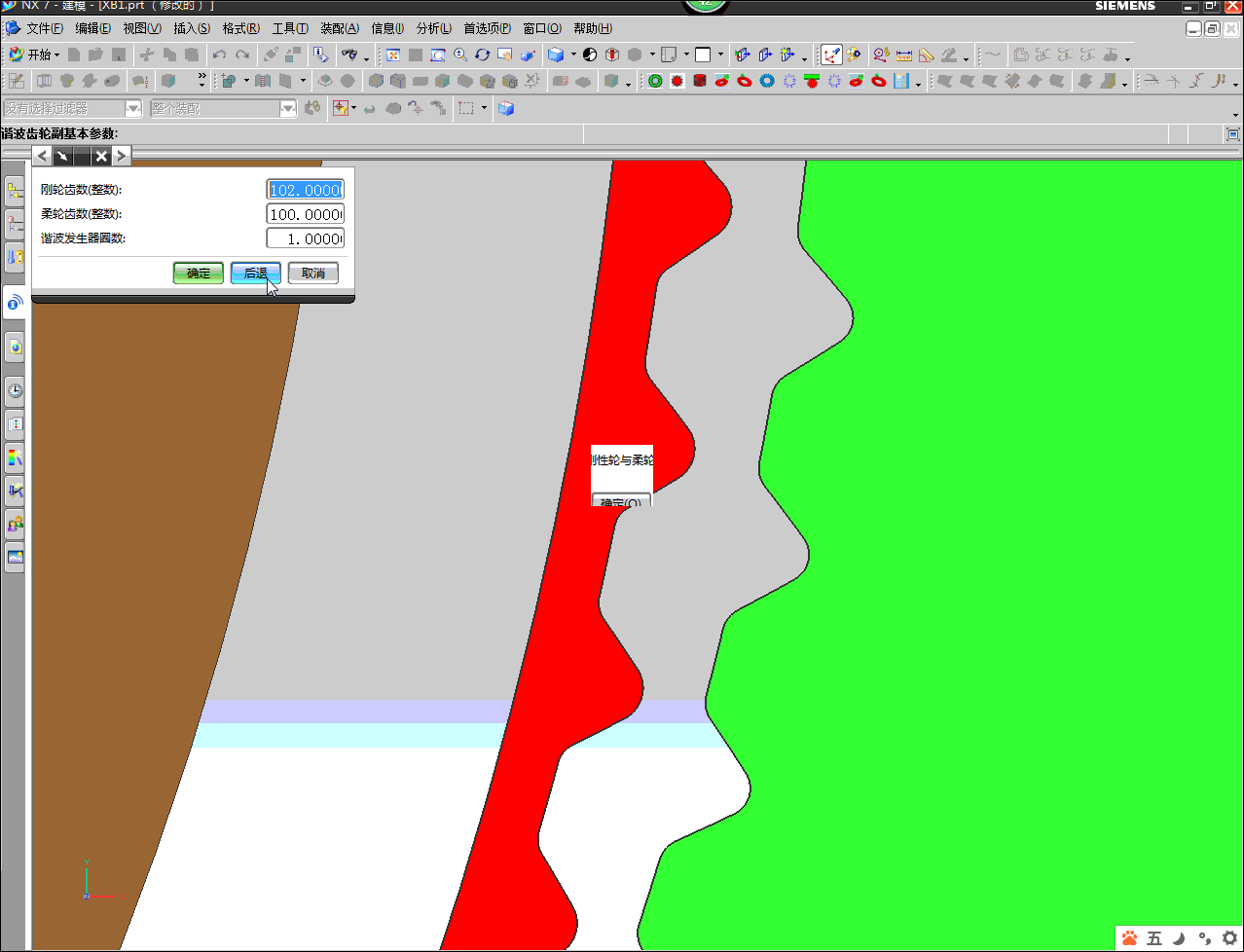

局部放大图：

mrmrw · 发表于 2014-8-12 08:31

柔轮制造是很有难度的！
谐波理论上很完美，制造难度很大！

安子 · 发表于 2014-8-12 08:32

前辈好厉害，能不说下整个建模的流程，谢谢！

hyfjy · 发表于 2014-8-12 10:05

安子发表于 2014-8-12 08:32

登录/注册后可看大图

前辈好厉害，能不说下整个建模的流程，谢谢！

模型是牛爷给的二维图，导入三维后拉一下建模的，中间加了个类示波发生器的简单模型。
这种动画，只是视觉上的满足而已，实属雕虫小技耳。与真正的柔性轮的变形是不一样的。只是个示意图罢了。

安子 · 发表于 2014-8-12 11:17

恩，谢谢前辈，学习了！

hyfjy · 发表于 2014-10-13 15:42

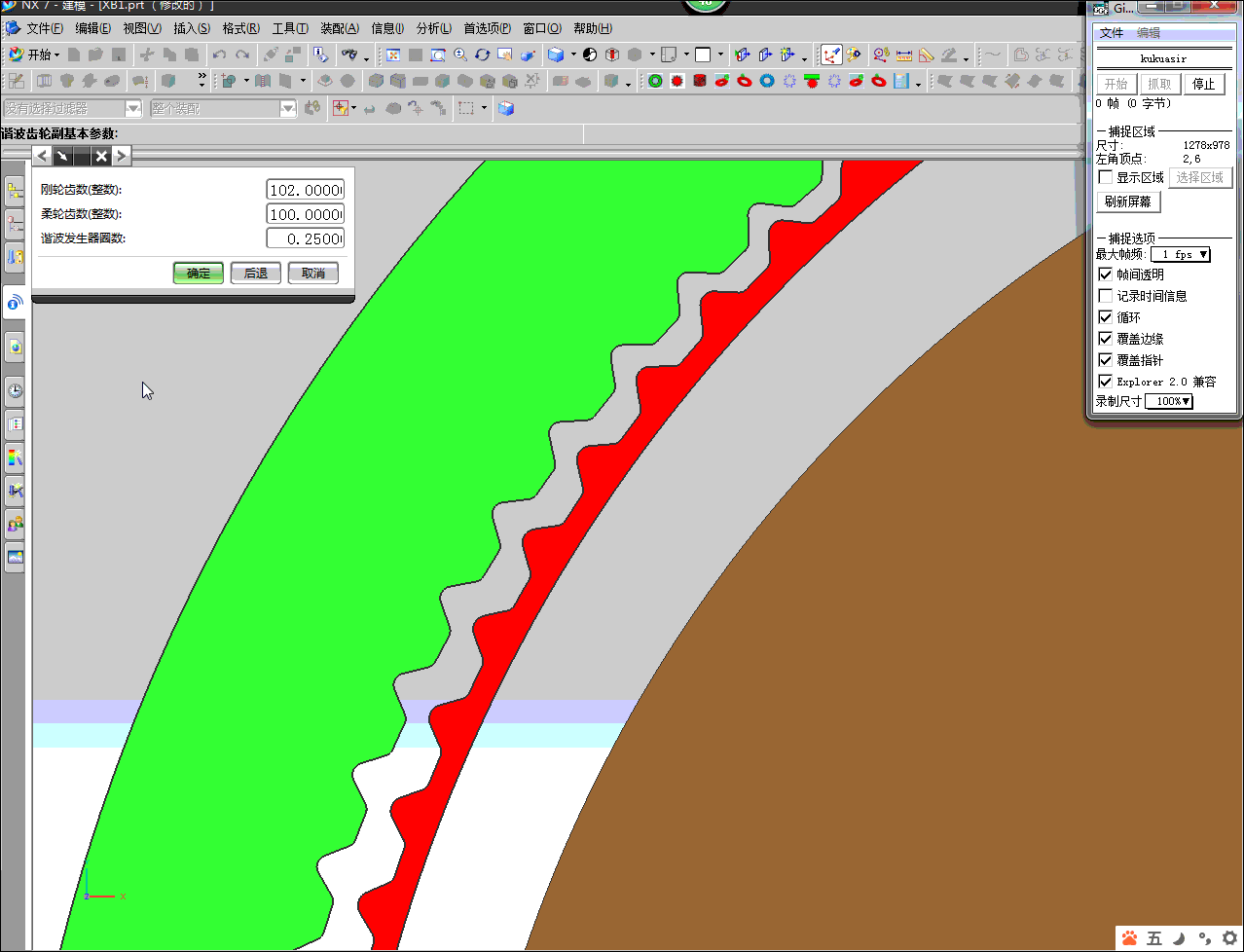

谐波传动副一个方向转。


hyfjy · 发表于 2014-10-13 15:48

波发生器的触头有二个，波发生器每转一圈，在柔性轮上的同一齿有二次啮合入不同位置（每次只差一齿），柔性轮与刚性轮的齿数相差为2，故传动比与齿数相比要用齿数除以2了。

07610411 · 发表于 2014-11-2 22:31

您好，请问您可以具体教一下仿真步骤吗？建模建好以后，，该怎么进行仿真呢

尚教授 · 发表于 2015-3-24 17:41

UG画的？

hyfjy · 发表于 2015-6-16 15:21

尚教授发表于 2015-3-24 17:41

登录/注册后可看大图

UG画的？

是用UG软件表示出来的。
