求助减小斜齿轮噪音

jarnet01

minzi 发表于 2014-7-12 09:40


登录/注册后可看大图

这是你现在齿轮的计算数据，仔细看看就会发现问题！
                        渐开线圆柱齿轮几何计算报告书
序号        项目                       ...

滑动率有问题是吧

gdd

jarnet01 发表于 2014-7-16 10:38


登录/注册后可看大图

8M  a=20°   β=12°   h=1  c=0.25  齿面宽90  中心距180
Z1=21   X1=-0.134
Z2=24   X2=-0.325

啮合角16.64°法相分度圆齿厚11.8   、10.7重合度2.05  滑动率7.6
你改成8°x1=-0.04   x2=-0.18啮合角18.5°齿厚12.3、11.5重合度1.88滑动率4.3
我觉得声音会好点

ftpsong

jarnet01 发表于 2014-7-16 10:17


登录/注册后可看大图

用标准滚刀可以滚吗

非标准齿形，需要专用刀具；
另外，个人认为调整变位滑动率对防止胶合可能有作用，但对噪音性能可能没有起到作用；
我觉得齿轮噪音的产生，最主要还是啮合刚度变化引起的振动对系统激励造成的。

jarnet01

gdd 发表于 2014-7-16 12:38


登录/注册后可看大图

啮合角16.64°法相分度圆齿厚11.8   、10.7重合度20.5  滑动率7.6
你改成8°x1=-0.04   x2=-0.18啮合角1 ...

   好的

minzi

jarnet01 发表于 2014-7-16 10:56


登录/注册后可看大图

滑动率有问题是吧

按照直齿做，要比斜齿的情况要好，这样不会根切。如果不是
高速运转，在制作精度上考虑，如磨齿，这样会更好。
                        渐开线圆柱齿轮几何计算报告书
序号        项目                         代号                小齿轮                大齿轮
1        模数                           mn                  8.0000                  8.0000
2        齿数                               z                 21.0000                 24.0000
3        螺旋角                        β                  0.0000                  0.0000
4        压力角                        α                 20.0000                 20.0000
5        齿顶高系数                ha*                   1.0000                  1.0000
6        齿根高系数                hf*                  1.0000                  1.0000
7        径向间隙系数                c*                  0.2500                  0.2500
8        变位系数                      x                  0.0400                 -0.0400
9        分度圆直径                d                168.0000                192.0000
10        基圆直径                      db                157.8684                180.4210
11        齿顶圆直径                da                184.6400                207.3600
12        齿根圆直径                df                148.6400                171.3600
13        周节                              pb                 25.1327                 25.1327
14        基节                             pbn                 23.6171                 23.6171
15        中心距                        a                180.0000                180.0000
16        齿顶高变动量                y                  0.0000                  0.0000
17        啮合角                        α′                 20.0000                 20.0000
18        齿顶高变动系数        △y                  0.0000                  0.0000
19        端面重合度                εα                  1.5844                  1.5844
20        轴向重合度                εβ                  0.0000                  0.0000
21        滑动率                        η                  3.2751                  2.9985
22        当量齿数                       zv                 21.0000                 24.0000
23        公法线长度                wk                 61.6144                 61.5128
24        跨齿数                        k                  3.0000                  3.0000
25        跨棒距                        M                185.8717                209.2963
26        量棒直径                       dp                 13.4400                 13.4400
-----Thursday, 07,17, 2014 Calculated(Byw)!-----

croseer

怎么算倍频啊

zengxiaodong

ftpsong 发表于 2014-7-16 17:48
非标准齿形，需要专用刀具；
另外，个人认为调整变位滑动率对防止胶合可能有作用，但对噪音性能可能没有 ...

刚度激励是一个重要的原因，这个可以通过设计恒刚度啮合来加以解决，纵向重合度（或者端面重合度）设计为整数就是所谓的恒刚度啮合齿轮。

学科计划

minzi 发表于 2014-7-12 09:40
这是你现在齿轮的计算数据，仔细看看就会发现问题！
                        渐开线圆柱齿轮几何计算报告书
序号        项目                       ...

计算表格能不能分享下，菜鸟求助

zengxiaodong

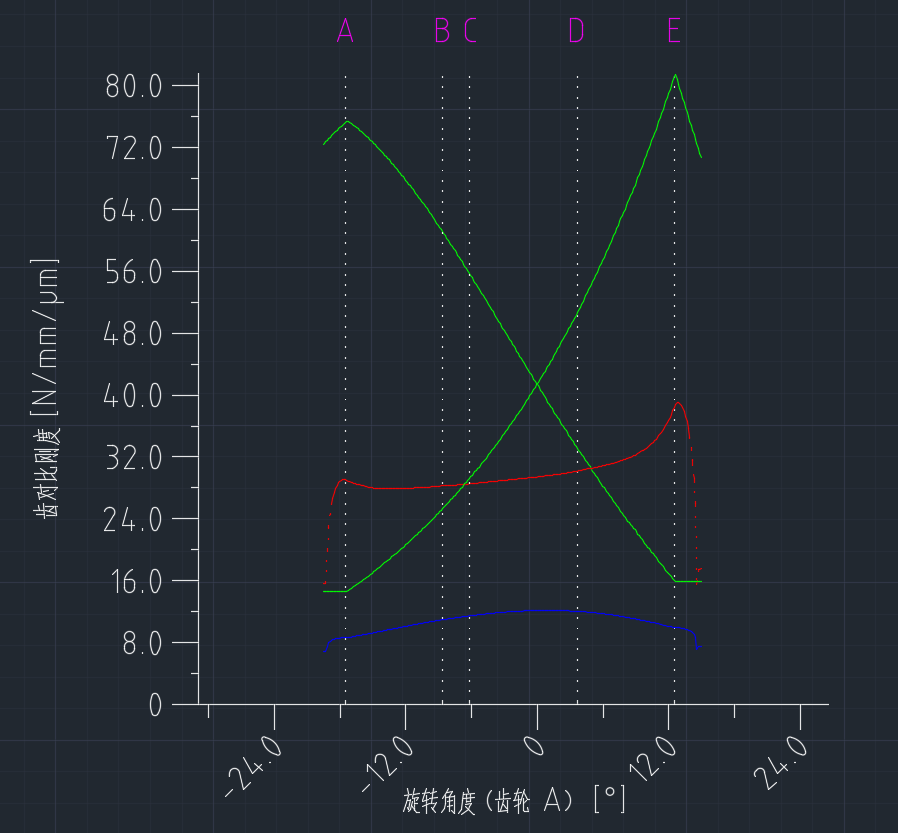

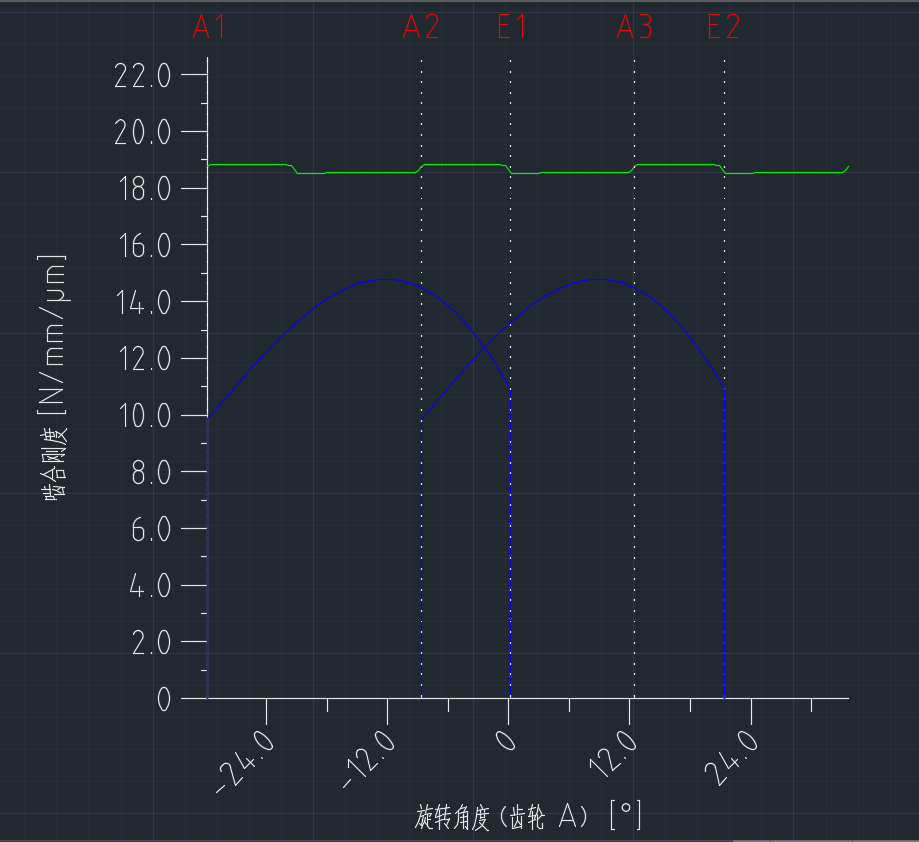

进行TCA接触分析，得到的单齿对啮合刚度

zengxiaodong

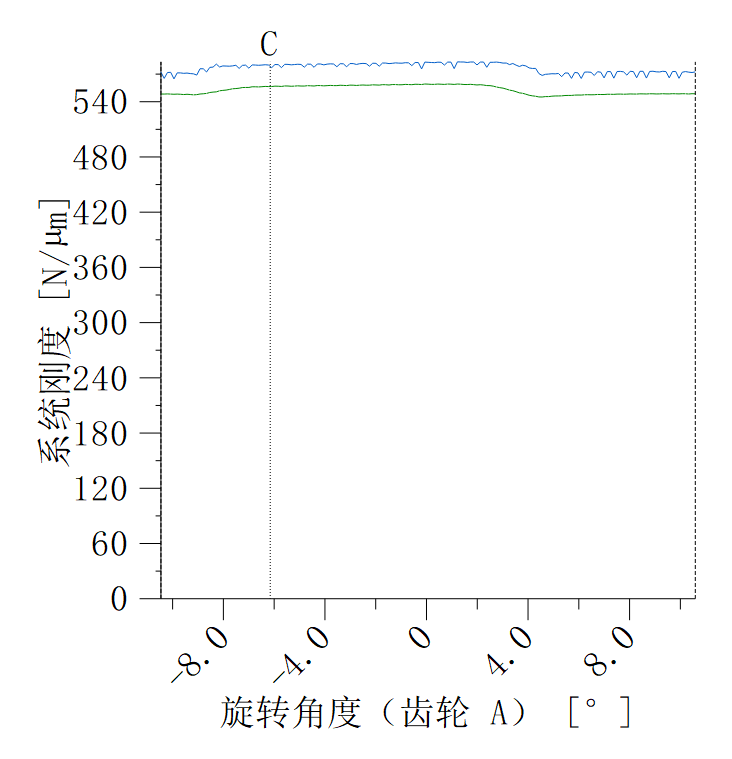

接触分析得到的系统刚度，包括切线刚度和割线刚度
