锥齿模具加工讨论

lshlj666 · 发表于 2014-4-26 14:20

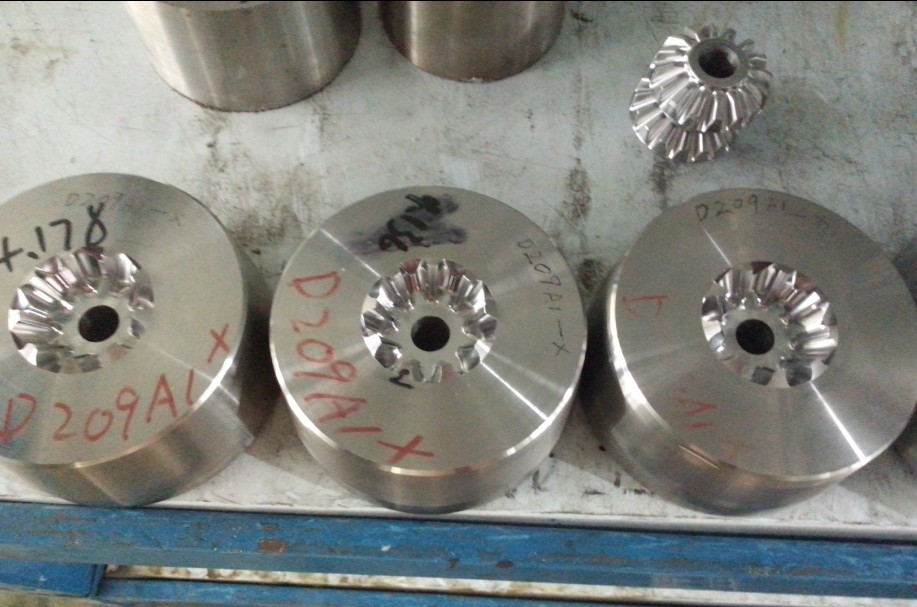

WOOD老师说的对，加工精度确实在0.01以内。发个加工了的模具图 QQ图片20140426141942.jpg

jxgzlyh · 发表于 2014-4-26 17:26

lshlj666 发表于 2014-4-26 14:20
WOOD老师说的对，加工精度确实在0.01以内。发个加工了的模具图

谢谢分享！

jxgzlyh · 发表于 2014-4-26 18:10

本帖最后由 jxgzlyh 于 2014-4-26 18:18 编辑

lshlj666 发表于 2014-4-26 14:20
WOOD老师说的对，加工精度确实在0.01以内。发个加工了的模具图

谢谢分享！不好意思，发重了，没找到删除的办法

woodee · 发表于 2014-4-29 19:17

在youtube上下载了一个视频，超清的，可以看到部分刀路。
供参考：
https://www.gearbbs.com/forum.ph ... mp;extra=#pid653600

jxgzlyh · 发表于 2014-4-29 19:37

谢谢加工视频分享！

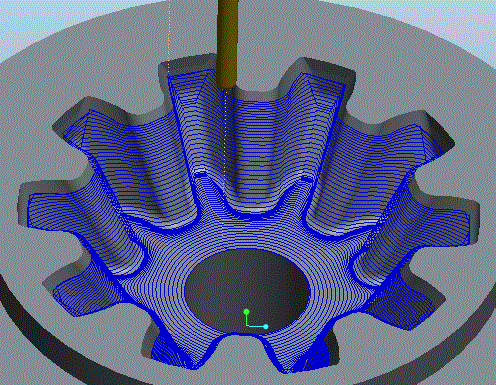

响应费先生的建议，上传相配齿轮的模具。有兴趣的可以做下刀路，直径5mm或4mm球刀，要求尽量少或没有接刀痕

bbb.rar (521.55 KB, 下载次数: 8)

杨大侠 · 发表于 2014-5-7 21:54

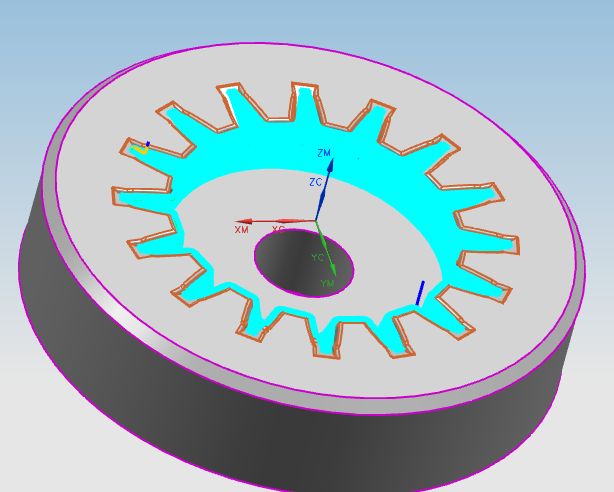

我手上有一个18齿的伞齿轮样品，这一阵子老是加班也没有时间做，等到十六号有空做一下造形，并做出模具，数控编程。实地量一下我手中的那个伞齿轮样品最小的地方也只能用2mm的球刀加工。

jxgzlyh · 发表于 2014-5-8 21:34

杨大侠发表于 2014-5-7 21:54

登录/注册后可看大图

我手上有一个18齿的伞齿轮样品，这一阵子老是加班也没有时间做，等到十六号有空做一下造形，并做出模具，数 ...

最好能做到等高螺旋，避免层与层之间的加工痕迹。据我对ug的了解，要做到等高螺旋走刀，难度很大。

杨大侠 · 发表于 2014-5-8 21:45

jxgzlyh 发表于 2014-5-8 21:34

登录/注册后可看大图

最好能做到等高螺旋，避免层与层之间的加工痕迹。据我对ug的了解，要做到等高螺旋走刀，难度很大。

我原计划打算是用五轴没着齿侧方向加工的，哎！电脑的运算量太大了。

jxgzlyh · 发表于 2014-5-8 23:35

杨大侠发表于 2014-5-8 21:45

登录/注册后可看大图

我原计划打算是用五轴没着齿侧方向加工的，哎！电脑的运算量太大了。

用五轴当然更好了，刀具可以装夹短点。根据我的经验，五轴最好也不要一个齿加工完后，加工另一个齿，最好采用环绕方式加工。

sdwcx1971 · 发表于 2014-5-19 11:11

jxgzlyh 发表于 2014-5-8 23:35

登录/注册后可看大图

用五轴当然更好了，刀具可以装夹短点。根据我的经验，五轴最好也不要一个齿加工完后，加工另一个齿，最好 ...

车床加工精锻齿轮的齿形模具（全齿模具）可能精度没有三齿模具好。
