齿轮戒指 & 非圆齿轮(心形)戒指

woodee

http://tw.knowledge.yahoo.com/question/question?qid=1406010903648 这网页进不去

48824305 发表于 2010-8-21 19:16


登录/注册后可看大图

得用翻墙软件。

jiajia_nj

要想得到准确的面齿轮参数，还真有点复杂。
woodee 发表于 2010-8-21 15:39


登录/注册后可看大图

是比较复杂。设想：先作出平面的，再投影到圆柱面上。
关键是如何加工呢？

印象中是2007年底就看到台湾那篇“小齒輪大技術 ”,
链接： http://www.okuma.com.tw/media-12.html

48824305

加工是不难的,先冲裁出平面的,再卷成圆形的,再焊接,再磨光,抛光,再电渡.
先作出平面的，不用投影到圆柱面上,齿条比较薄,卷成圆形的,误差不是很大.

48824305

齿条长度如何确定?好象要解积分方程.

48824305

e2_rack.rar (34.93 KB, 下载次数: 14)

2010-8-22 18:51 上传

点击文件名下载附件

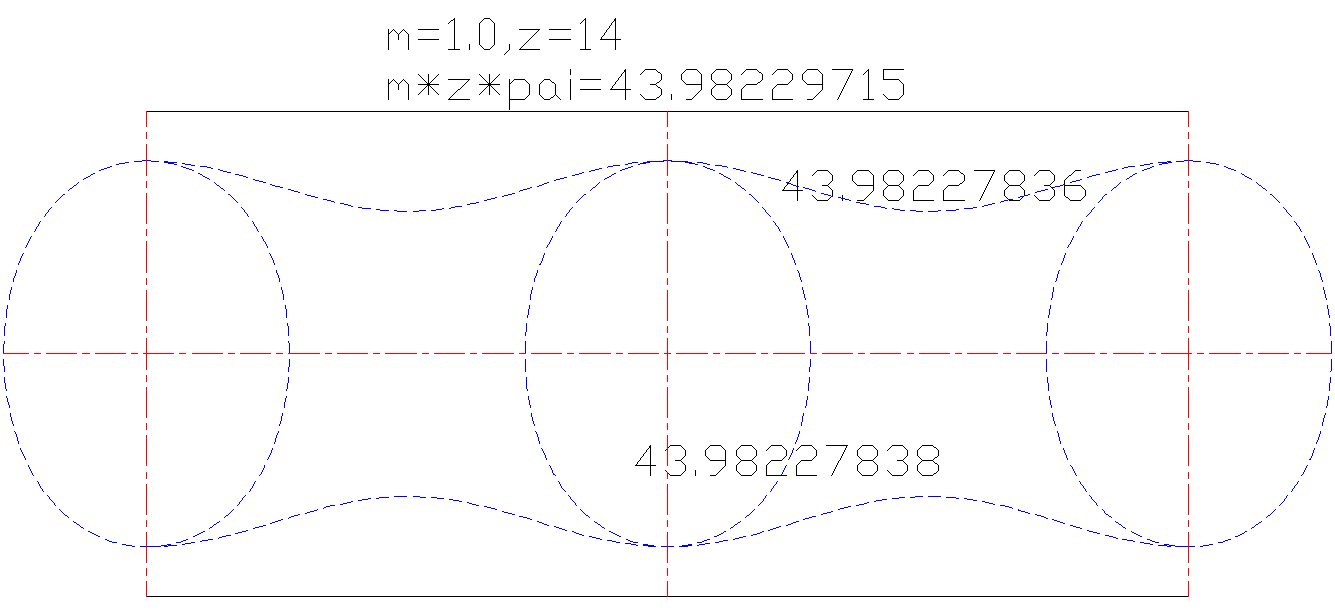

做了一对节曲线,长度有0.01的误差.

jiajia_nj

加工是不难的,先冲裁出平面的,再卷成圆形的,再焊接,再磨光,抛光,再电渡.
先作出平面的，不用投影到圆柱面上 ...
48824305 发表于 2010-8-22 09:21


登录/注册后可看大图

很猛的山寨,先不说非圆,只说老外的那个(齿条),你觉得是如何加工的?

非圆齿轮设计用积分是常态,你以前做的都不用积分??

48824305

以前做的都用积分,如果是超越方程,数值积分速度就慢.尽量避免数值积分.

老外的那个(齿条),加工方法很多.效率最高的是先冲裁出平面的,再卷成圆形的,再焊接,再磨光,抛光,再电渡.

48824305

e2_rack.rar (49.03 KB, 下载次数: 5)

2010-8-23 16:08 上传

点击文件名下载附件

理论问题解决了!

jiajia_nj

理论计算,本应如此.
按你说的加工方法,"卷成圆形的,再焊接"
肯定是转不动的.

老外的齿条,据业内行家分析,就是直接"滚"出来的.

48824305

"卷成圆形的,再焊接",肯定是转不动的.
~~~~~~~~~~~~~``
不要这么武断地下结论.
能否转动,可做几个样板.齿轮戒指等于是一种玩具.每一种玩具一般都再现一种科学原理.本人在玩具行业呆过几年,深知其中的道理.
齿轮戒指不需太精密,留大点侧隙,能转动就行,给人的映象就是齿轮啮合原理,达到此目的就OK.如果是精密机床,就须精密的传动系统,而齿轮戒指不需精密传动.

如果直接"滚"出环形圆齿条来,是可以的.而直接"滚"出环形非圆齿条可不是那么容易.
