渐开线有效起始圆与基圆之间的约束关系！

hydzp

了解了，非常好

mrmrw

一地鸡毛09 发表于 2014-11-1 16:31


登录/注册后可看大图

分享一篇李钊刚教授的文章，讲的是齿廓啮合长度，里面渐开线起始圆直径，齿条啮合起始圆直径。挺有用
李教 ...

粗略看了一下，论文介绍的内容必须有2个前提：①齿轮不根切；②齿轮副设计必须是没有干涉问题。否则按此论文计算得出的结果都是错误的！
***********
其实这个问题，应该抛开齿轮副或者是齿轮齿条啮合来考虑。首先按齿条型刀具范成来计算得出渐开线起始点，然后再考虑加工方法，最后才是考虑配对齿轮是否存在干涉问题。论文都倒过来了，这就是说：按此条件计算的结果，必须是齿轮副不存在干涉的。——但是，看看很多人的设计，根本就没哟考虑验算干涉问题，你还敢用他的配对齿轮来计算所谓的渐开线起始点吗？

huijind

渐开线起始圆半径与齿轮的最小有效半径有关系。
最小有效半径是另一齿轮齿顶圆的啮合起始点。渐开线起始圆半径由加工的刀具所确定。
为了保证啮合正常，要求渐开线起始圆半径小于最小有效半径。

马文辉

马文辉 发表于 2014-12-10 14:58


登录/注册后可看大图

冒昧的追问一下：在渐开线花键加工中，设置渐开线起始圆这个参数的目的是什么？花键只做为联结不传动，应 ...

多谢 高人指点，总算是弄清楚了。

一地鸡毛09

mrmrw 发表于 2015-7-23 08:22


登录/注册后可看大图

粗略看了一下，论文介绍的内容必须有2个前提：①齿轮不根切；②齿轮副设计必须是没有干涉问题。否则按此论 ...

齿轮副干涉是什么意思？
基圆齿距不相等吗？

qiyu

niuershiye 发表于 2015-1-5 21:41
==================

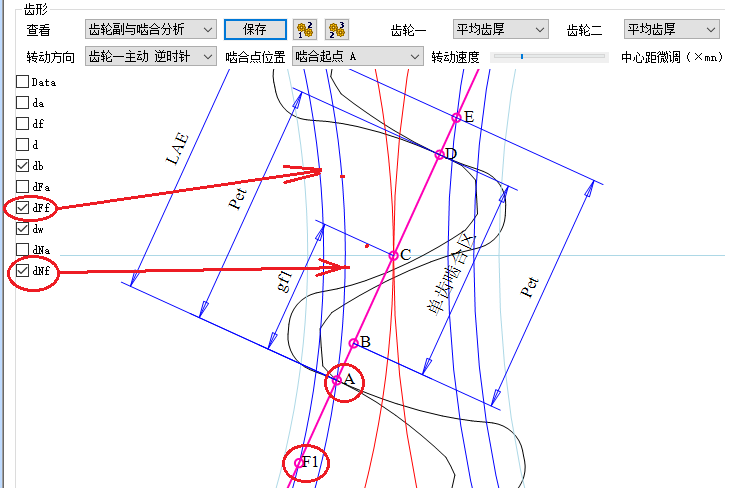

dFf---dNf 之间 增加了 dCf .

就是dNf是渐开线有效起始圆
dCf是渐开线起始圆
是吧？

niuershiye

qihong2009 发表于 2016-4-27 16:00
就是dNf是渐开线有效起始圆
dCf是渐开线起始圆
是吧？

dFf   是渐开线起始直径
dNf  （SAP)是渐开线进入啮合的直径
dCf  是检测控制直径。

luomo226

个人意见：
1、基圆直径与渐开线有效起始圆直径，没有必然的关系，当然渐开线有效起始圆直径要大于基圆直径（外齿）；
2、渐开线有效起始圆根据配对齿轮计算得出；
3、渐开线有效起始圆的合理性，在于对后续工序的评估，如采用滚齿，则要考核设计人员对滚刀的认识，就像我在你齿轮副设计合理性的帖子里贴出的滚刀设计一样，校核刀具是否设计的出，如果可以，则满足要求，设计不出，则重新调整齿轮副参数……

cherry.x

hyfjy 发表于 2014-3-15 17:04
圆柱齿轮副的一个齿轮的起始圆应该是与另一个齿轮顶部开始啮合点的那个直径的圆，为了保证这个圆上的渐开线 ...

讲解比较到位，感谢。

xuexue1234

hyfjy 发表于 2014-3-15 17:04
圆柱齿轮副的一个齿轮的起始圆应该是与另一个齿轮顶部开始啮合点的那个直径的圆，为了保证这个圆上的渐开线 ...

是的，就是这样，具体的计算我觉得就是相啮合的两个齿轮做两基圆的内公切线，内公切线与另一个齿轮齿顶圆的交点到圆心的距离就是该齿轮渐开线起始圆的半径
